3 Циклы измерительных щупов для автоматической проверки заготовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

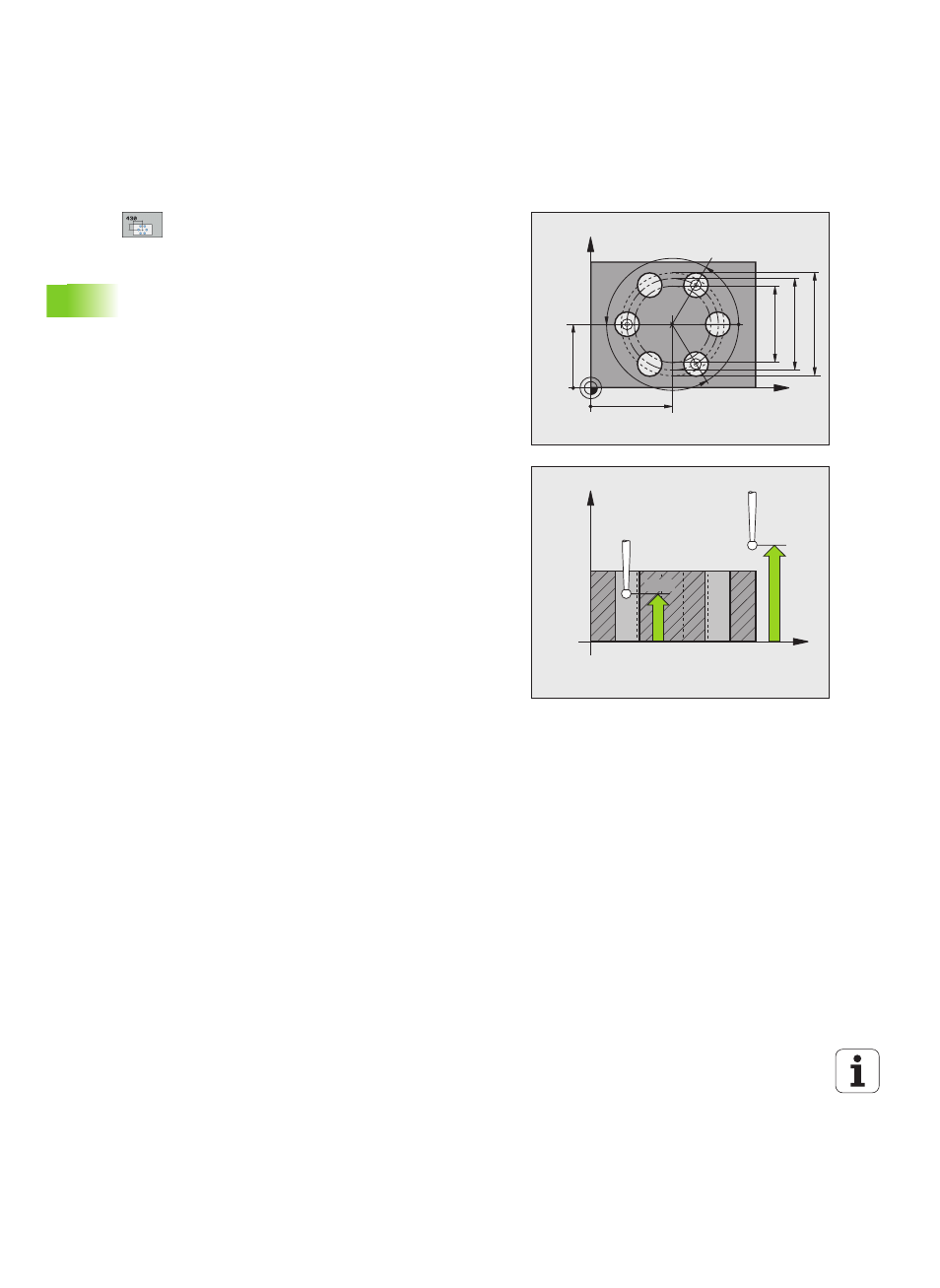

Центр 1-ой оси Q273 (абсолютный): центр
окружности отверстий (заданное значение) на
главной оси плоскости обработки.
Центр 2-ой оси Q274 (абсолютный): центр
окружности отверстий (заданное значение) на
вспомогательной оси плоскости обработки.
Заданный диаметр Q262: введите диаметр
окружности отверстий.
Угол 1-го отверстия Q291 (абсолютный): угол в
полярных координатах первого центра отверстия
на плоскости обработки.
Угол 2-го отверстия Q292 (абсолютный): угол в
полярных координатах второго центра отверстия
на плоскости обработки.
Угол 3-го отверстия Q293 (абсолютный): угол в
полярных координатах третьего центра отверстия
на плоскости обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Макс.размер Q288: максимальный допускаемый
диаметр окружности отверстий.
Мин.размер Q289: минимальный допускаемый
диаметр окружности отверстий.
Значение допуска центр 1-ой оси Q279:
допускаемое отклонение положения на главной
оси плоскости обработки.
Значение допуска центр 2-ой оси Q280:
допускаемое отклонение положения на
вспомогательной оси плоскости обработки.
X
Y
Q291
Q293
Q292
Q274
±Q280
Q273
±Q279
Q289
Q262
Q288
X
Z
Q260
Q261
