Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 55x-03) Touch Probe Cycles
Страница 77
HEIDENHAIN TNC 320
77
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

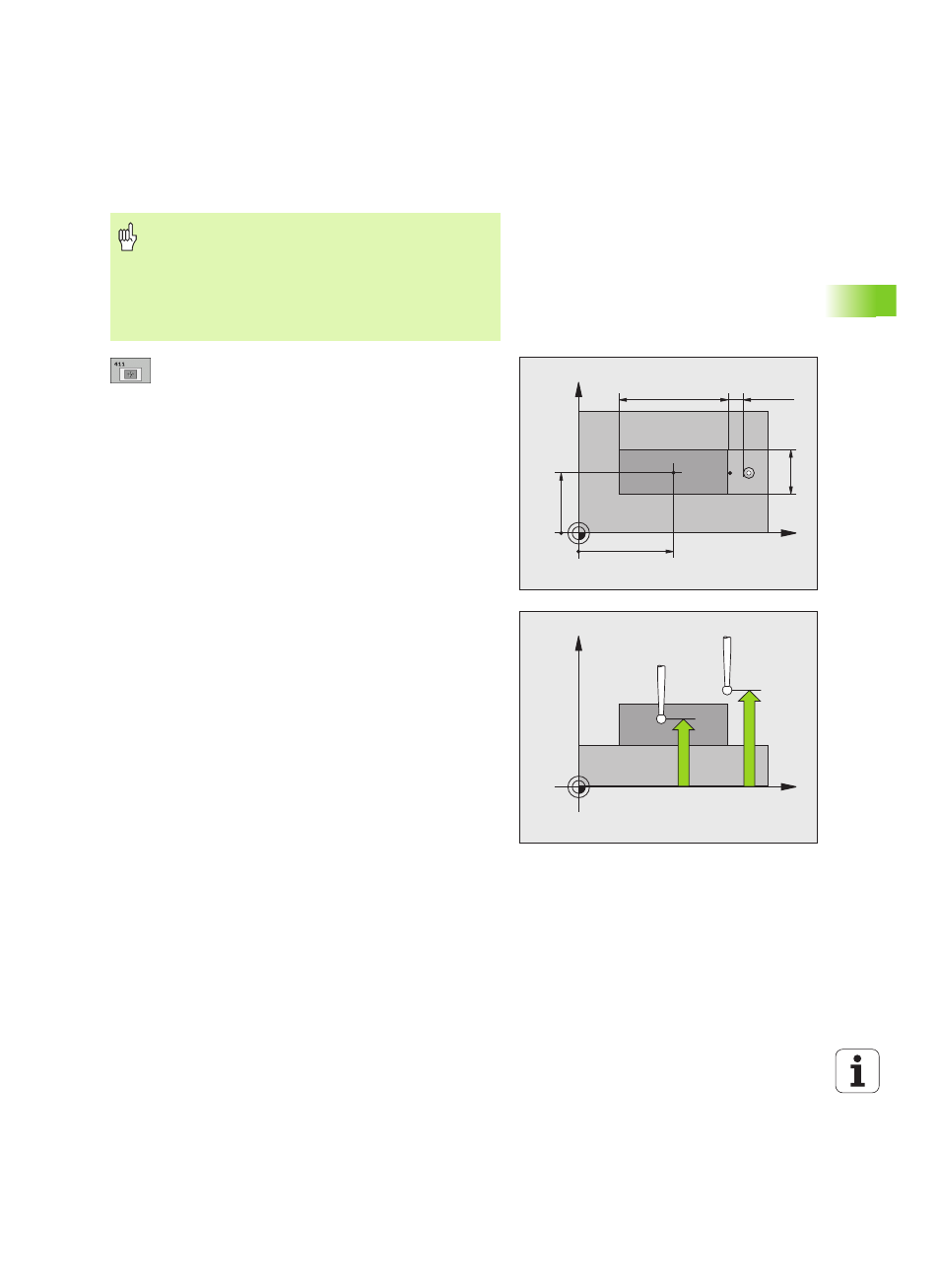

Центр 1-ой оси Q321 (абсолютный): центр цапфы
на главной оси плоскости обработки.
Центр 2-ой оси Q322 (абсолютный): центр цапфы
на вспомогательной оси плоскости обработки.
Длина 1-ой стороны Q323 (с приращениями):
длина цапфы параллельно главной оси плоскости
обработки.
Длина 2-ой стороны Q324 (с приращениями):
длина цапфы параллельно вспомогательной оси
плоскости обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Переход на безопасную высоту Q301: задает,
как измерительный щуп должен перемещаться
между точками измерения:
0: перемещение на высоту замера между точками
измерения,
1: перемещение на безопасную высоту между
точками измерения.
Номер начала координат в таблице Q305:
задает номер в таблице нулевых точек/
предустановок, под которым система ЧПУ должна
сохранить координаты центра цапфы. При вводе
Q305=0 ЧПУ автоматически устанавливает
индикацию таким образом, что новая точка
привязки лежит в центре цапфы.
Новая точка привязки главная ось Q331
(aбсолютная): координата на главной оси,
которую ЧПУ должна задать как распознанный
центр цапфы. Базовая настройка = 0.
Перед программированием нужно учитывать
Во избежание столкновения между щупом и деталью
нужно ввести завышенное значение длины 1-ой и 2-
ой стороны цапфы.
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
X
Z
Q261
Q260
