HEIDENHAIN TNC 320
79
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к
ТОЧКА ПРИВЯЗКИ В ЦЕНТРЕ КРУГЛОГО
КАРМАНА (цикл измерительного щупа 412,
DIN/ISO: G412)

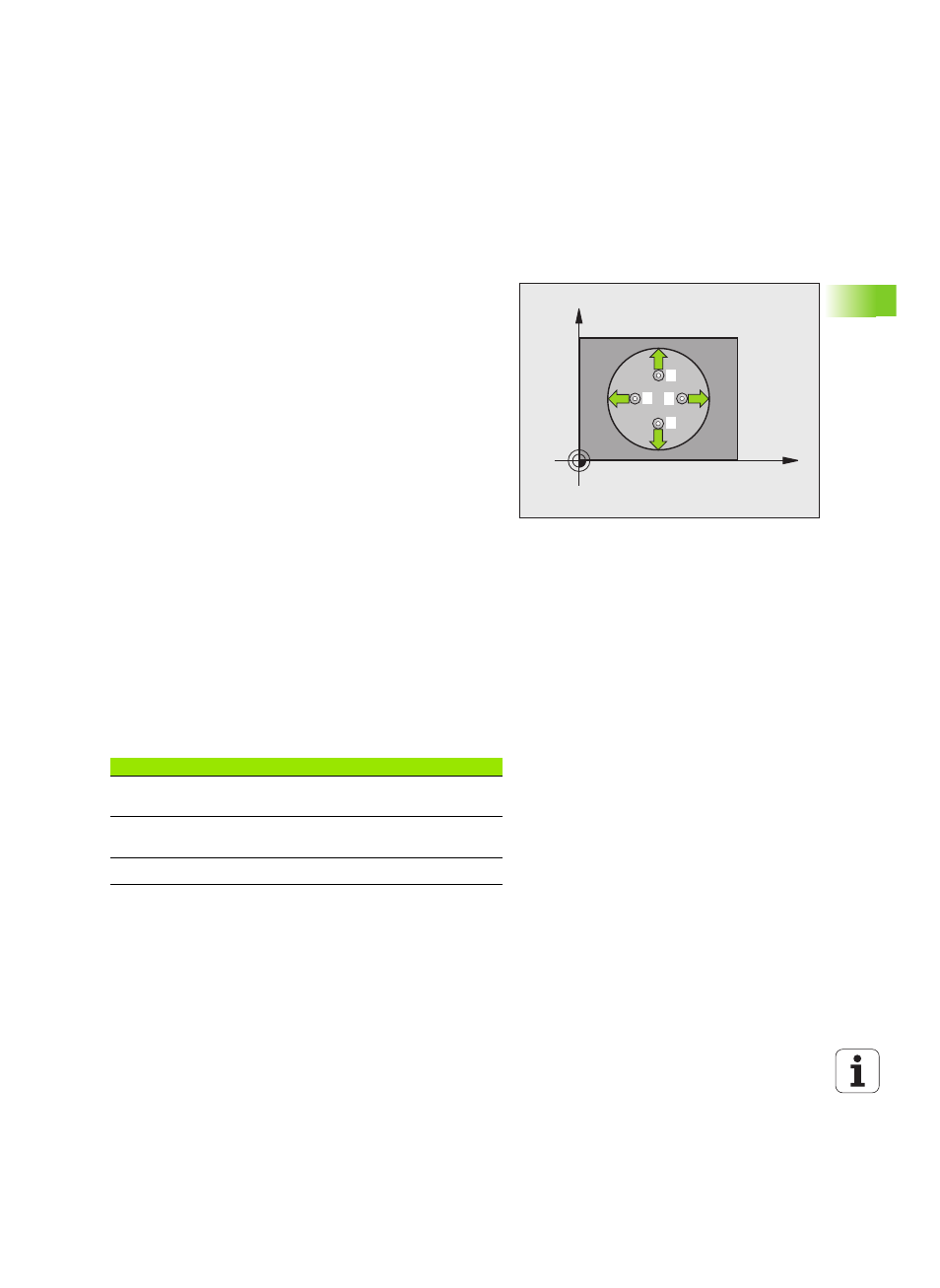

Цикл измерительного щупа 412 определяет центр круглого
кармана (отверстия) и задает этот центр в качестве точки
привязки. Альтернативно система ЧПУ может записывать этот
центр в таблицу нулевых точек или в таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 22) в точке измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F). ЧПУ
определяет направление контактирования автоматически в
зависимости от программированного стартового угла.
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения
2
и выполняет там второй измерительный ход.
4 ЧПУ позиционирует измерительный щуп в точке измерения
3
,
а затем в точке измерения
4
и выполняет третий или
четвертый измерительный ход.
5 Затем система ЧПУ позиционирует щуп обратно на
безопасную высоту и обрабатывает распознанную опорную
точку в зависимости от параметров цикла Q303 и Q305
(смотри „Сохранение рассчитанной точки привязки в памяти”
на странице 65) и сохраняет фактическое значение в
указанных далее параметрах Q.
6 При необходимости система ЧПУ определяет опорную точку
на оси щупа и записывает фактические значения в следующие
параметры Q отдельным циклом ощупывания.
X
Y
1
2
4
3
Номер параметра
Значение
Q151
Фактическое значение центра главной
оси
Q152
Фактическое значение центра
вспомогательной оси
Q153
Фактическое значение диаметра
