HEIDENHAIN TNC 320
139
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

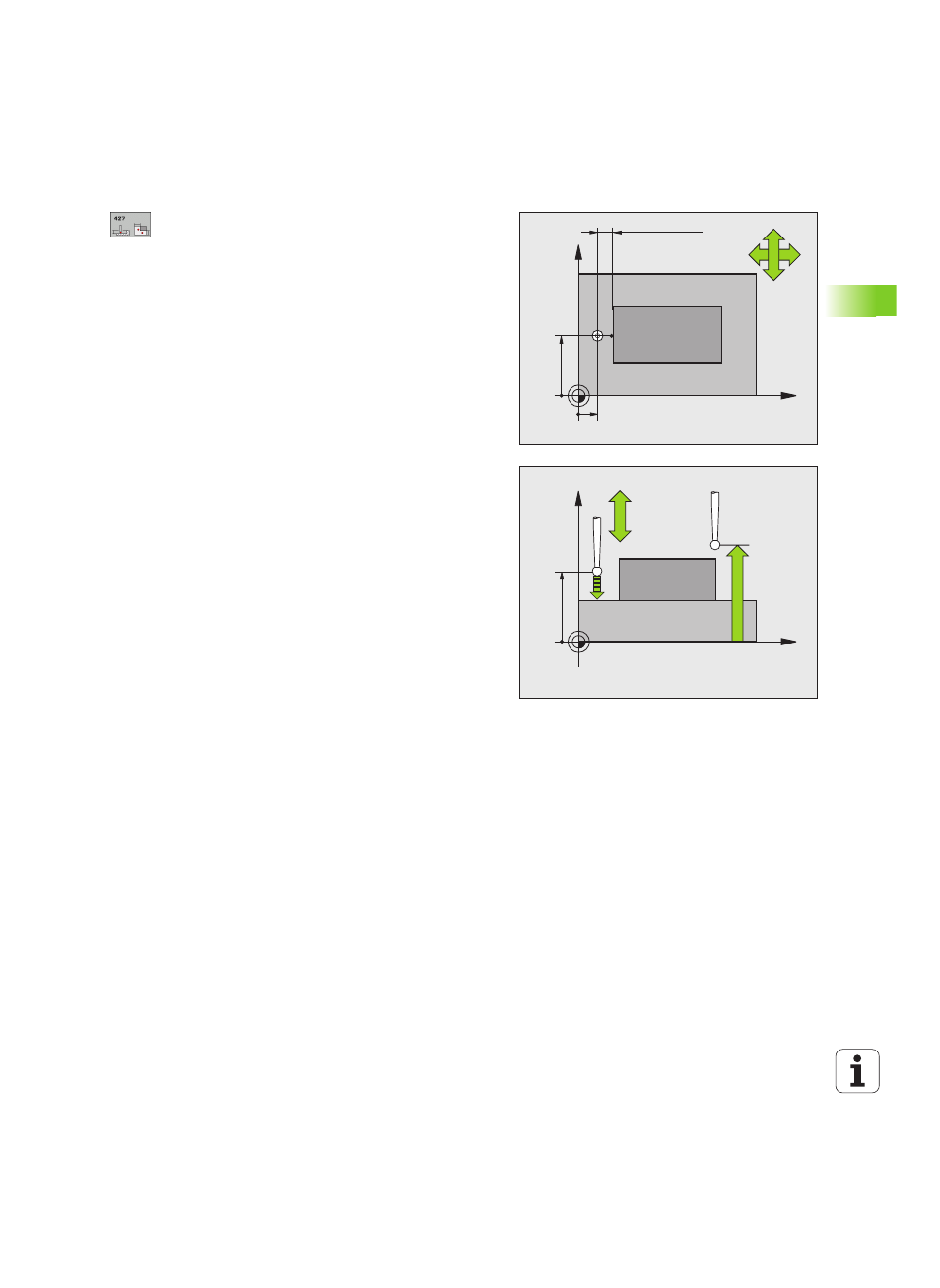

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки
измерения на главной оси плоскости обработки.
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки
измерения на вспомогательной оси плоскости
обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Ось измерения (1..3: 1= главная ось) Q272: ось,
на которой должно выполняться измерение:
1:главная ось = ось измерения ,
2:вспомогательная ось = ось измерения,
3: ось измерительного щупа = ось измерения.
Направление перемещения 1 Q267:
направление, в котором измерительный щуп
должен перемещаться к обрабатываемой детали:
-1: отрицательное направление перемещения,
+1: положительное направление перемещения.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
X
Y
Q264
Q263
+
+
Q267
Q272=2
Q272=1
MP6140 + Q320
X
Z
Q260
Q261
+
Q272=1
Q272=3
Q267
