3 Циклы измерительных щупов для автоматической проверки заготовки
3.1
Ав
то
м
атиче
ск
ое
определ
ение
смещения
за
го
то
в
ки
РАЗВОРОТ ПЛОСК. ОБРАБОТКИ (цикл
измерительного щупа 400, DIN/ISO: G400)

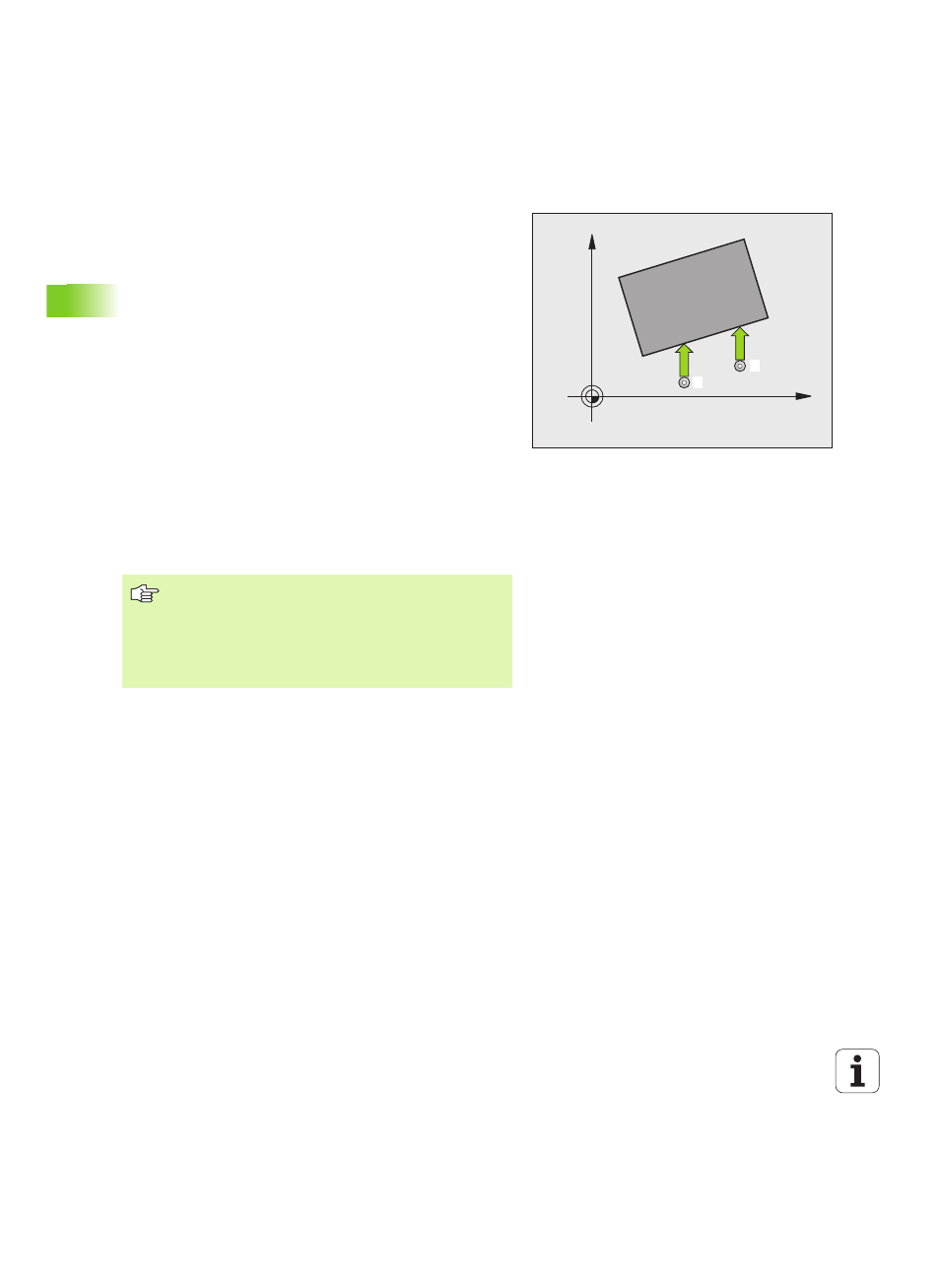

Цикл измерительного щупа 400 путем измерения двух точек,
которые должны лежать на одной прямой, распознает смещение
заготовки. С помощью функции разворота плоскости обработки
система ЧПУ компенсирует измеренное значение (Смотри также
“Компенсация смещения заготовки” на странице 32).
1 ЧПУ позиционирует измерительный щуп в режиме ускоренной
подачи (значение из колонки FMAX) и с помощью алгоритма
позиционирования (смотри „Отработка циклов измерительных
щупов” на странице 22) в запрограммированной точке
измерения
1
. При этом ЧПУ смещает измерительный щуп на
безопасное расстояние против заданного направления
перемещения.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F).
3 Измерительный щуп перемещается к следующей точке снятия
размера
2
и выполняет второй измерительный ход.
4 Система ЧПУ позиционирует щуп обратно на безопасную
высоту и осуществляет поворот плоскости обработки на
измеренную величину.
X
Y
1
2
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
ЧПУ сбрасывает активный разворот плоскости
обработки в начале цикла в исходное положение.
