3 Циклы измерительных щупов для автоматической проверки заготовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к

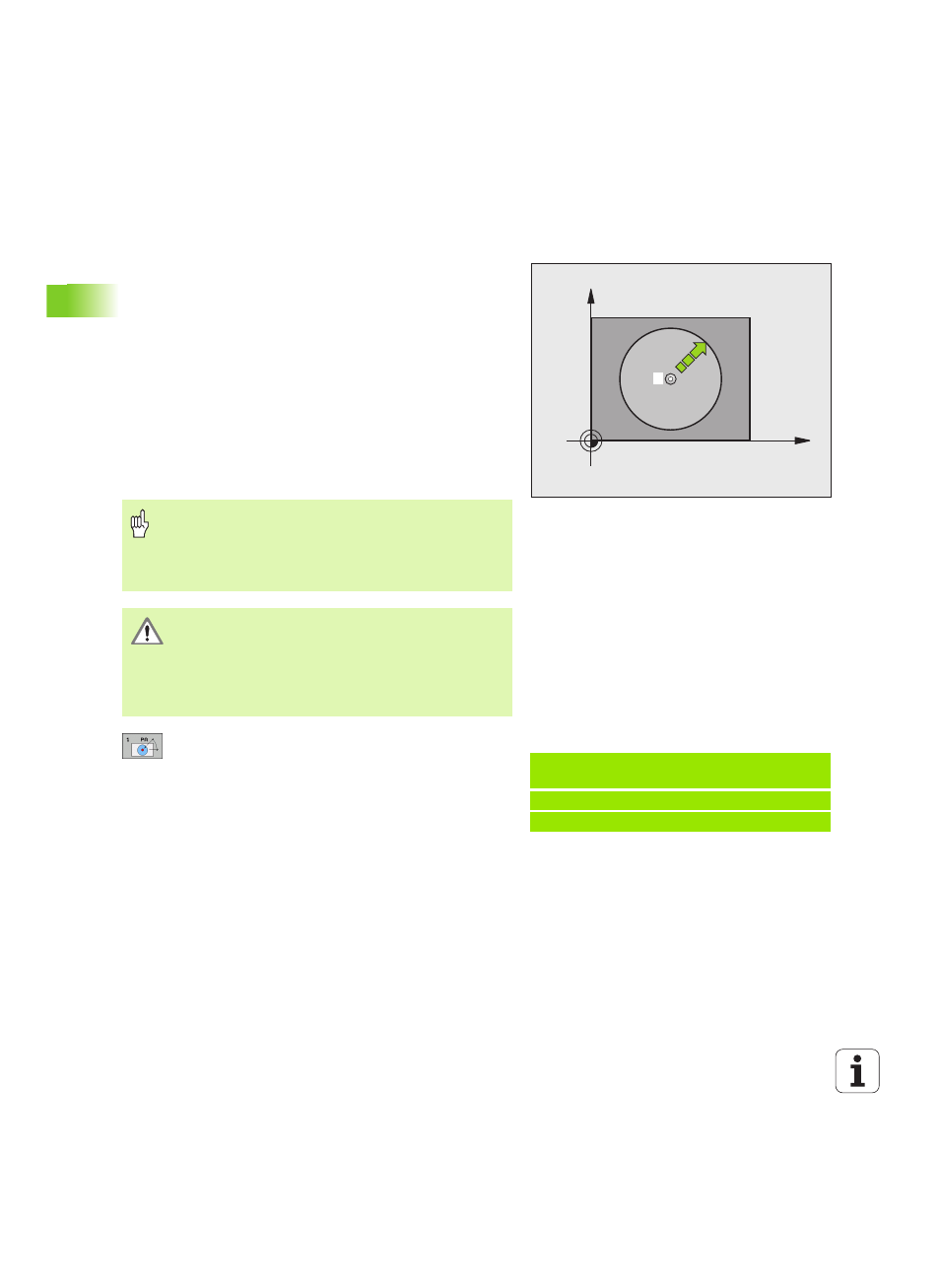

ОПОРНАЯ ПЛОСКОСТЬ полярно (цикл
измерительного щупа 1)
Цикл измерительного щупа 1 распознает в любом направлении
измерения произвольную позицию на заготовке.
1 Измерительная система перемещается в пространстве на
ускоренной подаче (значение из колонки FMAX) в
запрограммированную в цикле предварительную позицию
1
.
2 Измерительный щуп проводит процедуру измерения с
подачей для измерения (колонка F). В процессе измерения
система ЧПУ перемещает одновременно 2 оси (зависит от
угла измерения). Направление измерения задается через
полярный угол в цикле.
3 После определения позиции щуп перемещается обратно в
точку старта операции измерения. Дополнительно система
ЧПУ записывает координаты позиции, на которой находится
измерительный щуп в момент сигнала переключения, в
параметры с Q115 до Q119.
Ось измерения: введите ось измерения с
помощью клавиши выбора или через клавиатуру
ASCII. Подтвердите клавишей ENT.
Угол измерения: угол относительно оси
измерения, по которой должен перемещаться
измерительный щуп.
Заданное значение позиции: введите все
координаты предпозиционирования щупа
клавишей выбора оси или через клавиатуру ASCII.
Завершить ввод: нажав на клавишу ENT.
X
Y
1
Перед программированием нужно учитывать
Предварительное позиционирование щупа должно
выбираться так, чтобы столкновение при
перемещении к запрограммированной позиции
исключалось.
Определенная в цикле ось измерения задает
плоскость измерения:
Ось измерения X: X/Y-плоскость
Ось измерения Y: Y/Z-плоскость
Ось измерения Z: Z/X-плоскость
Пример: Команды ЧПУ
67 TCH PROBE 1.0 ОПОРНАЯ ПЛОСКОСТЬ
ПОЛЯРНО
68 TCH PROBE 1.1 X УГОЛ: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
