HEIDENHAIN TNC 320 55
3.1
Ав
то
м
атиче
ск
ое
определ
ение
смещения
за
го
то
в
ки

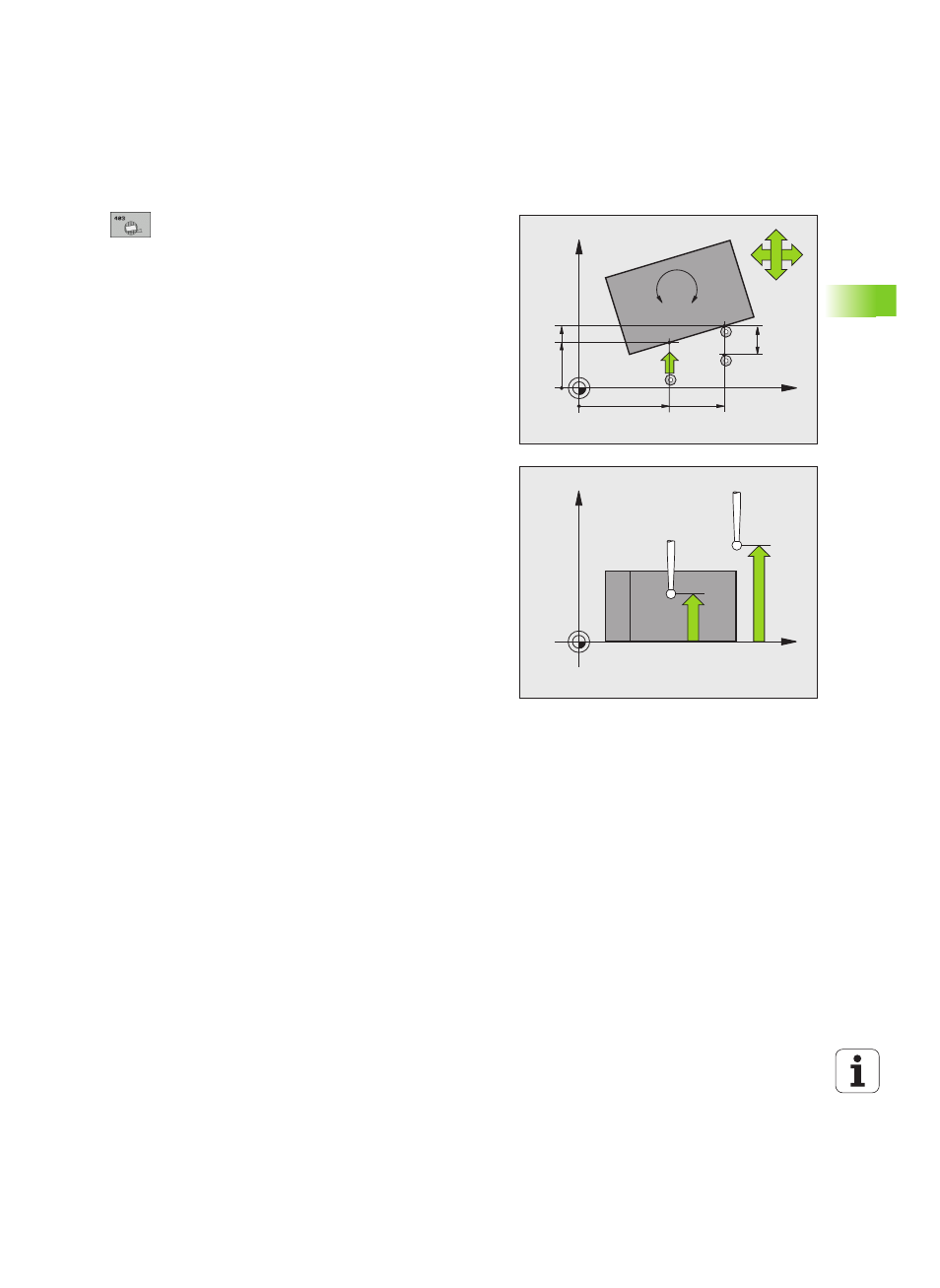

 1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки снятия
размера на главной оси плоскости обработки.
 1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки снятия
размера на вспомогательной оси плоскости
обработки.
 2-ая точка измерения 1-ой оси Q265
(абсолютная): координата второй точки снятия
размера на главной оси плоскости обработки.
 2-ая точка измерения 2-ой оси Q266
(абсолютная): координата второй точки снятия
размера на вспомогательной оси плоскости
обработки.
 Ось измерения Q272: ось, на которой должно
производиться измерение:
1: главная ось = ось измерения ,
2: вспомогательная ось = ось измерения ,
3: ось измерительного щупа = ось измерения.
 Направление перемещения 1 Q267:
направление, в котором измерительный щуп
должен перемещаться к обрабатываемой детали:
-1: отрицательное направление перемещения,
+1: положительное направление перемещения.
 Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
 Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
 Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновения между
щупом и обрабатываемой деталью (зажимным
приспособлением).
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
– +
Q267
MP6140
+
Q320
A
B
C
X
Z
Q261
Q260
