ТОЧКА ПРИВЯЗКИ В УГЛУ
ПРЯМОУГОЛЬНОГО КАРМАНА (цикл
измерительного щупа 415, DIN/ISO: G415)
Цикл измерительного щупа 415 определяет точку пересечения
двух прямых и задает ее в качестве опорной. Альтернативно ЧПУ
может записывать эту точку в таблицу нулевых точек или в
таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 22) в первой точке

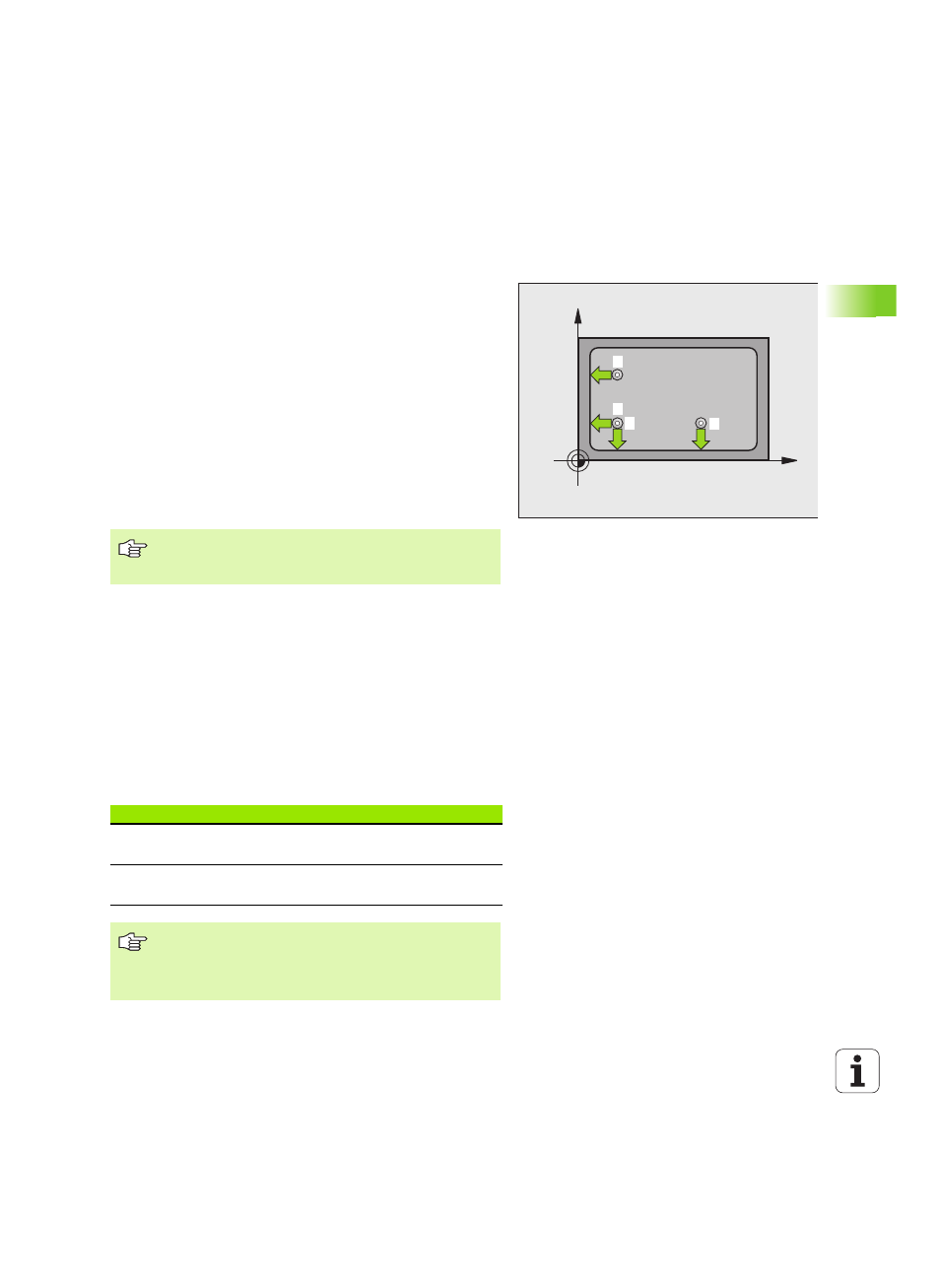

измерения 1 (см. верхний правый рисунок), который
определен в цикле. При этом ЧПУ смещает щуп на безопасное
расстояние против соответствующего направления
перемещения.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей для измерения (колонка F).
Направление измерения задается номером угла.
3 После чего щуп перемещается к следующей точке 2 и
выполняет второй измерительный ход.
4 Система ЧПУ позиционирует измерительный щуп в точке
измерения 3 , а затем в точке измерения 4 и выполняет третий
или четвертый измерительный ход.
5 Затем ЧПУ позиционирует щуп обратно на безопасную
высоту, обрабатывает распознанную опорную точку в
зависимости от параметров циклов Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 65) и сохраняет координаты распознанного угла в
приведенных далее параметрах Q.
6 При необходимости система ЧПУ определяет опорную точку
на оси щупа отдельным циклом ощупывания.
X
Y
1 2
3
4
Система ЧПУ измеряет первую прямую всегда в
направлении вспомогательной оси плоскости
обработки.
Номер параметра Значение
Q151 Фактическое значение угла, главная
ось
Q152 Фактическое значение угла,
вспомогательная ось
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
