 Центр 1-ой оси Q273 (абсолютный): центр
кармана на главной оси плоскости обработки.
 Центр 2-ой оси Q274 (абсолютный): центр
кармана на вспомогательной оси плоскости
обработки.
 1-ая длина стороны Q282: длина кармана,
параллельно главной оси плоскости обработки.
 2-ая длина стороны Q283: длина кармана,
параллельно вспомогательной оси плоскости
обработки.
 Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
 Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
 Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
 Перемещение на безопасную высоту Q301:
задает, как измерительный щуп должен
перемещаться между точками измерения:
0: перемещение на высоту замера между точками
измерения ,
1: перемещение на безопасную высоту между
точками измерения.
 Макс.размер 1-й длины стороны Q284:
максимальная допускаемая длина кармана.
 Мин.размер 1-й длины стороны Q285:
минимальная допускаемая длина кармана.
 Макс.размер 2-й длины стороны Q286:
максимальная допускаемая ширина кармана.
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
Если размеры кармана и безопасное расстояние не
допускают предпозиционирования вблизи точек
измерения, то ЧПУ осуществляет контакт с точками
измерения, всегда отталкиваясь от центра кармана. В
этом случае между четыремя точками измерения
измерительный щуп не перемещается на безопасную
высоту.

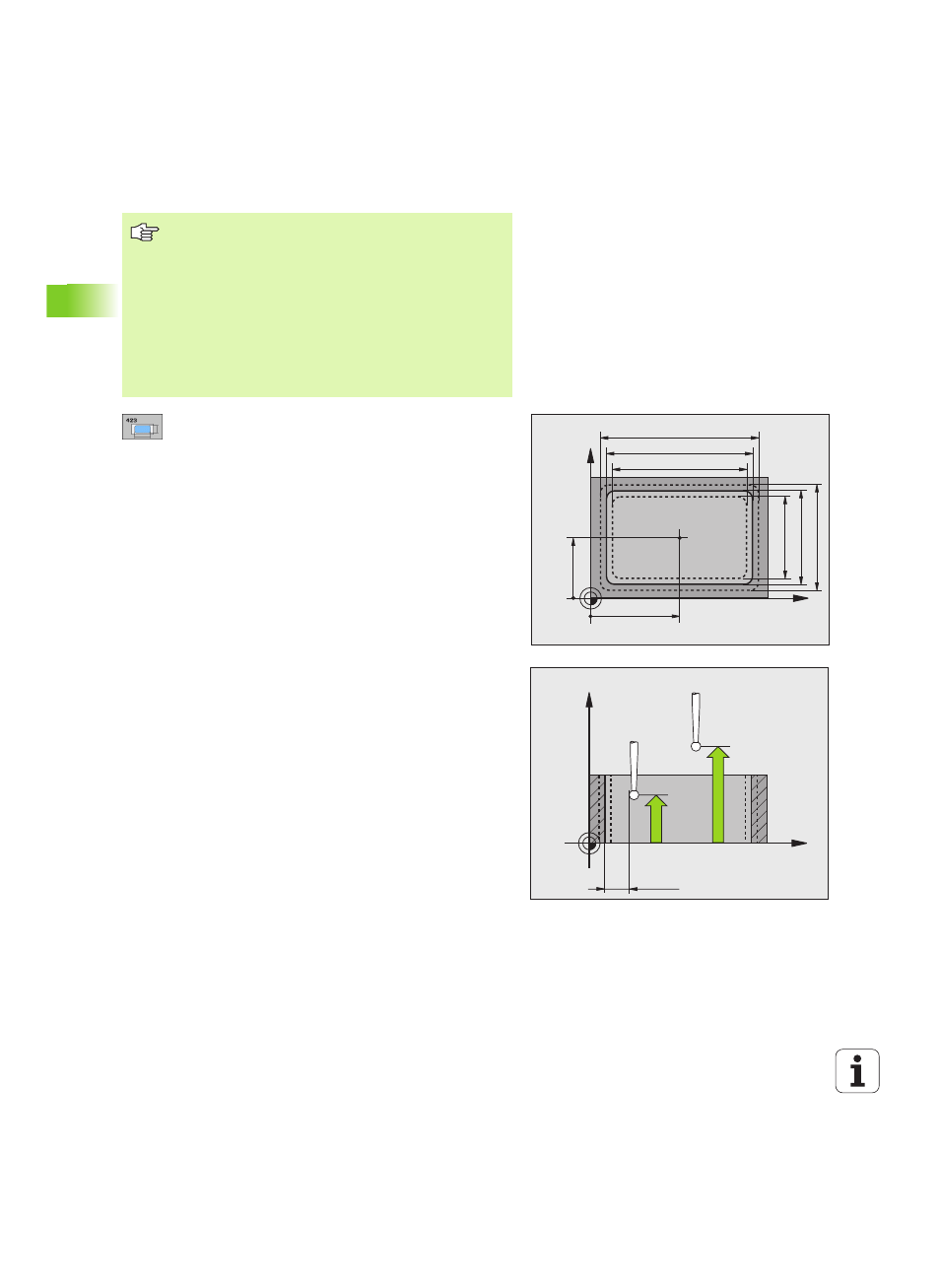

X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
