 Центр 1-ой оси Q273 (абсолютный): центр цапфы
на главной оси плоскости обработки.
 Центр 2-ой оси Q274 (абсолютный): центр цапфы
на вспомогательной оси плоскости обработки.
 Заданный диаметр Q262: введите диаметр
цапфы.
 Стартовый угол Q325 (абсолютный): угол между
главной осью плоскости обработки и первой
точкой контакта.
 Угловой шаг Q247 (в приращениях): угол между
двумя точками измерения, знак углового шага
определяет направление обработки (-= по
часовой стрелке). Если нужно измерить дуги
окружности, то следует программировать угловой
шаг меньше 90°.
 Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
 Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
 Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
 Перемещение на безопасную высоту Q301:
задает, как измерительный щуп должен
перемещаться между точками измерения:
0: перемещение на высоту замера между точками
измерения ,
1: перемещение на безопасную высоту между
точками измерения.
 Максимальный размер цапфы Q277:
максимальный допускаемый диаметр цапфы.
 Минимальный размер цапфы Q278:
минимальный допускаемый диаметр цапфы.
 Значение допуска центр 1-ой оси Q279:
допускаемое отклонение положения на главной
оси плоскости обработки.

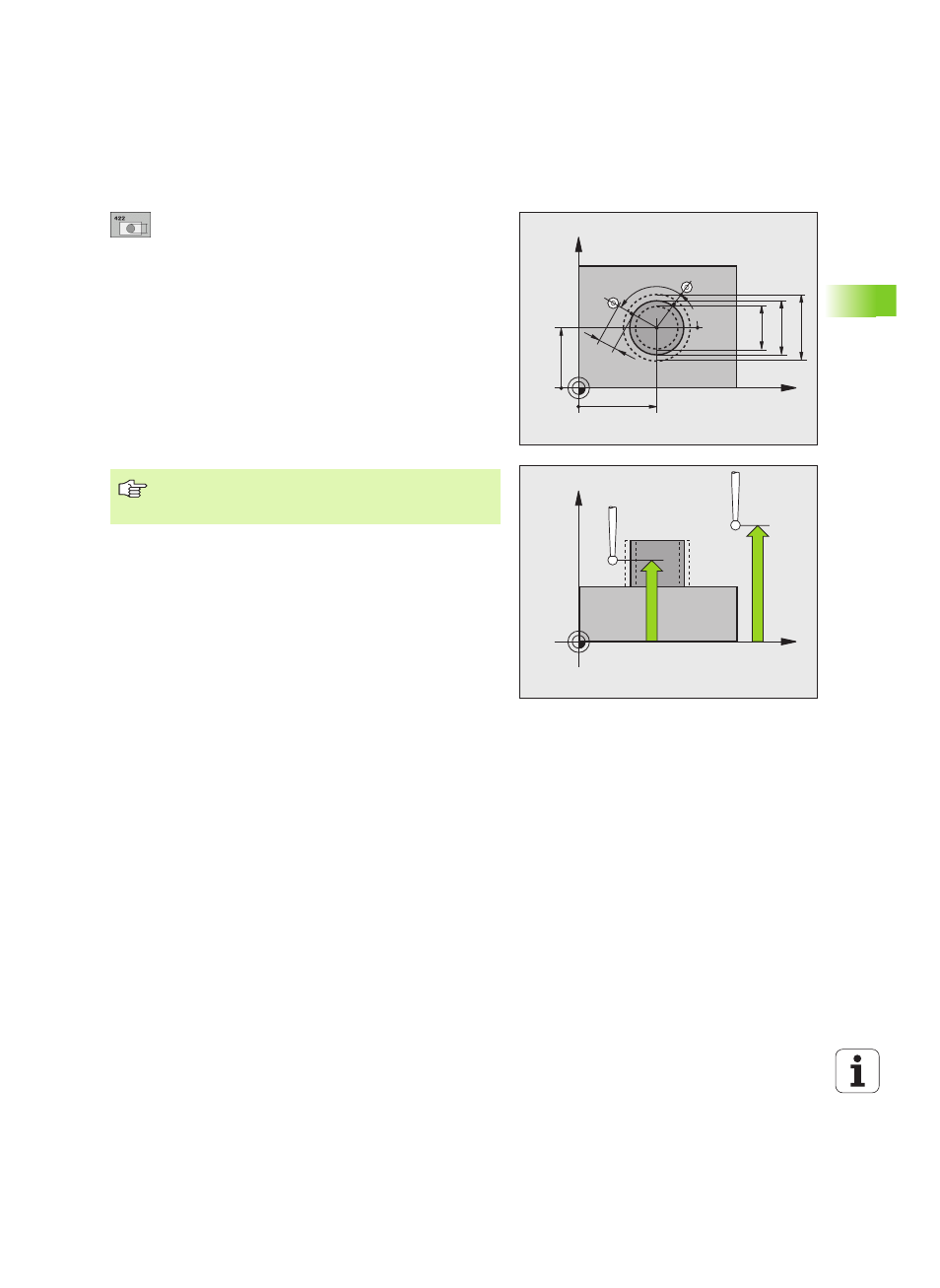

X
Y
Q325
Q247
Q278 Q262 Q277
Q274 ±Q280
Q273 ±Q279
MP6140
+
Q320
X
Z
Q261
Q260
Чем меньше программированный угловой шаг, тем
более неточно ЧПУ рассчитывает размеры цапфы.
Минимальное вводимое значение: 5°.
