2 Циклы измерительных щупов в ручном режиме и в режиме эл. маховичка
2.4
Ус
та
н
о
в
ка
ко
о
р
д
и
н
ат
то
ч
ки
прив
язки
с
по
м
о
щью
3D-
щупа
Центр окружности в качестве точки привязки
Центры отверстий, круглых карманов, полных цилиндров, цапф,
кругообразных остовов и т.д.можно устанавливать в качестве
опорных точек.

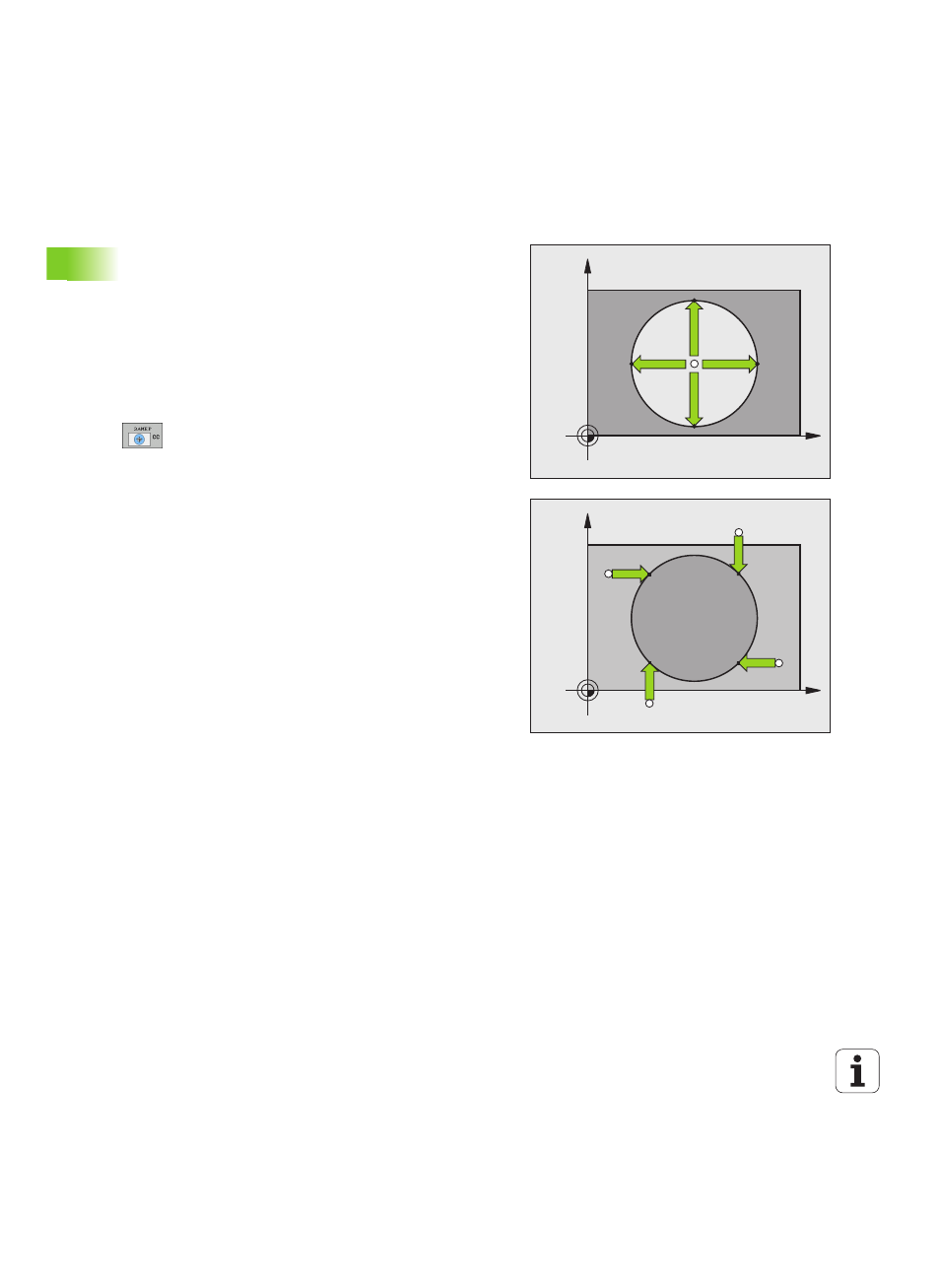

Внутренняя окружность:
ЧПУ снимает размер внутренней стенки окружности по всем
четырем направлениям осей координат.
Для прерванных окружностей (дуги окружности) направление
снятия размера может быть выбрано произвольно.
Переместите наконечник щупа приблизительно к центру
окружности.
Выбор функции ощупывания: выберите
перепрограммируемую клавишу ОЩУПЫВАНИЕ
СС.
Ощупывание: нажмите внешнюю клавишу СТАРТ
четыре раза. Измерительный щуп поочередно
снимет размер по 4 точкам внутренней стенки
окружности.
Опорная точка: введите обе координаты центра
окружности в окне меню, подтвердите при помощи
перепрограммируемой клавишиУСТ. ТОЧКИ
ПРИВЯЗКИ или запишите значения в таблицу
(смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу нулевых точек”,
страница 27 или смотри „Запись результатов
измерения из циклов измерительного щупа в
таблицу предустановок”, страница 28).
Завершение функции ощупывания: нажмите
клавишу ЗАВЕРШЕНИЕ.
Наружная окружность:
Переместите наконечник щупа к первой точке снятия размера
за пределами окружности.
Выбор направления ощупывания: выберите при помощи
соответствующей перепрограммируемой клавиши.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Повторите операцию снятия размера для оставшихся трех
точек. Смотри рисунок справа внизу.
Опорная точка: введите опорную точку, подтвердите при
помощи перепрограммируемой клавиши УСТ. ТОЧКИ
ПРИВЯЗКИ или запишите значения в таблицу (смотри „Запись
результатов измерения из циклов измерительного щупа в
таблицу нулевых точек”, страница 27 или смотри „Запись
результатов измерения из циклов измерительного щупа в
таблицу предустановок”, страница 28).
Завершение функции ощупывания: нажмите клавишу
ЗАВЕРШЕНИЕ.
После снятия размера ЧПУ выводит на экран актуальные
координаты центра окружности и радиус окружности PR.
X
Y
X+
X
Y+
Y
X
Y
X+
X
Y+
Y
