HEIDENHAIN TNC 320
121
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
го
то
во
к
ИЗМЕРЕНИЕ КРУГЛОГО КАРМАНА (цикл
измерительного щупа 421, DIN/ISO: G421)

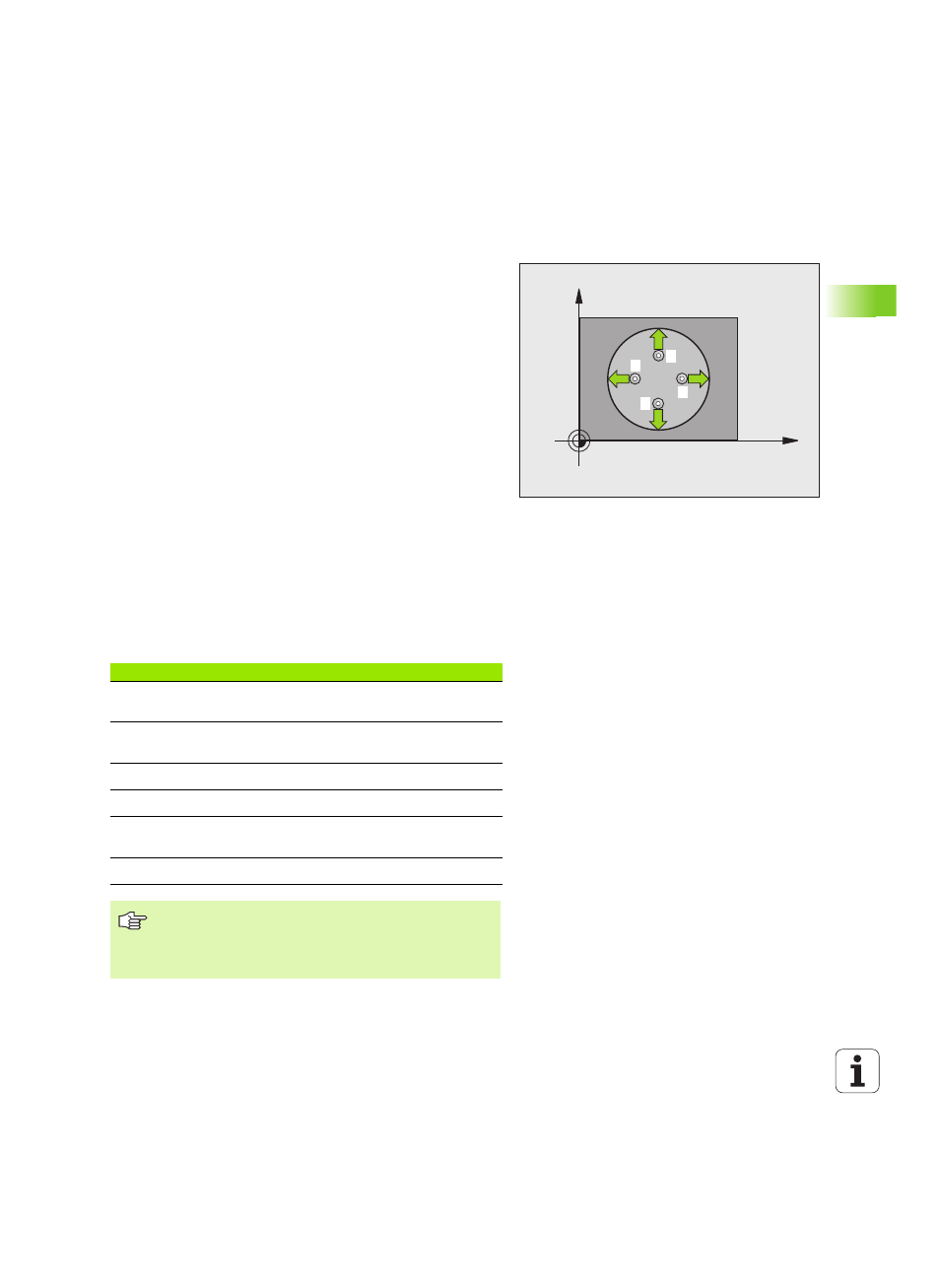

Цикл измерительного щупа 421 определяет центр и диаметр
отверстия (кругового кармана). Если в цикле задаются
соответствующие значения допуска, то система ЧПУ
осуществляет сравнение заданного и фактического значения и
записывает это отклонение в системных параметрах.
1 Система ЧПУ позиционирует измерительный щуп в режиме
ускоренной подачи (значение из колонки FMAX) и с помощью
алгоритма позиционирования (смотри „Отработка циклов
измерительных щупов” на странице 22) в точке измерения
1
.
ЧПУ вычисляет точку измерения на основе данных, указанных
в цикле, и безопасного расстояния из колонки SET_UP
таблицы измерительного щупа.
2 Измерительный щуп перемещается на предварительно
заданную высоту измерения и производит первый
измерительный ход с подачей при измерении (колонка F). ЧПУ
определяет направление измерения автоматически в
зависимости от запрограммированного стартового угла.
3 После чего щуп перемещается круговым движением либо на
высоту замера, либо на безопасную высоту к следующей точке
измерения
2
и выполняет там второй измерительный ход.
4 Система ЧПУ позиционирует измерительный щуп в точке
измерения
3
, а затем в точке измерения
4
и выполняет третий
или четвертый измерительный ход.
5 Затем система ЧПУ позиционирует щуп обратно на
безопасную высоту и записывает фактические значения и
отклонения в следующих параметрах Q:
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактическое значение центра главной
оси
Q152
Фактическое значение центра
вспомогательной оси
Q153
Фактическое значение диаметра
Q161
Отклонение центра главной оси
Q162
Отклонение центра вспомогательной
оси
Q163
Отклонение диаметра
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
