32
2 Циклы измерительных щупов в ручном режиме и в режиме эл. маховичка
2.3
Ко
мпенс
ация
смещения
за
го
то
в
ки
2.3 Компенсация смещения
заготовки
Введение
ЧПУ компенсирует смещенный зажим заготовки расчетным
методом через "Разворот плоскости обработки".
Для этого ЧПУ задает поворот на такой угол, который образуется
между одной плоскостью заготовки и опорным углом плоскости

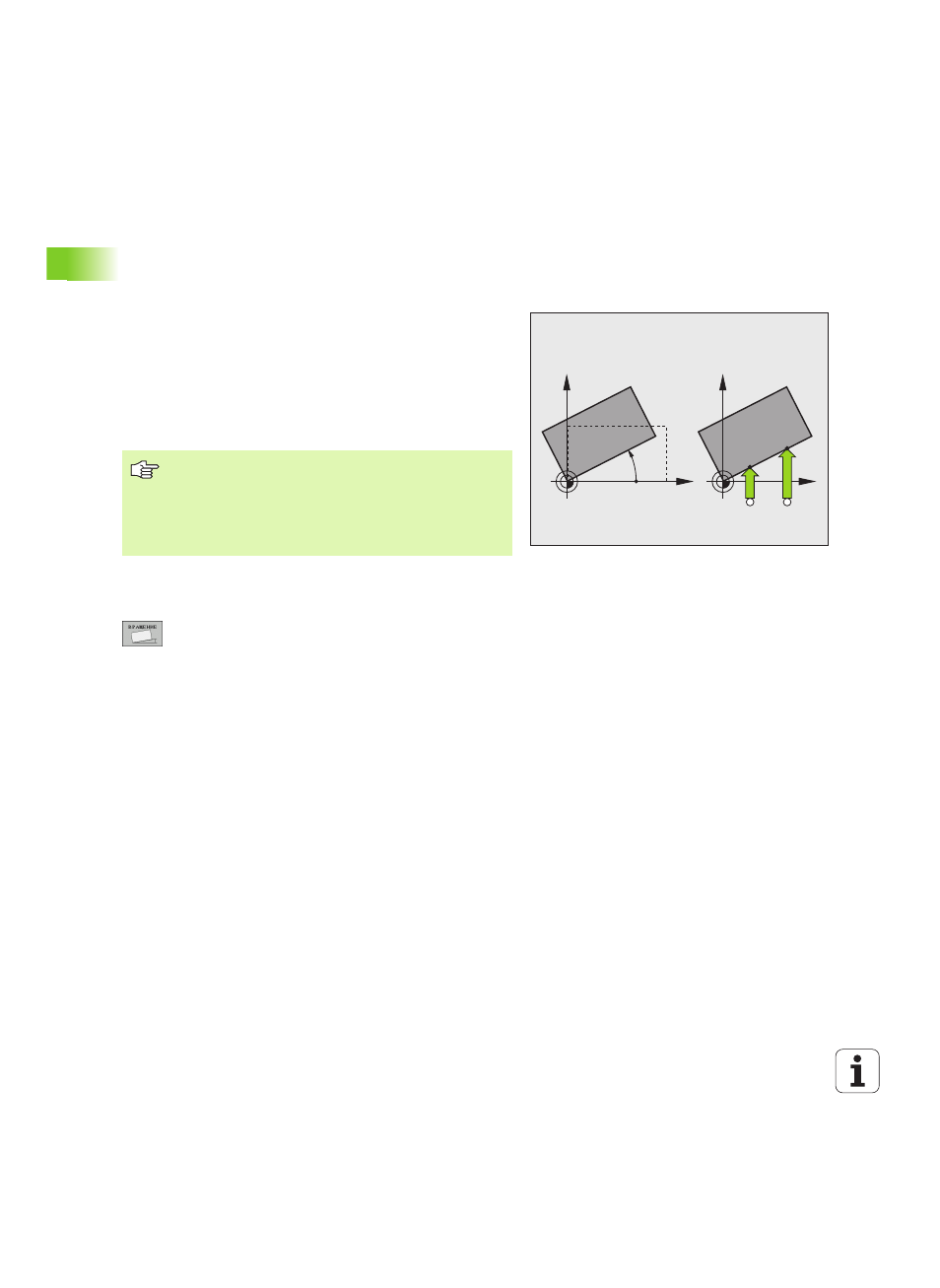

обработки. См. рисунок справа.
В зависимости от оси инструмента ЧПУ сохраняет разворот
плоскости обработки в графах SPA, SPB или SPC таблицы
предустановок.
Определение разворота плоскости обработки
Выбор функции ощупывания: нажмите
перепрограммируемую клавишу ОЩУПЫВАНИЕ
ROT.
Переместите измерительный щуп к первой точке
снятия размера.
Выберите направление снятия размера
перпендикулярно к опорной оси угла: выбор оси и
направления осуществляется через
перепрограммируемую клавишу.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
Переместите измерительный щуп ко второй точке
снятия размера.
Ощупывание: нажмите внешнюю клавишу СТАРТ.
ЧПУ определит величину разворота плоскости
обработки и отобразит данный угол после диалога
Угол поворота =.
Активация разворот плоскости обработки:
нажмите перепрограммируемую клавишу УСТ.
РАЗВОРОТ ПЛОСК. ОБРАБОТКИ.
Завершение функции ощупывания: нажмите
перепрограммируемую клавишу КОНЕЦ.
X
Y
PA
X
Y
A
B
Направление измерения смещения заготовки всегда
выбирается перпендикулярно к опорному углу оси.
Для правильного расчета разворота плоскости
обработки при отработке программы следует
программировать обе координаты плоскости
обработки в первом кадре перемещения.
