3 Циклы измерительных щупов для автоматической проверки заготовки
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

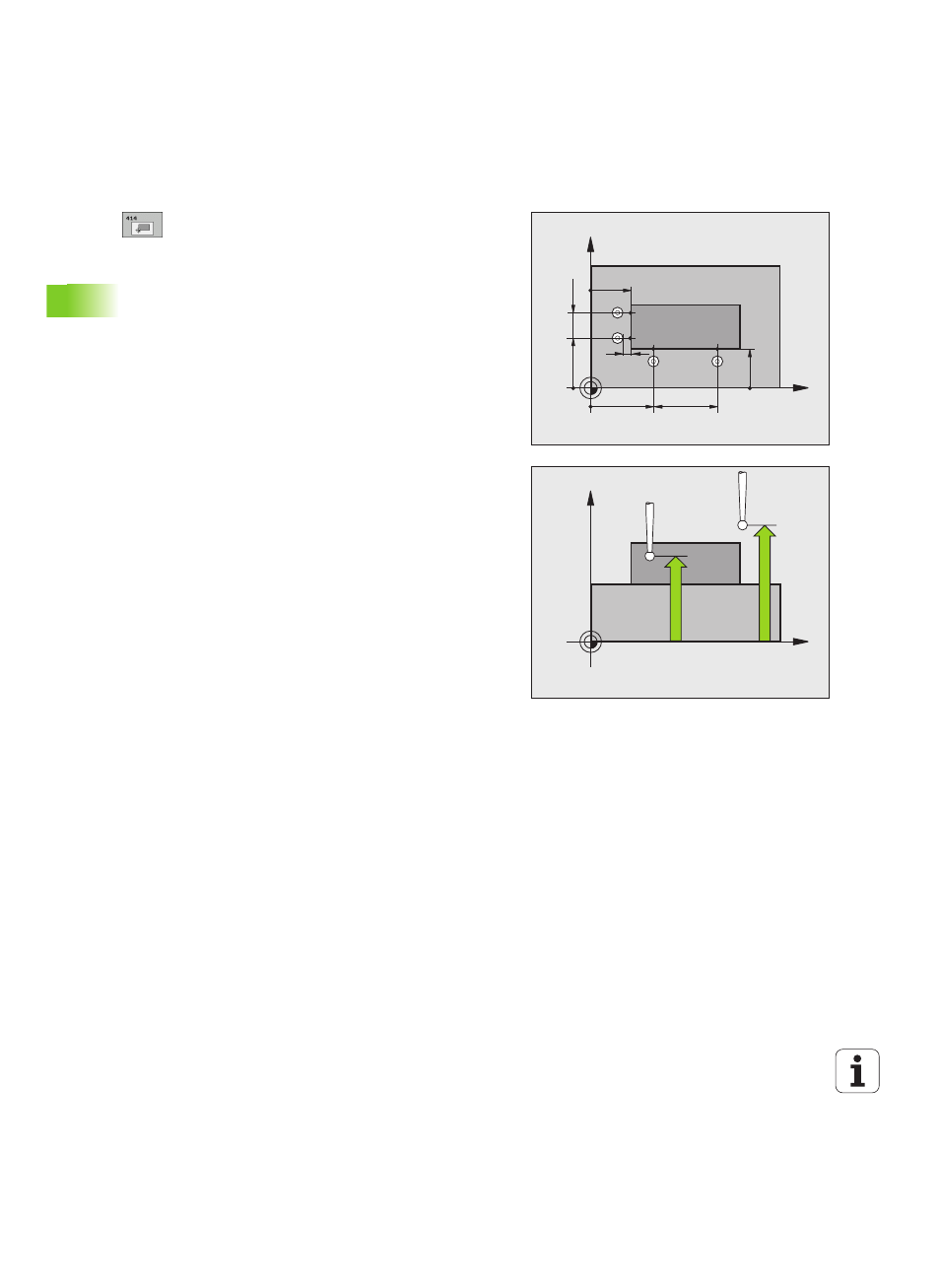

1-ая точка измерения 1-ой оси Q263
(абсолютная): координата первой точки снятия
размера на главной оси плоскости обработки.
1-ая точка измерения 2-ой оси Q264
(абсолютная): координата первой точки снятия
размера на вспомогательной оси плоскости
обработки.
Расстояние 1-ой оси Q326 (в приращениях):
расстояние между первой и второй точкой
измерения на главной оси плоскости обработки.
3-я точка измерения 1-ой оси Q296
(абсолютная): координата третьей точки
измерения на главной оси плоскости обработки.
3-я точка измерения 2-ой оси Q297
(абсолютная): координата третьей точки
измерения на вспомогательной оси плоскости
обработки.
Расстояние 2-ой оси Q327 (в приращениях):
расстояние между третьей и четвертой точкой
измерения на вспомогательной оси плоскости
обработки.
Высота измерения на оси измерительного
щупа Q261 (абсолютная): координата центра
сферического наконечника (=точка
соприкосновения) на оси измерительного щупа, на
которой должно производиться измерение.
Безопасное расстояние Q320 (в приращениях):
дополнительное расстояние между точкой
измерения и сферическим наконечником щупа.
Q320 прибавляется к значению колонки SET_UP.
Безопасная высота Q260 (абсолютная):
координата на оси измерительного щупа, в
которой не может произойти столкновение между
щупом и обрабатываемой деталью (зажимным
приспособлением).
Переход на безопасную высоту Q301: задает,
как измерительный щуп должен перемещаться
между точками измерения:
0: перемещение на высоту замера между точками
измерения,
1: перемещение на безопасную высоту между
точками измерения.
Выполнение разворота плоскости обработки
Q304: задает, должна ли система ЧПУ
компенсировать смещение заготовки путем
разворота плоскости обработки:
0: не выполнять разворот плоскости обработки ,
1: выполнить разворот плоскости обработки.
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
MP6140
+
Q320
X
Y
Q261
Q260
