102 3 Циклы измерительных щупов для автоматической проверки заготовки
3.2
Ав
то
м
атиче
ск
ое
определ
е
ние
опорных
то
ч
е
к

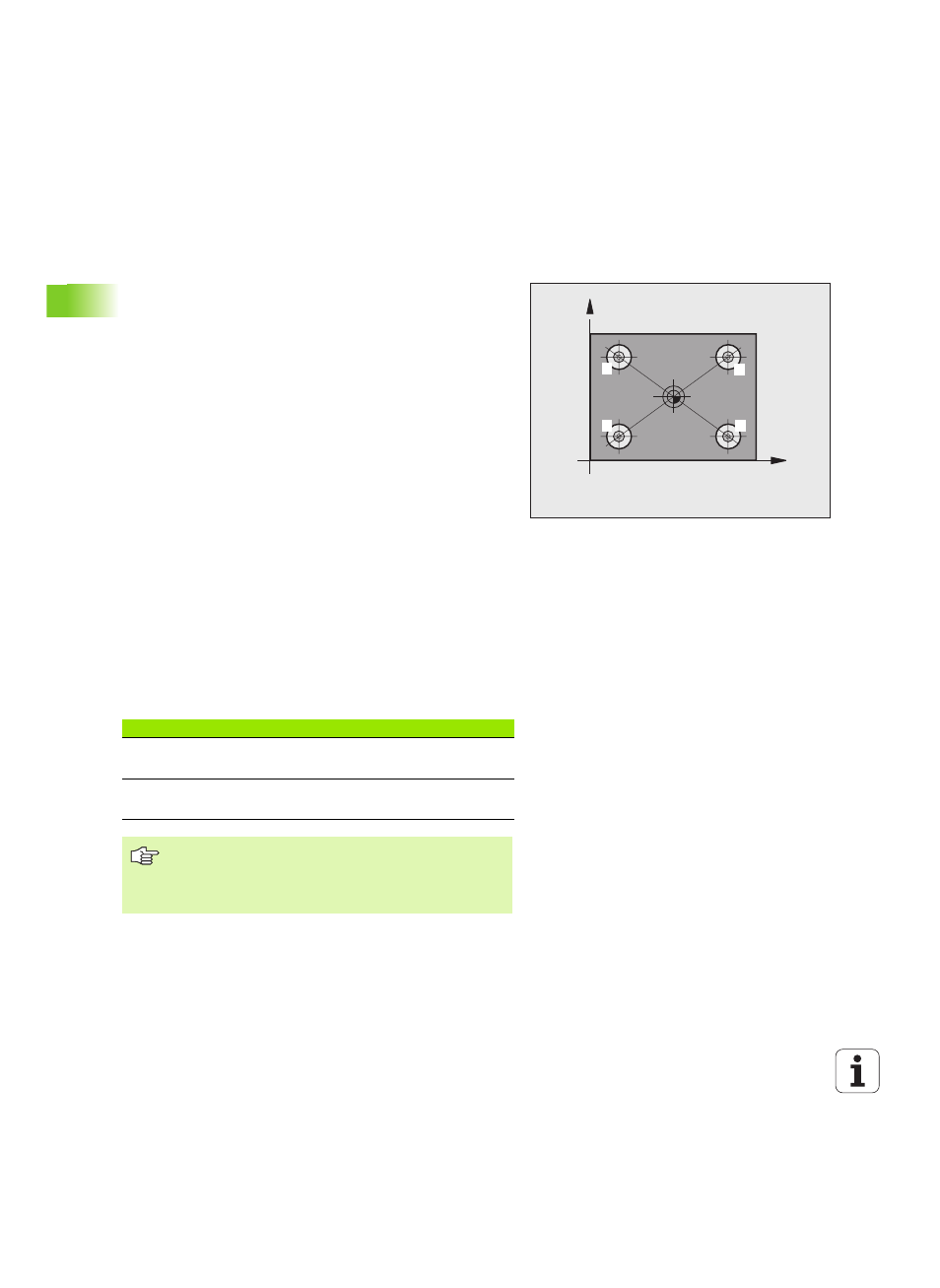

ТОЧКА ПРИВЯЗКИ В ЦЕНТРЕ 4 ОТВЕРСТИЙ
(цикл измерительного щупа 418, DIN/ISO:
G418)
Цикл измерительного щупа 418 рассчитывает точку пересечения
линий, попарно соединяющих центры отверстий, и устанавливает
ее в качестве опорной. Альтернативно система ЧПУ может
записывать эту точку пересечения в таблицу нулевых точек или в
таблицу предустановок.
1 Система ЧПУ позиционирует измерительный щуп на
ускоренной подаче (значение из колонки FMAX) и с
использованием алгоритма позиционирования (смотри
„Отработка циклов измерительных щупов” на странице 22) на
центр первого отверстия 1 .
2 Измерительный щуп перемещается на заданную высоту
измерения и путем выполнения четырех касаний определяет
первый центр отверстия.
3 После чего щуп возвращается на безопасную высоту и
позиционируется на заданный центр второго отверстия 2 .
4 Система ЧПУ перемещает щуп на заданную высоту измерения
и путем четырех касаний определяет второй центр отверстия.
5 ЧПУ повторяет процесс 3 и 4 для отверстий 3 и 4 .
6 Система ЧПУ возвращает измерительный щуп на безопасную
высоту и обрабатывает распознанную опорную точку в
зависимости от параметров циклов Q303 и Q305 (смотри
„Сохранение рассчитанной точки привязки в памяти” на
странице 65). ЧПУ рассчитывает опорную точку как точку
пересечения соединительных линий центров отверстий 1 / 3 и
2 / 4 и записывает фактическое значение в указанных далее
параметрах Q.
7 При необходимости система ЧПУ определяет опорную точку
на оси щупа отдельным циклом ощупывания.
X
Y
1 2
3 4
Номер параметра Значение
Q151 Фактическое значение, точка
пересечения, главная ось
Q152 Фактическое значение, точка
пересечения, вспомогательная ось
Перед программированием нужно учитывать
Перед определением цикла должен быть
запрограммирован вызов инструмента для
определения оси измерительного щупа.
