1.1 Общие сведения о циклах
измерительных щупов
Принцип действия

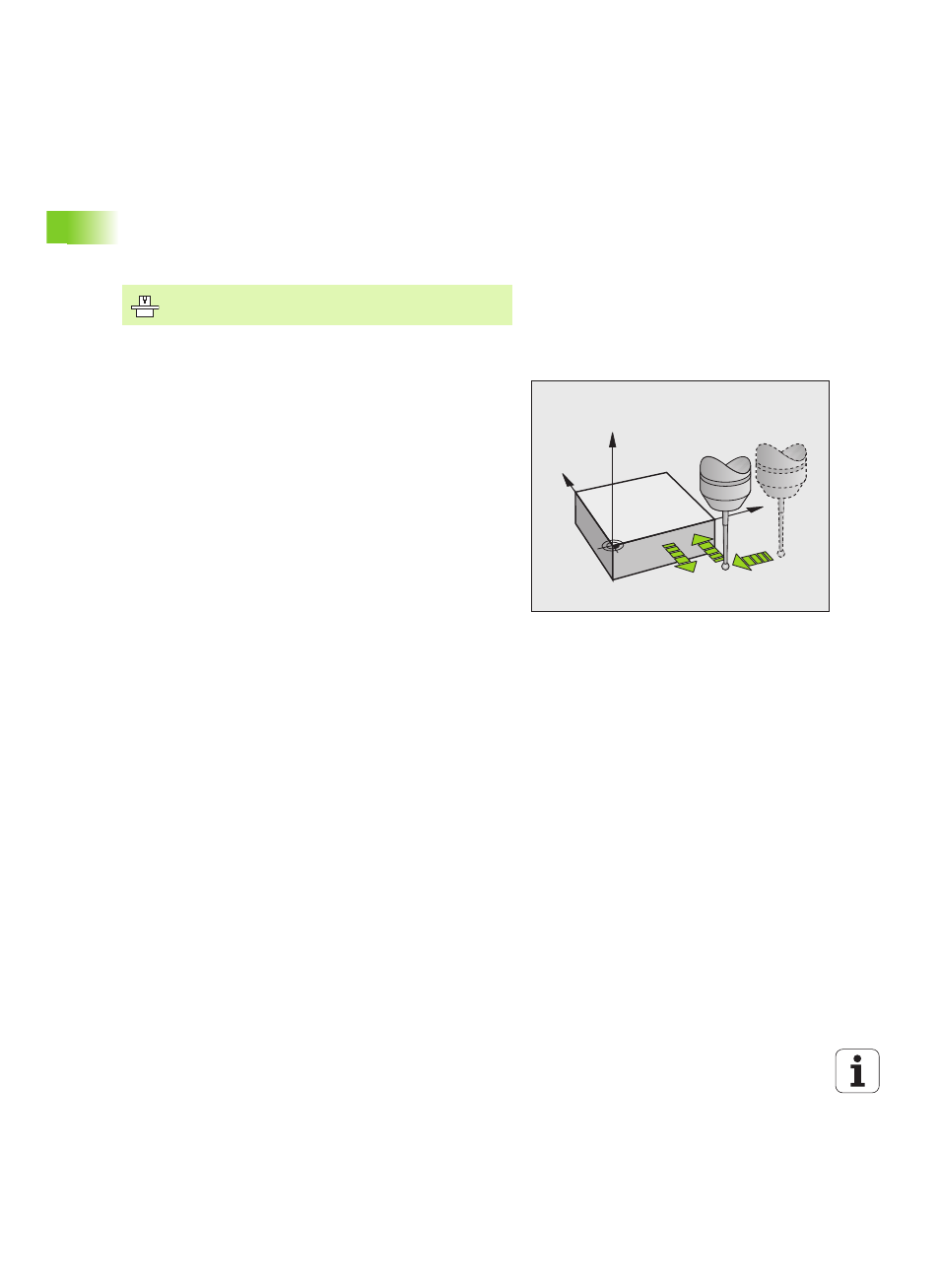

Во время отработки системой ЧПУ цикла измерительных щупов,
перемещение щупа осуществляется с установленной
производителем станка подачей в выбранном Вами направлении.
Подача при измерении определяется в одном из параметров
станка (см. раздел "Перед началом работы с циклами
измерительных щупов" далее в данной главе).
Когда измерительный щуп касается заготовки,
он передает сигнал в систему ЧПУ: координаты измеренной
позиции сохраняются в памяти,
3D-щуп остановливается и
возвращается на ускоренной подаче к исходной позиции
операции измерения.
Если в рамках определенной траектории не происходит
отклонение щупа, ЧПУ выдает соответствующее сообщение об
ошибке (путь: DIST из таблицы измерительных щупов).
Учет разворота плоскости обработки в
ручном режиме
В процессе снятия размеров ЧПУ учитывает текущий разворот
заготовки и выполняет подвод к заготовке под уголом.
Циклы измерительных щупов в ручном
режиме и в режиме эл. маховичка
В режимах работы "Ручной режим" и "Эл. маховичок" ЧПУ
поддерживает циклы измерительных щупов, с помощью которых
оператор:
осуществляет калибровку измерительного щупа,
компенсирует смещение заготовки,
устанавливает опорные точки.
Производитель станка должен подготовить систему
ЧПУ для применения 3D-измерительных щупов.
