HEIDENHAIN TNC 320 39
2.5
Из
мерение
за
го
то
во
к
при
по
м
о
щи
3D-
щупов
Определение угла между опорной осью угла
и кромкой заготовки
 Выбор функции ощупывания: нажмите
перепрограммируемую клавишу ОЩУПЫВАНИЕ
ROT.
 Угол поворота: запишите отображаемый угол
поворота, если впоследствии захотите
восстановить выполненный ранее разворот
плоскости обработки.
 Выполните разворот плоскости обработки по
сопоставляемой стороне(смотри „Компенсация
смещения заготовки” на странице 32).
 При помощи перепрограммируемой клавиши
ОЩУПЫВАНИЕ ROT выведите индикацию угла
между опорной осью угла и кромкой заготовки в
качестве угла разворота.
 Отмена разворота плоскости обработки или
восстановление исходного разворота.
 Установите угол разворота на записанное
значение.

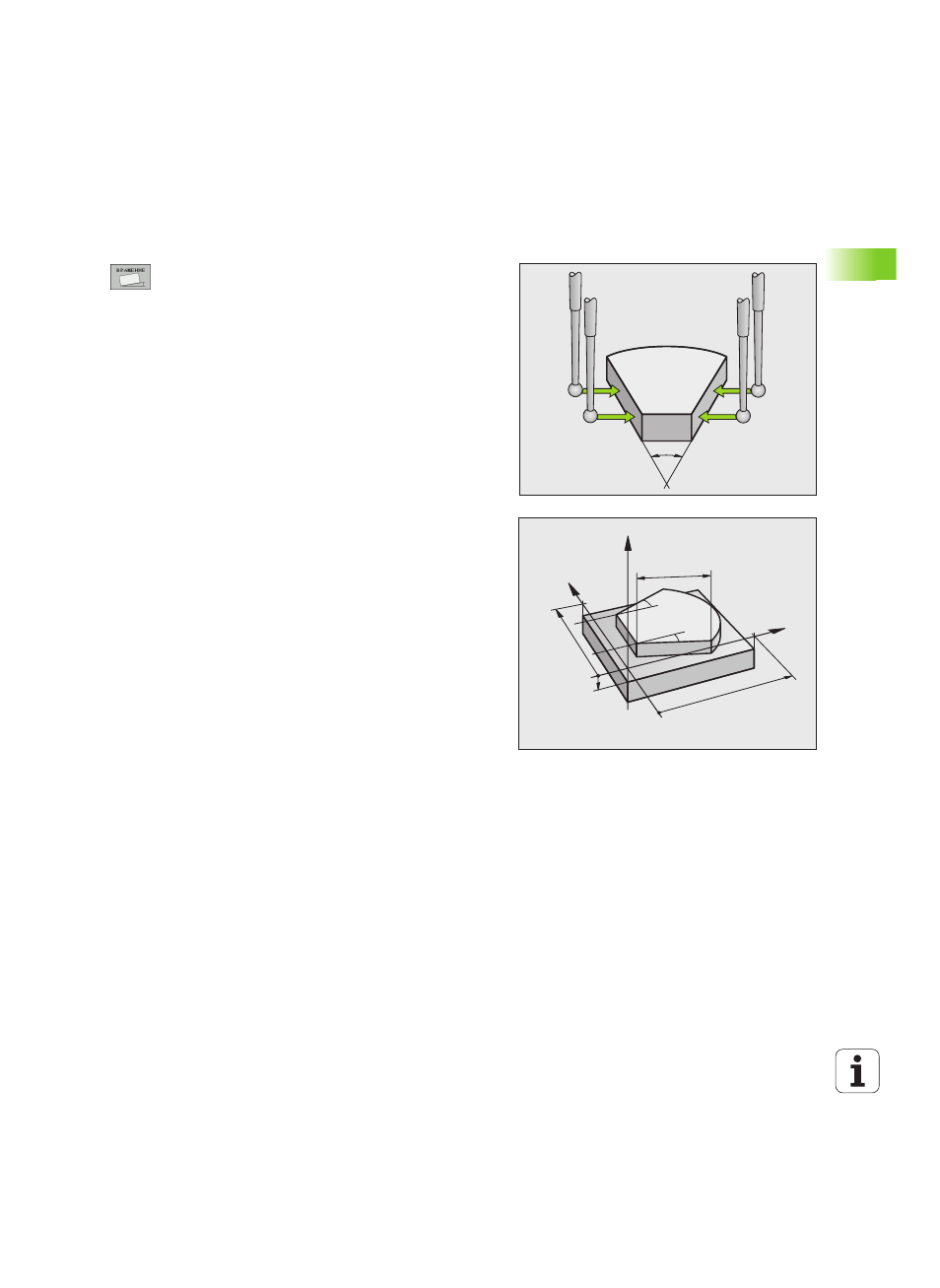

Определение угла между двумя кромками заготовки
 Выбор функции ощупывания: нажмите перепрограммируемую
клавишу ОЩУПЫВАНИЕ ROT.
 Угол поворота: запишите указанный угол разворота, если
впоследствии захотите восстановить выполненный ранее
разворот плоскости обработки.
 Выполните разворот плоскости обработки для первой стороны
(смотри „Компенсация смещения заготовки” на странице 32).
 Снятие размера на второй стороне производится как и при
развороте плоскости обработки, не устанавливая угол поворота
на 0!
 При помощи перепрограммируемой клавиши ОЩУПЫВАНИЕ
ROT выведите индикацию угла РА между кромками заготовки в
качестве разворота плоскости обработки.
 Отмена разворота плоскости обработки или восстановление
исходного разворота: установите угол разворота на записанное
значение.
PA
–10
100
a?
a?
L?
X
Z
Y
100
