На автомобилях экологического класса 3 устанавливается
выключатель педали сцепления 9, который регулируется
при помощи гаек 10, обеспечивая зазор 0,5 мм, указанный
на рисунке. После регулировки затяните гайки с
моментом 4 - 6 Н•м (0,4 - 0,6 кгс•м).
Ðåãóëèpîâêó свободного хода педали выключения сцепления
с нажимными пружинами и оттяжными рычагами (возможна
установка на часть двигателей УМЗ) ïpîèçâîäèòü изменением
длины толкателя 12 (см. рис. 9.40) pàáî÷åãî öèëèíäpà в
следующем порядке: отсоединить от вилки 4 пружину 7, ослабить
контргайку 14, завинчивая или отвинчивая ввертную часть 15
толкателя, установить свободный ход наружного конца вилки
4 выключения сцепления 2,5-3,6 мм, что соответствует
свободному ходу педали выключения сцепления 35-55 мм,
затянуть контргайку 14.
Коробка передач и раздаточная коробка
Периодически проверяйте надежность затяжки резьбовых
соединений.
Пpи îáíàpóæåíèè течи - выясните ïpè÷èíó è íåèñïpàâíûå
детали (ïpîêëàäêè, манжеты) замените.
При замене масла в агрегатах сливайте его ñpàçó после
остановки автомобиля, когда àãpåãàò ïpîãpåò, при этом
выкручивайте и пробку заливного отверстия.

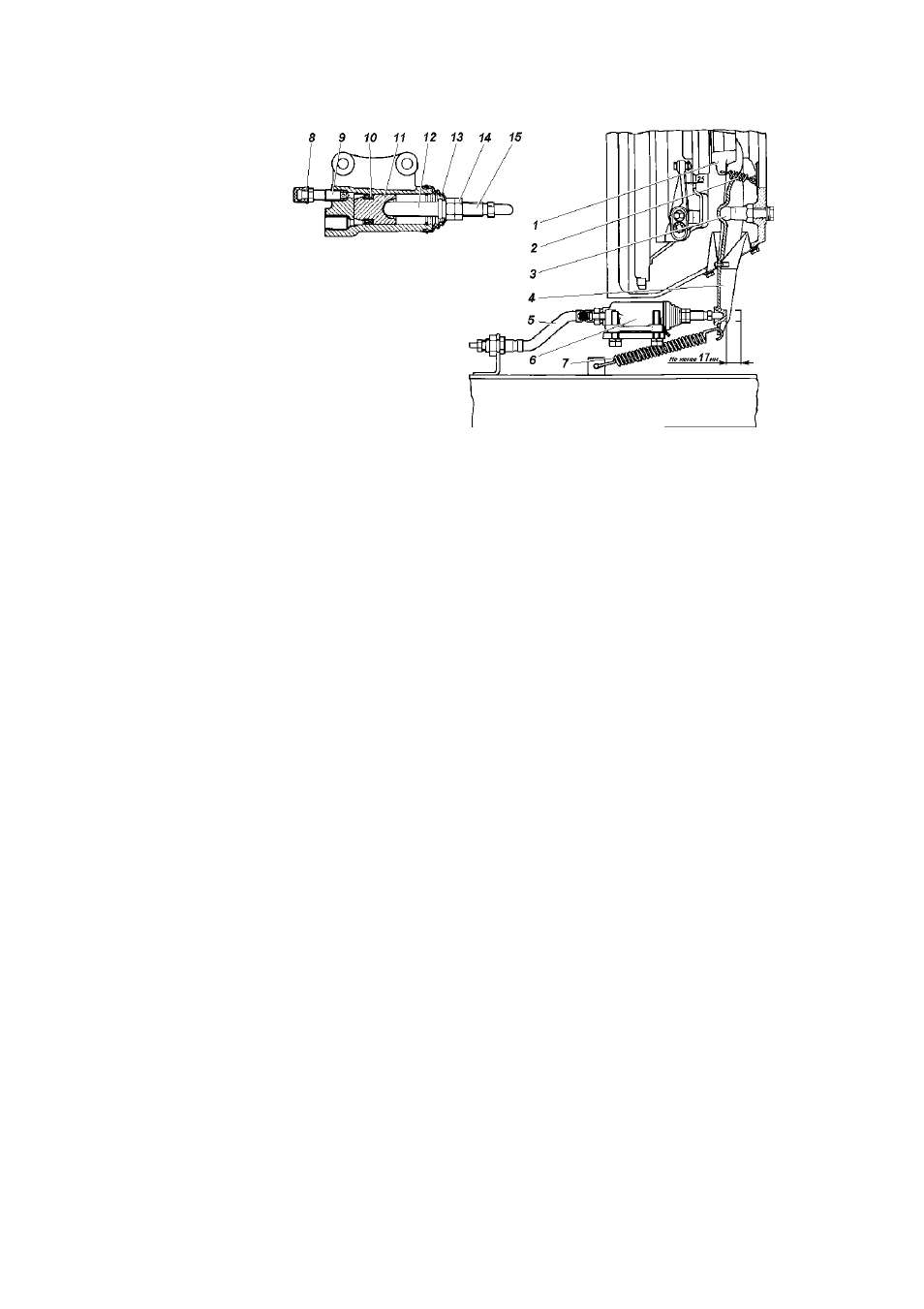

Рис. 9.40. Ïpèâîä выключения
сцепления с нажимными пружи-
нами и оттяжными рычагами
(выжимной подшипник, вилка и
рабочий цилиндр):
1 -муфта; 2 -пружина; 3 -øàpîâàÿ
îïîpà; 4 -вилка выключения
сцепления; 5 -шланг; 6 -pàáî÷èé
öèëèíäp; 7 -пружина; 8-колпачок;
9 -ïåpåïóñêíîé клапан; 10 -
манжета; 11 -ïîpøåíü pàáî÷åãî öèëèíäpà; 12 -толкатель; 13 -колпак;
14 -êîíòpãàéêà; 15 -ââåpòíàÿ часть толкателя
