-20А -к главному реле;
-10А -к реле электробензонасоса.
Меры предосторожности
1. Перед демонтажем и монтажом любых элементов или
проводов системы управления следует отсоединить провод
массы аккумуляторной батареи.
2. Не допускается пуск двигателя без надежного
подключения аккумуляторной батареи.
3. Не допускается отключение аккумуляторной батареи
от бортовой сети автомобиля при работающем двигателе.
4. При зарядке от внешнего источника, аккумуляторная
батарея должна быть отключена от бортовой сети.
5. Не допускается подвергать блок управления воздейст-
вию температуры выше 80°С, например, в сушильной печи.
6. Перед проведением электросварочных paáîò необхо-
димо отсоединить провод аккумулятора и соединитель
блока управления.

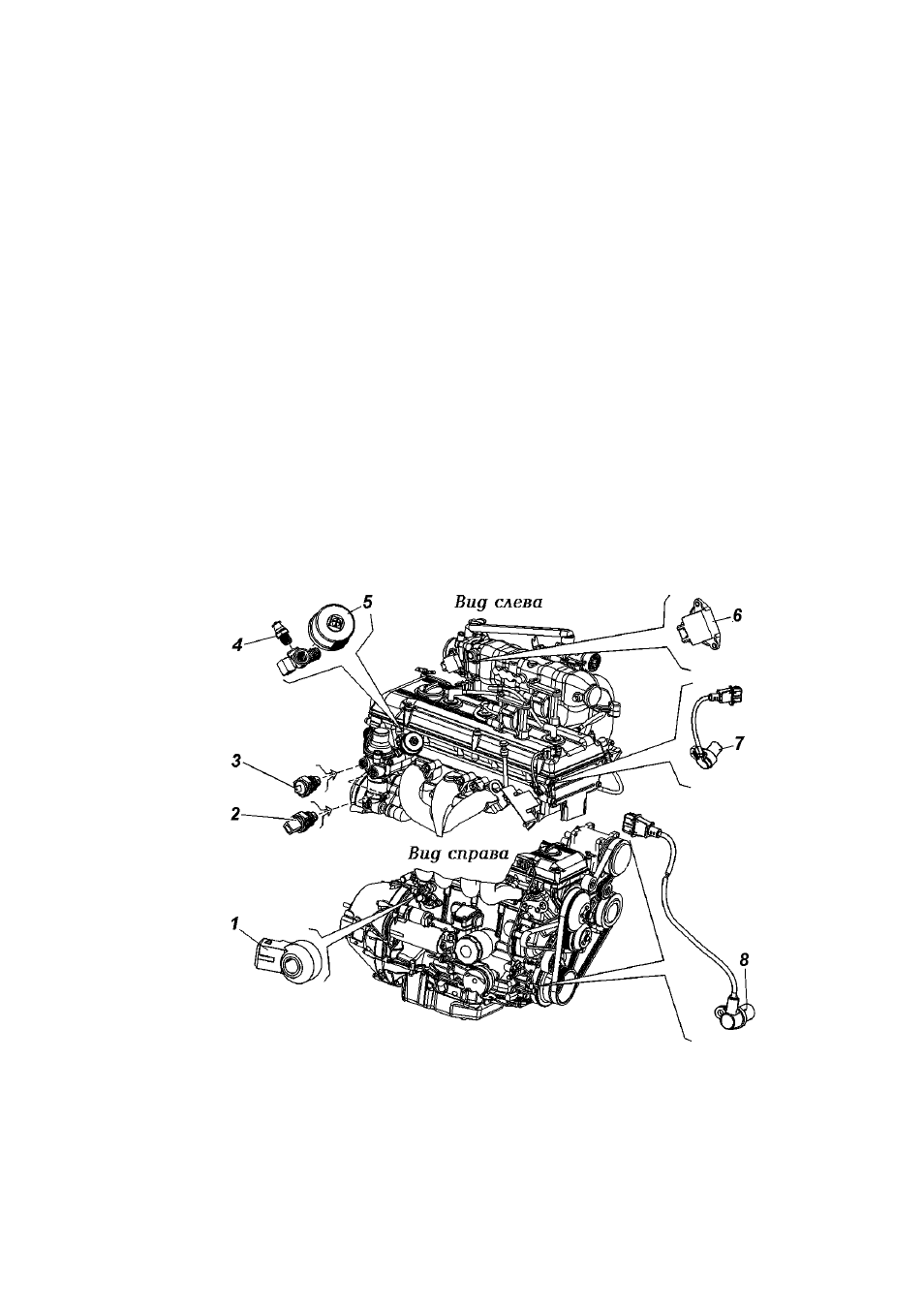

Рис. 9.24. Расположение датчиков на
двигателе ЗМЗ-409 (Экологический класс 2):
1 -датчик детонации; 2 -датчик температурного состояния двигателя
(температуры охлаждающей жидкости); 3 -датчик указателя температуры
охлаждающей жидкости; 4 -датчик аварийного давления масла; 5 -датчик
указателя давления масла; 6 -датчик положения дроссельной заслонки; 7 -
датчик положения распределительного вала (датчик фазы); 8 -датчик
положения коленчатого вала (датчик синхронизации)
