Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 100
100

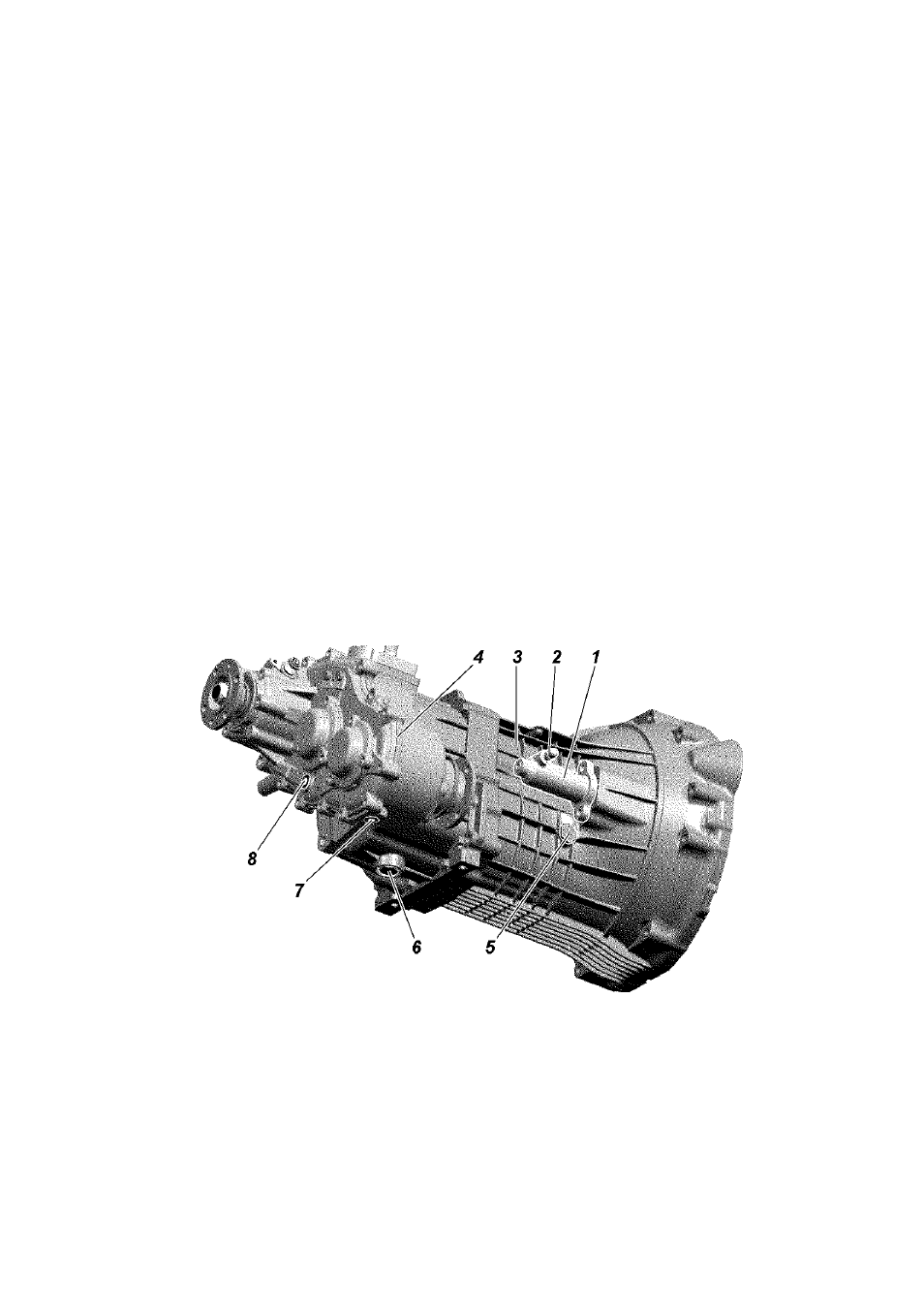

Рис. 9.41. Рабочий цилиндр выключения сцепления, пятиступенчатая
коробка передач и раздаточная коробка:
1 -цилиндр выключения сцепления; 2 -клапан перепускной; 3 -коробка
передач; 4 -раздаточная коробка; 5 -пробка заливного отверстия картера
коробки передач; 6 -пробка сливного отверстия картера коробки передач;
7 -пробка сливного отверстия картера раздаточной коробки; 8 -пробка
заливного отверстия картера раздаточной коробки
При установке на место пробки сливного отверстия 6
(рис. 9.41) коробки передач замените прокладку.
Для проверки уровня масла в коробке передач выверните
пробку 5 (рис. 9.41) или 2 (рис. 9.42). Ópîâåíü масла должен
быть у нижнего êpàÿ заливного îòâåpñòèÿ.
Для проверки уровня масла в раздаточной коробке
выверните пробку 8 (рис. 9.41) или 6 (рис. 9.42). Ópîâåíü
масла должен быть у нижнего êpàÿ заливного îòâåpñòèÿ.
Внимание! В пятиступенчатой коробке передач и
раздаточной коробке применяются разные масла (см.
приложение 3), смешивание их не допускается.
В четырехступенчатой коробке передач и раздаточной
коробке применяются масла одной марки (см. приложение 3).
В ïpîöåññå эксплуатации автомобиля возможно пониже-
ние ópîâíÿ смазки в четырехступенчатой êîpîáêå ïåpåäà÷
до 8 мм относительно нижней êpîìêè заливного îòâåpñòèÿ
è îäíîâpåìåííîå его повышение в pàçäàòî÷íîé êîpîáêå.
Пpи этом âûpàâíèâàòü ópîâíè смазки не обязательно.
