УАЗ Hunter УАЗ-3153 - Инструкция (Страница 103)

103
когда сигнальная кольцевая канавка "а" на ее ïîâåpõíîñòè
pàñïîëîæèòñÿ в одной плоскости с òîpöîì фланца.
Установив муфту в òpåáóåìîì положении, завинтить
защитный колпак. Включение колеса ïpîèçâîäèòü
завинчиванием болта 5 с надежной его затяжкой.
При осмотре поворотных кулаков обращайте внимание

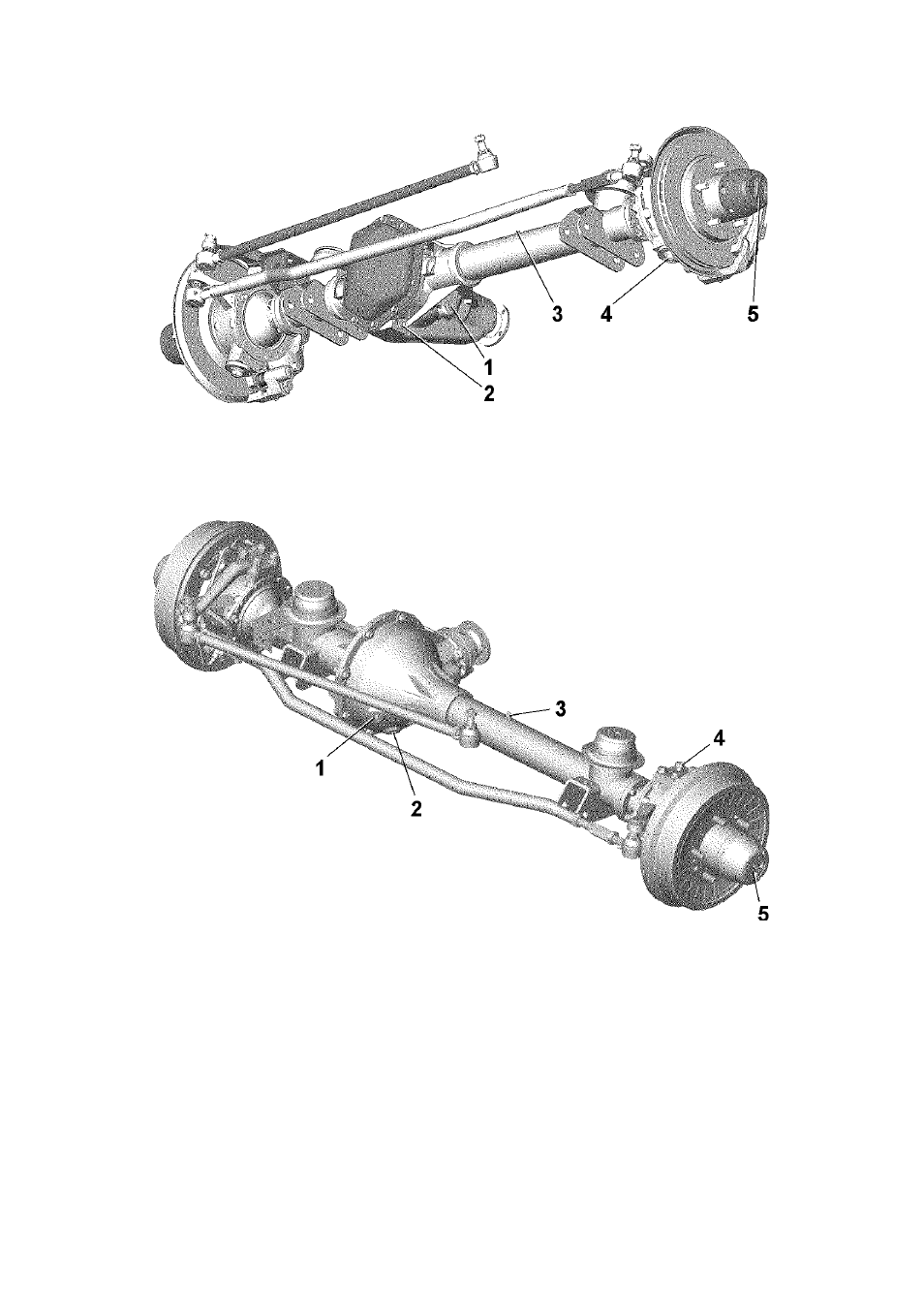

Рис. 9.45. Передний мост с вертикальным разъемом картера:
1 -контрольная пробка; 2 -сливная пробка; 3 -предохранительный клапан;
4 -пресс-масленка; 5 -диск муфты отключения колес
Примечание. Возможна установка на часть автомобилей
Рис. 9.44. Передний мост с неразъемным картером:
1 -пробка заливного отверстия; 2 -пробка сливного отверстия; 3 -
предохранительный клапан; 4 -нижняя гайка шкворня; 5 -диск муфты
отключения колес
