63
На автомобилях с дизельным двигателем и двигателями
ЗМЗ-409 и УМЗ-4213 устанавливается воздушный фильтр
(рис. 9.13) со сменным картонным фильтрующим элементом.
Через 30000 км пробега и при снижении мощности
двигателя заменяйте фильтрующий элемент.
Замену фильтрующего элемента производите в
следующем порядке:
- ослабьте хомут и снимите гофрированный шланг с
воздушного фильтра;
- отверните гайки хомутов 4, снимите хомуты и воздушный
фильтр;
- отверните гайку 8 и выньте из корпуса фильтра крышку
1 с фильтрующим элементом 6;
- отверните гайку 7 и снимите фильтрующий элемент;
- установите новый фильтрующий элемент, соберите и
установите воздушный фильтр.
Не допускайте эксплуатации фильтра с поврежденной
уплотнительной прокладкой 2.
Обслуживание системы выпуска газов. Ïåpèîäè÷åñêè
ïpîâåpÿéòå надежность соединения выпускного êîëëåêòîpà,
ïpèåìíîé òpóáû, глушителя, резонатора, выпускной трубы
и нейтрализатора. Ïpîïóñê выпускаемых газов в соединениях
с прокладками не допускается и должен óñòpàíÿòüñÿ пpи

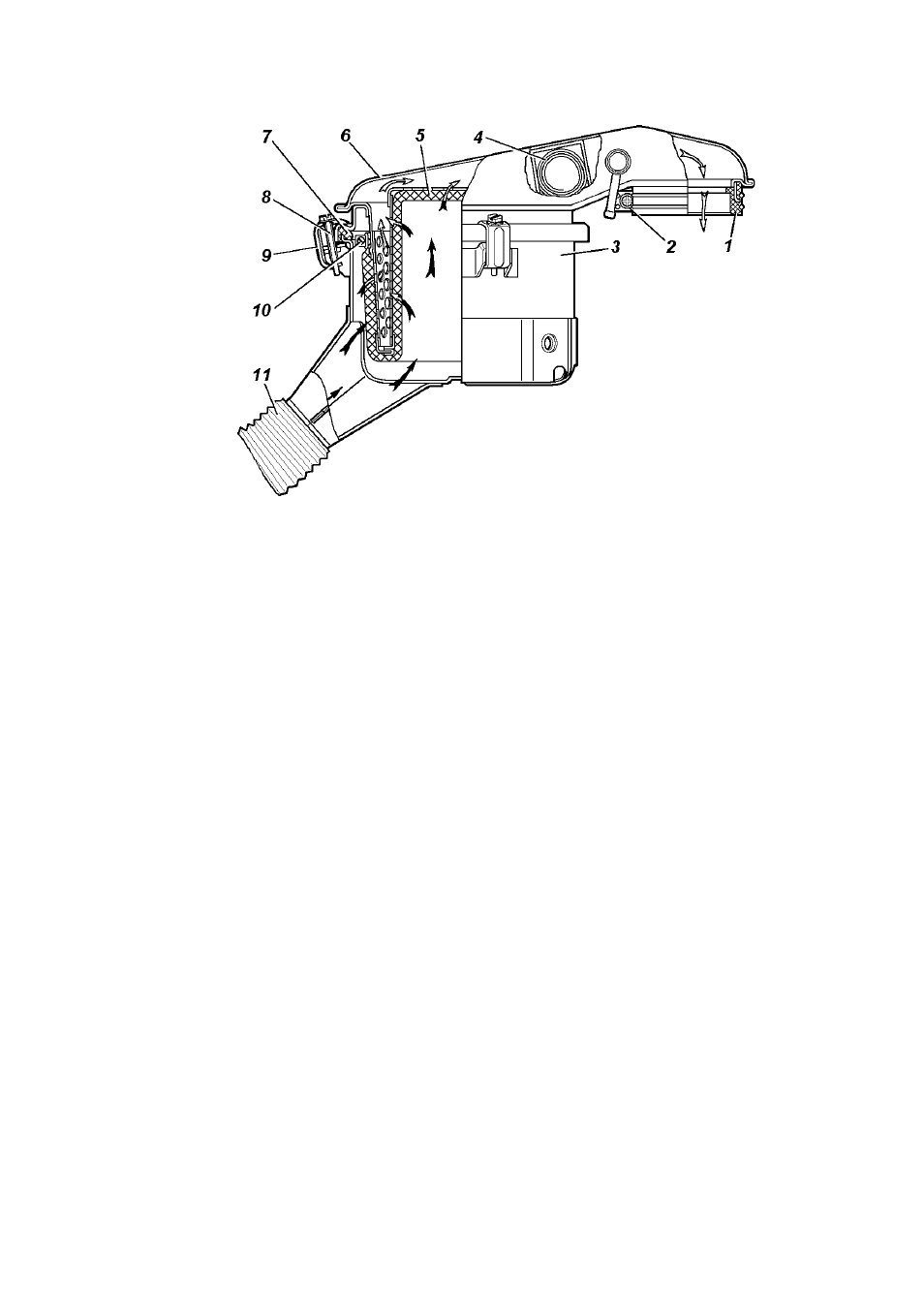

Рис. 9.12. Воздушный фильтр:
1 -муфта; 2, 10 -хомуты; 3 -корпус воздушного фильтра;
4 -пламегаситель; 5 -фильтрующий элемент; 6 -крышка
с каркасом фильтрующего элемеита; 7 -уплотнитель;
8 -болт стяжной; 9 -скоба крепления крышки; 11 -
воздухо-заборный рукав
