- закручивая болт, перемещающий ролик, установите
натяжной ролик 2 в положение, обеспечивающее требуемое
натяжение ремня;
- проверку натяжения ремня производите путем
приложения нагрузки 8 кгс посередине между шкивами
генератора и насоса системы охлаждения, при этом прогиб
ремня должен быть 13-15 мм;
- затяните болт крепления натяжного ролика 2 на оси.
Замену ремня привода генератора и насоса системы
охлаждения производите в следующей последовательности:
- снимите ремень привода вентилятора и насоса
гидроусилителя рулевого управления (снятие, установку и
натяжение ремня привода вентилятора и насоса
гидроусилителя рулевого управления производите как
указано выше);
- снимите верхний и нижний кожухи ремня привода
ТНВД;
- снимите ремень привода ТНВД (снятие и установку
ремня производите согласно порядку, изложенному далее в
разделе "Система питания");

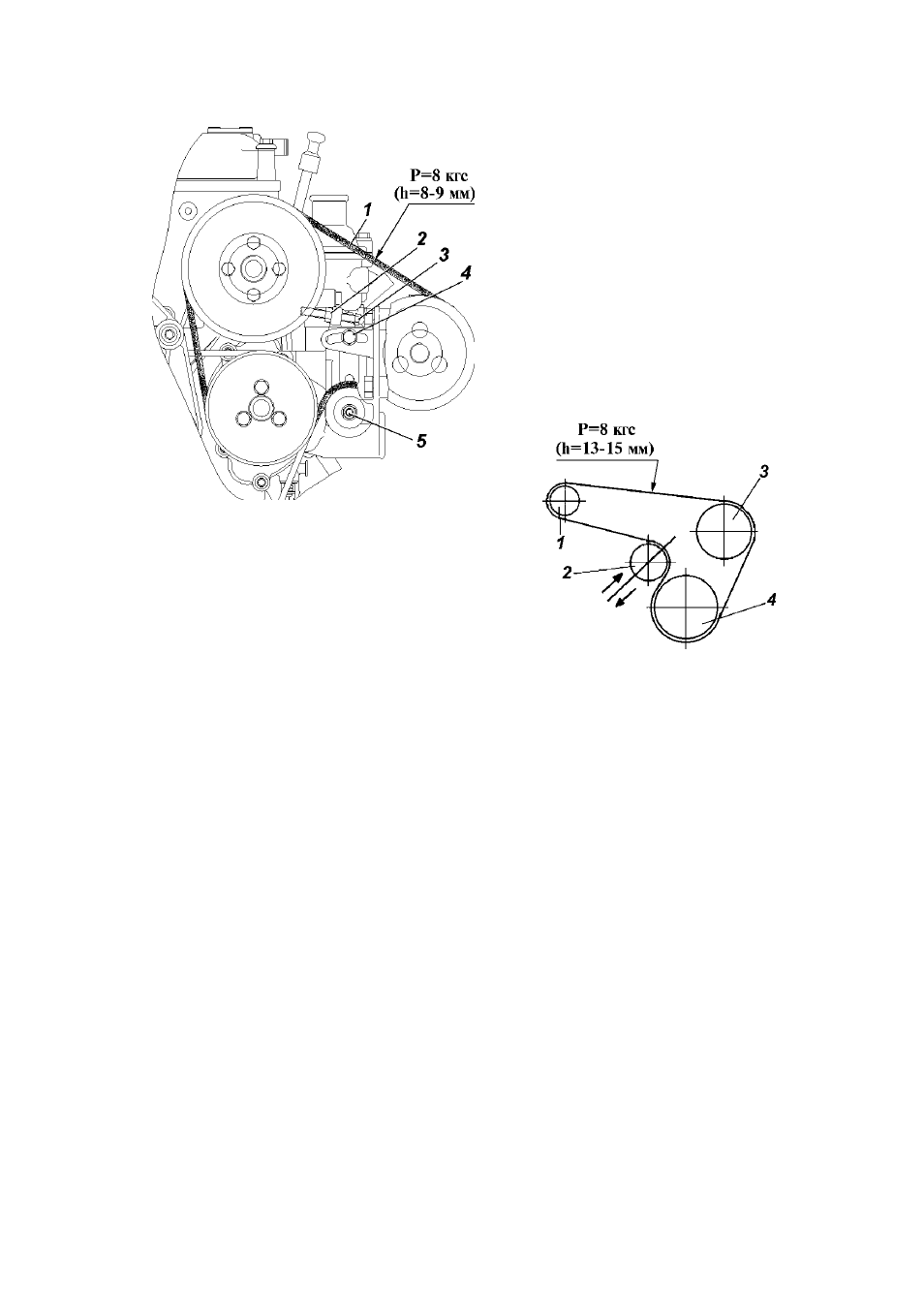

Рис. 9.34. Схема натяжения ремня
привода генератора и насоса системы
охлаждения:
1 -шкив генератора; 2 -натяжной ролик;
3 -шкив насоса системы охлаждения;
4 -шкив коленчатого вала
Рис. 9.33. Ремень привода
вентилятора и насоса
гидроусилителя рулевого
управления:
1 -ремень; 2 -контргайка; 3 -
натяжной болт; 4 -болт; 5 -
гайка
