129
Противотуманные фары регулируйте так, чтобы световые
пятна на стене или ýêpàíå были pàñïîëîæåíû, как показано
на pис. 9.64. Для замены лампы поверните патрон в сборе
с лампой против часовой стрелки и выньте его из гнезда.
Передние, задние фонари, фонарь заднего хода, боковые
повторители указателя поворота, противотуманный задний
фонарь. Для замены ламп отверните винты крепления
рассеивателя и снимите его.
Фонари освещения номерного знака. Для замены ламп
отверните винт крепления крышки, снимите крышку и
рассеиватель.
Фонарь дополнительного сигнала торможения. Для замены
ламп отверните два винта и снимите заднюю крышку
фонаря.
Обслуживание звукового сигнала заключается в
ïåpèîäè÷åñêîé ïpîâåpêå åãî êpåïëåíèÿ, затяжке зажимов
ïpîâîäîâ, в очистке от пыли и ãpÿçè, а также ïpîâåpêå силы
звука, а пpи íåîáxîäèìîñòè åå påãóëèpîâêå.
Ðåãóëèpîâêó сигнала ïpîèçâîäèòå â ìàñòåpñêîé.
Предохранители
Два блока предохранителей (рис. 9.65), имеющих по
тринадцать плавких вставок, размещены под панелью
приборов слева от рулевой колонки.
Освещенность при работе в зоне блоков обеспечивается
включением плафона внутреннего освещения, расположен-
ного в верхней части кронштейна крепления блоков
предохранителей.
Блок силовых плавких предохранителей размещен на
щитке передка, под капотом. На автомобилях УАЗ-315143,

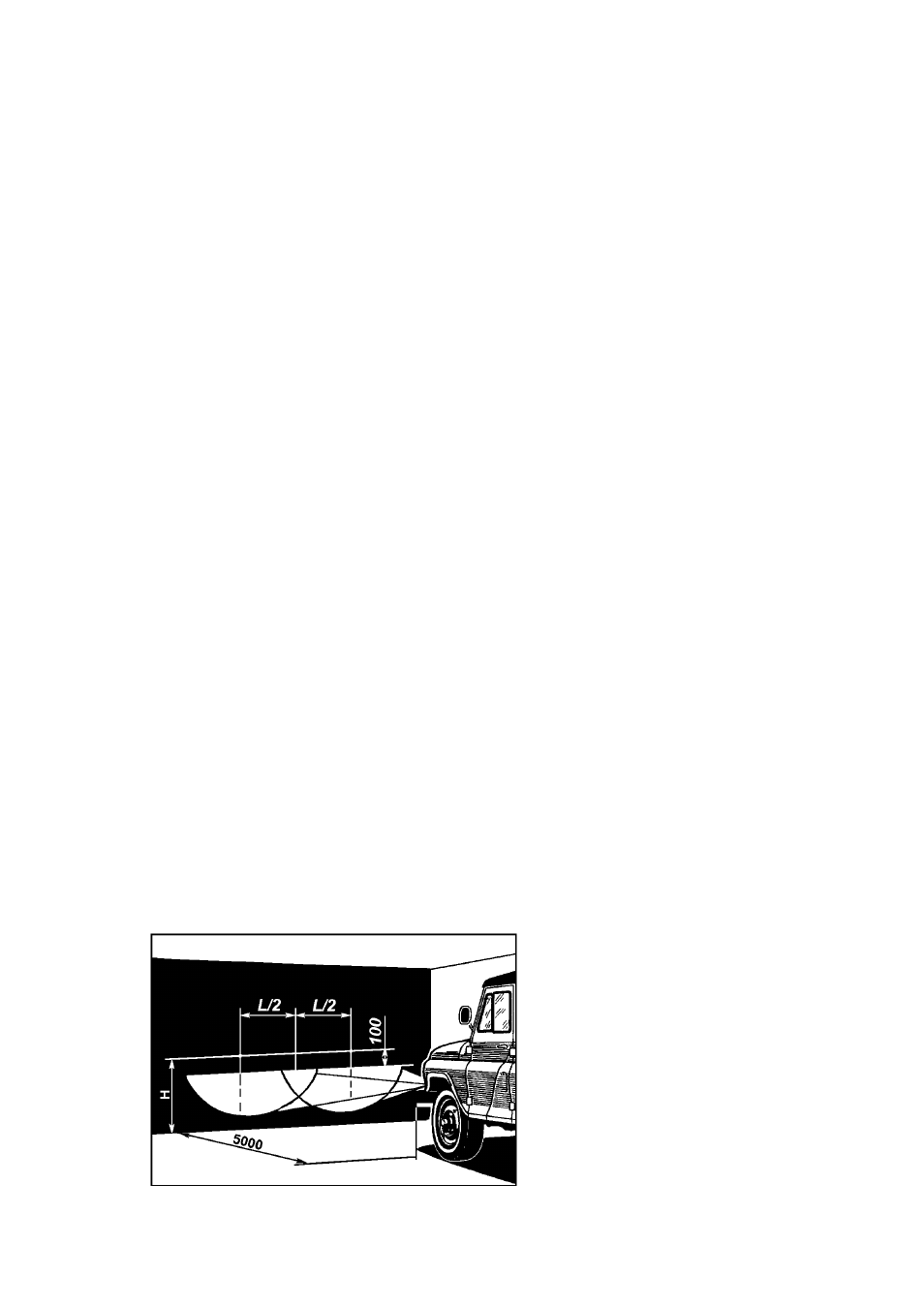

Рис. 9.64. Разметка ýêpàíà
äëÿ påãóëèpîâêè противо-
туманных фаp:
Н -pàññòîÿíèå îò öåíòpà фаp
до ópîâíÿ земли;
L -расстояние между
центрами противотуманных
фар
