84

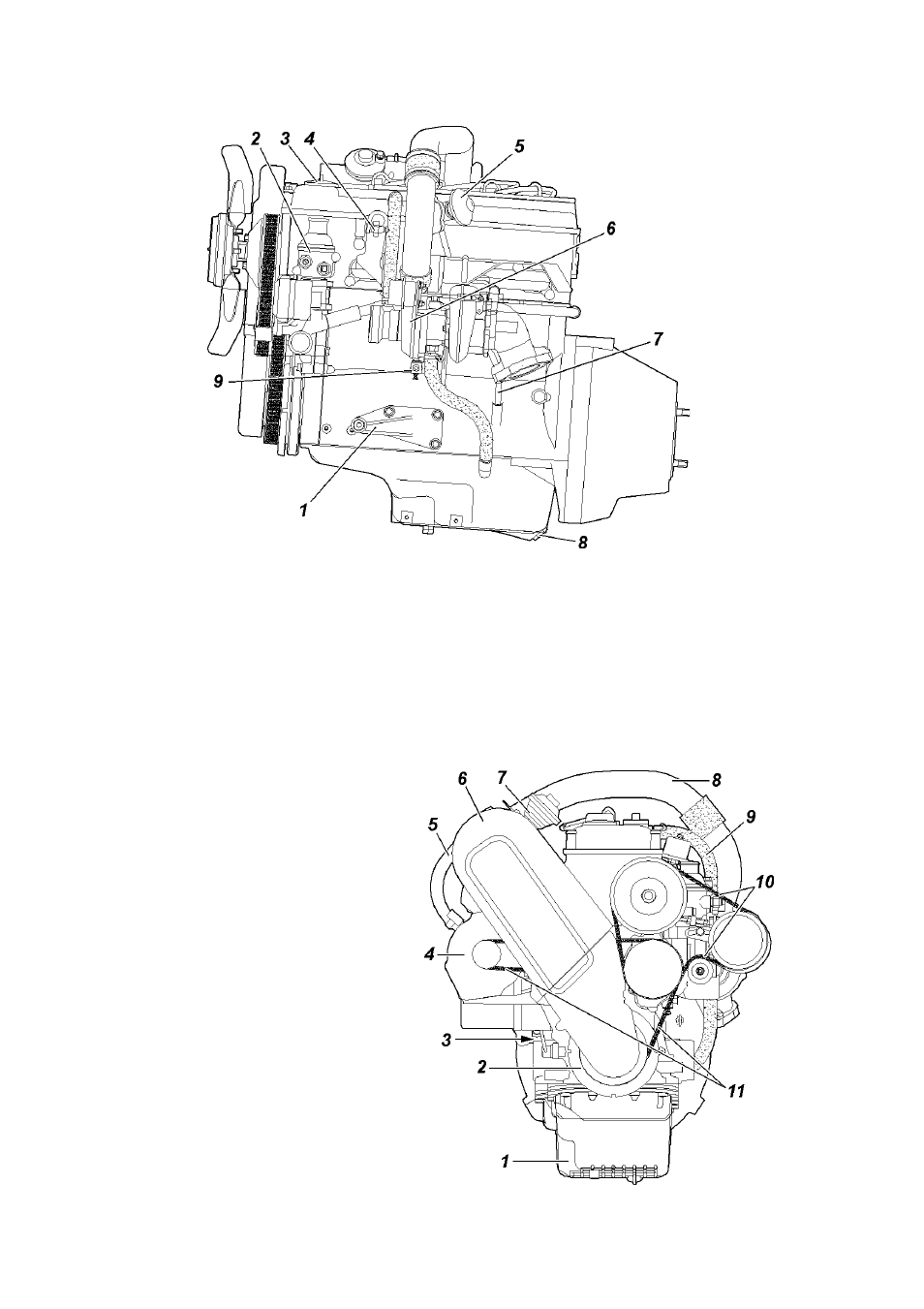

Рис. 9.30. Вид слева:

1 -кронштейн левой опоры; 2 -корпус термостата; 3 -крышка маслозаливной
горловины; 4 -датчик указателя аварийного давления масла; 5 -клапан
рециркуляции; 6 -турбонагнетатель; 7 -указатель уровня масла; 8 -пробка
сливного отверстия масляного картера; 9 -сливной краник охлаждающей
жидкости

Рис. 9.31. Вид спереди

(вентилятор и муфта привода

вентилятора условно сняты):

1 -масляный картер; 3 -датчик
указателя давления масла; 2 -
шкив коленчатого вала; 4 -
генератор; 5 -ресивер; 6 -кожух
приводного ремня топливного
насоса высокого давления
(ТНВД); 7 -ТНВД; 8 -возду-
ховод; 9 -трубка системы вен-
тиляции картера; 10 -ремень
привода вентилятора и насоса
гидроусилителя рулевого
управления; 11 -ремень при-
вода генератора и насоса систе-
мы охлаждения
