72
Система вентиляции картера двигателя ЗМЗ-409. При
обслуживании системы вентиляции (рис. 9.21) необходимо
снять крышку клапанов 1, шланги вентиляции 6, 7 и
очистить от смолистых отложений каналы вентиляции в
крышке клапанов и впускной трубе, шланги вентиляции и
патрубки маслоотражателя 2. Промывку маслоотражателя в
бензине проводите без снятия его с крышки клапанов.

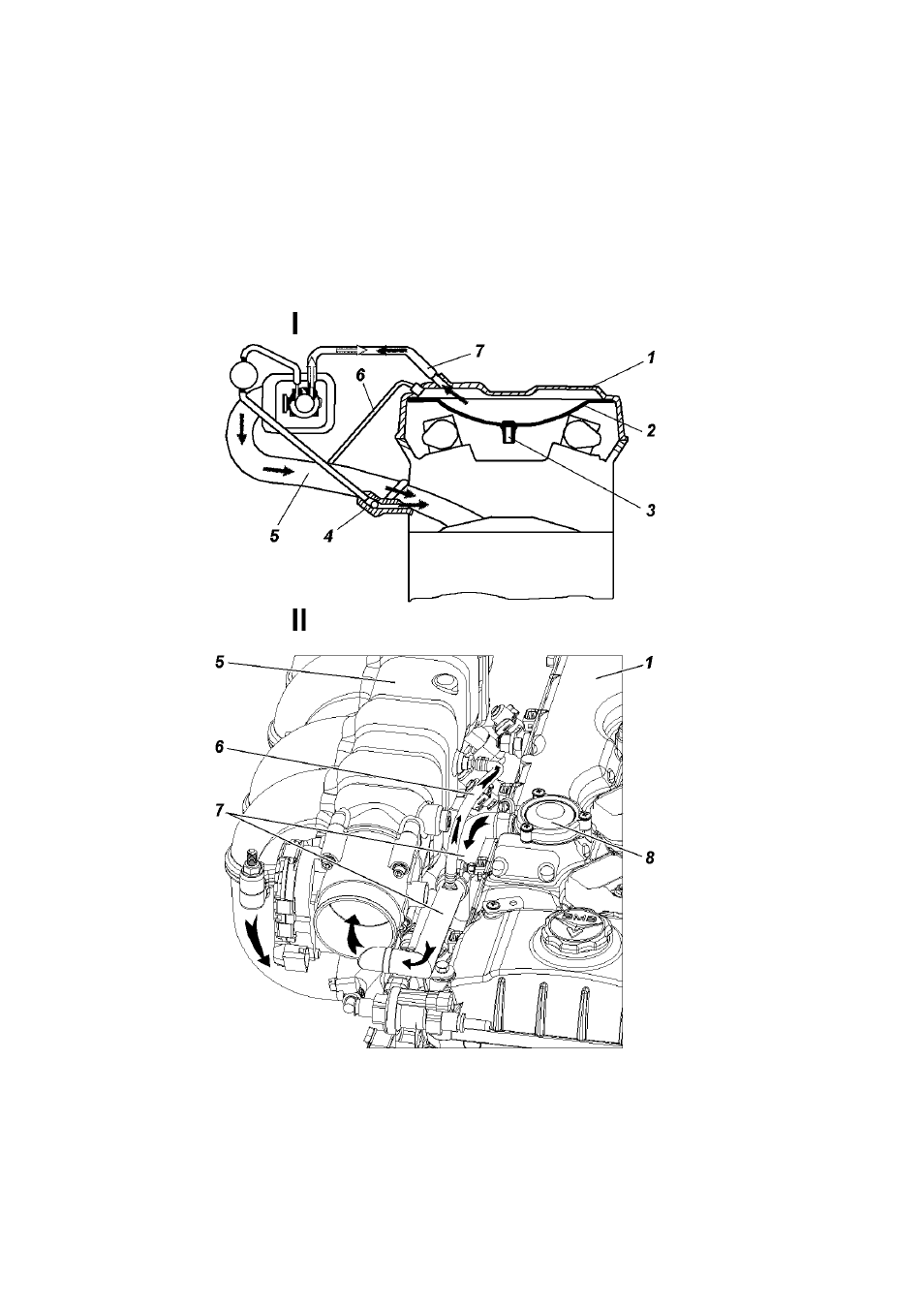

Рис. 9.21. Вентиляция картера двигателя ЗМЗ-409:
1 -крышка клапанов; 2 -маслоотражатель; 3 -трубка маслоотражательная;
4 -продольный канал системы холостого хода; 5 -ресивер с впускной
трубой; 6 -шланг малой ветви вентиляции; 7 -шланг основной ветви
вентиляции; 8 -клапан разрежения
I -Экологический класс 2; II -Экологический класс 3 (ЗМЗ-40904)
