28
36 -выключатель зажигания (УАЗ-315143, УАЗ-315148 -
выключатель пуска двигателя) (рис. 3.4). Выключатель
замка зажигания закреплен на рулевой колонке болтами с
отрывной головкой для предотвращения демонтажа замка
зажигания с противоугонным устройством обычными
ключами. На заводе головки болтов не отрываются с целью
сохранения возможности снятия замка с рулевой колонки
в предпродажный период. Потребитель должен сам принять
решение о необходимости отрыва головок болтов.
Выключатель замка зажигания имеет четыре положения:
0 -все выключено (положение фиксированное);
I -включено зажигание (положение фиксированное);
II -включен стартер (нефиксированное положение);
III -стоянка (положение фиксированное).
Ключ вынимается из замка только в положении III, при
этом срабатывает механизм запорного устройства,
блокирующий вал рулевого управления.
Для блокировки рулевого управления на стоянке
установите ключ в положение III, выньте его и поверните
рулевое колесо в любую сторону до щелчка, означающего,
что язычок запорного устройства замка совпал с пазом
стопорной втулки вала рулевого колеса.
При отпирании рулевого управления вставьте ключ в
выключатель зажигания и, покачивая вправо-влево рулевое
колесо, поверните ключ по часовой стрелке в положение 0.
В целях исключения случаев ошибочного включения
стартера при работающем двигателе (положение II ключа)
в конструкции механизма замка применена блокировка,
дающая возможность повторного пуска двигателя только
после возврата ключа в положение 0.
Запрещается выключать зажигание и вынимать ключ из
выключателя зажигания при движении автомобиля. Остановка

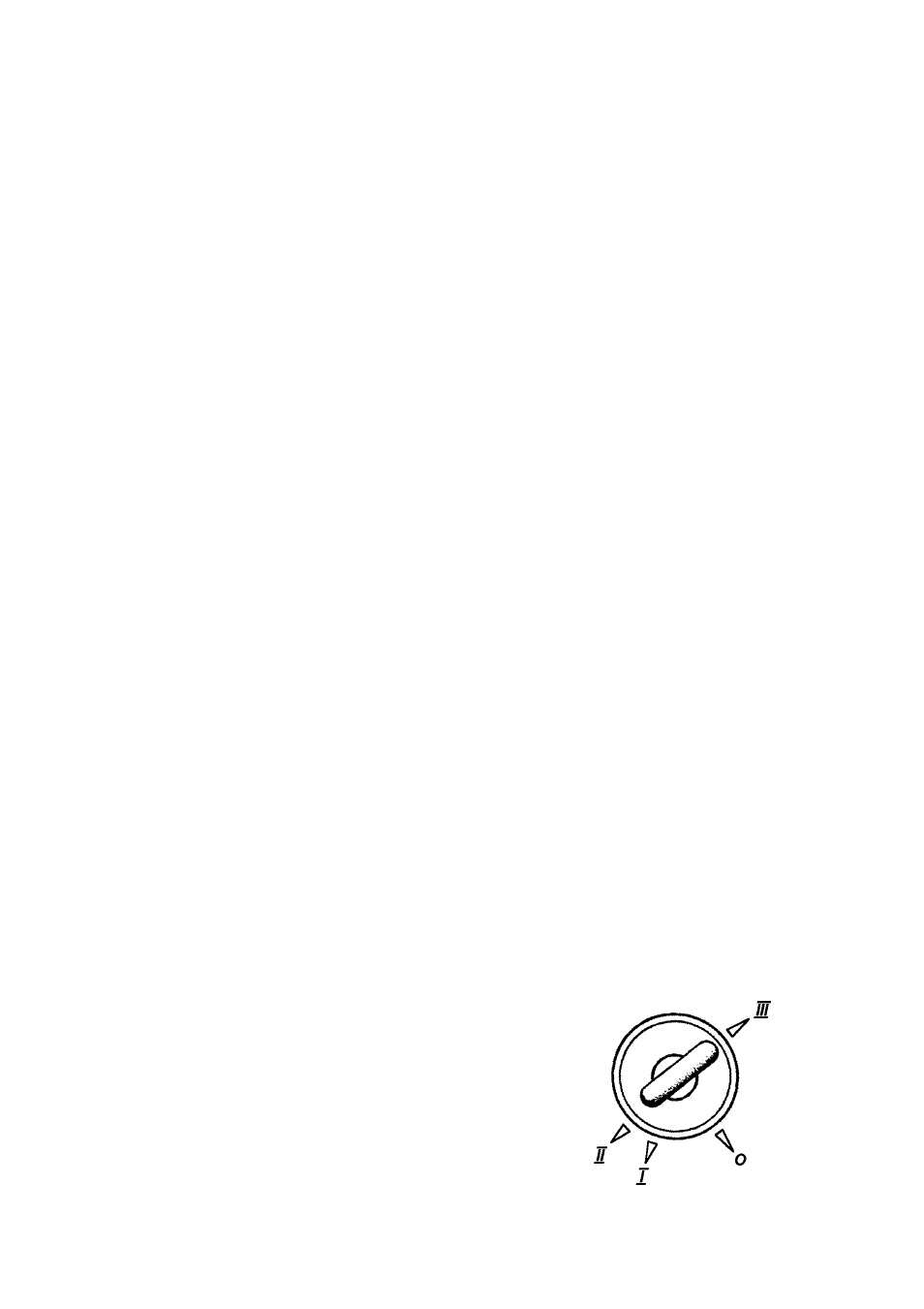

Рис. 3.4. Положение ключа в выключателе
зажигания (наименование позиций см. в
тексте)
двигателя приведет к потере
эффективности тормозов, а при вынутом
ключе зажигания вал рулевого управления
