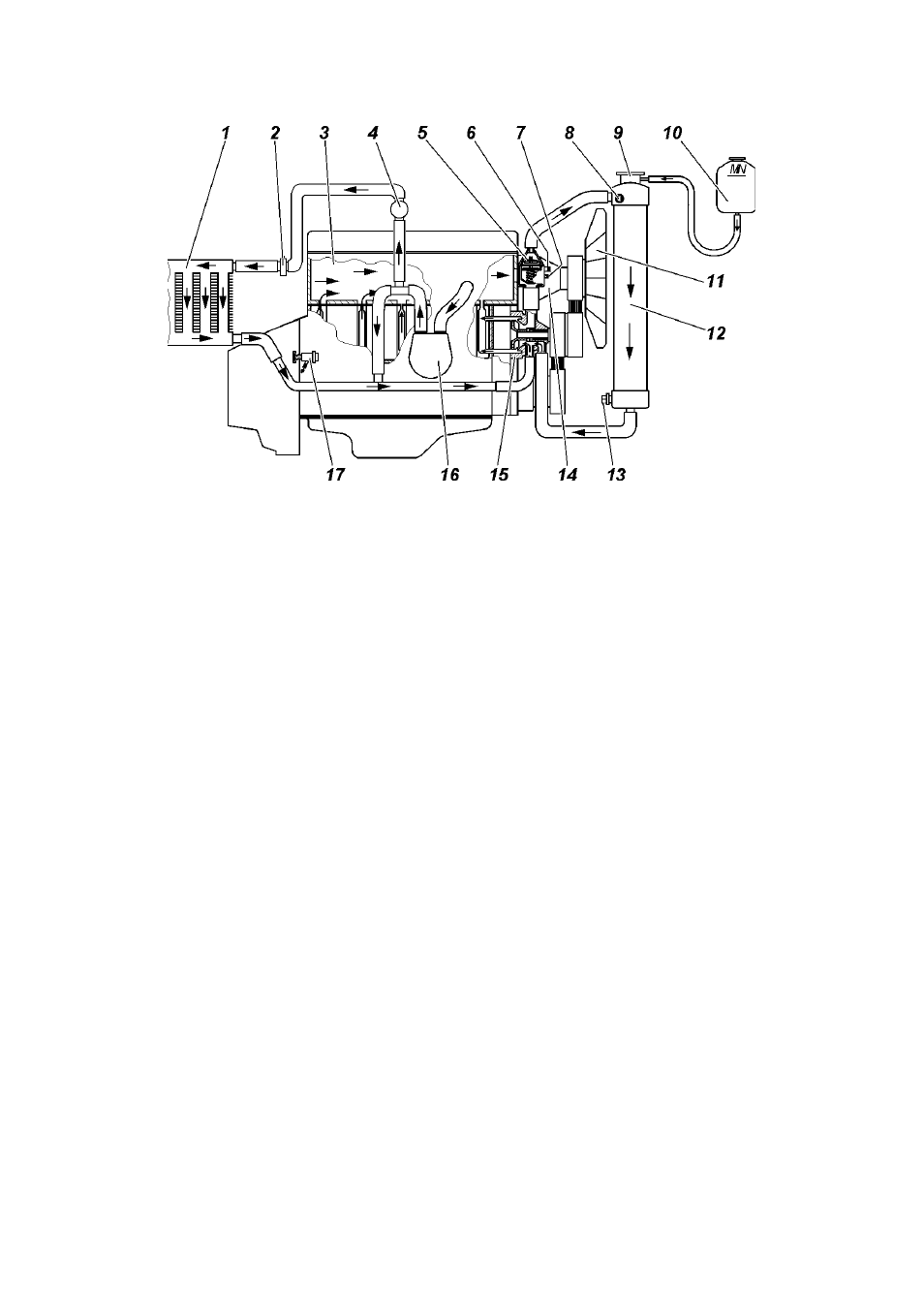

Рис. 9.32. Схема системы охлаждения двигателя:
1 -радиатор отопителя салона; 2 -краник отопителя салона; 3 -двигатель;
4 -дополнительный насос системы отопления; 5 -термостат; 6 -датчик
указателя температуры охлаждающей жидкости; 7 -датчик температуры
охлаждающей жидкости на блок управления; 8 -датчик сигнализатора
перегрева охлаждающей жидкости; 9 -заливная горловина радиатора;
10 -расширительный бачок; 11 -вентилятор; 12 -радиатор системы
охлаждения; 13 -сливная пробка; 14 -привод вентилятора; 15 -насос;
16 -теплообменник жидкостно-масляный; 17 -сливной краник на блоке
цилиндров (или пробка)
повреждения или при чрезмерном растяжении.
Натяжение ремня привода вентилятора и насоса гидро-
усилителя рулевого управления производите в следующей
последовательности:
- ослабьте болт 4 (рис. 9.33), гайку 5 и контргайку 2;
- вращая натяжной болт 3, переместите насос до
нормального натяжения ремня;
- затяните болт 4, гайку 5 и контргайку 2.
Замену ремня производите в следующей
последовательности:
- ослабьте болт 4, гайку 5 и контргайку 2;
- вращая натяжной болт 3, ослабьте натяжение ремня;
-замените ремень и произведите его натяжение, как
указано выше.
Натяжение ремня привода генератора и насоса системы
охлаждения производите в следующем порядке:
- ослабьте болт крепления натяжного ролика 2 (рис.9.34);
