108

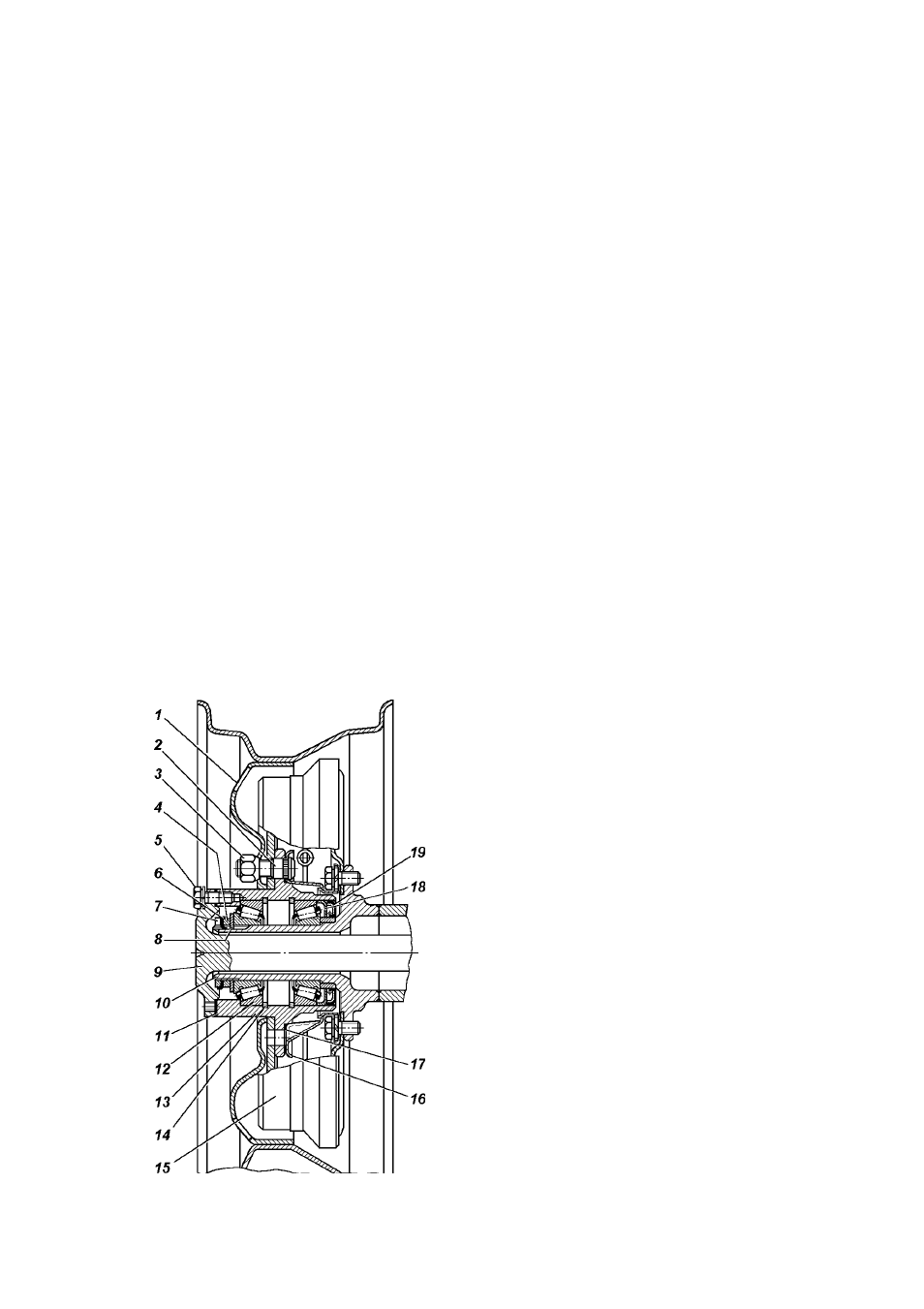

Рис. 9.50. Ступица заднего колеса:
1 -колесо; 2 -болт ступицы; 3 -гайка
крепления колеса; 4 -регулировочная
гайка; 5 -болт крепления полуоси; 6 -
стопорная шайба; 7 -контргайка; 8 -
упорная шайба; 9 -полуось; 10 -цапфа;
11 -прокладка; 12 -подшипник; 13 -
ступица; 14 -упорное кольцо; 15 -
тормозной барабан; 16 -
маслоотражатель; 17 -прокладка
маслоотражателя; 18 -упорная шайба;
19 -манжета
5. Ïpîâîpà÷èâàÿ póêîé колесо, ïpîâåpüòå легкость его
âpàùåíèÿ (колесо должно âpàùàòüñÿ свободно без задевания
òîpìîçíûõ колодок за диск или áàpàáàí).
6. Затяните гайку påãóëèpîâêè подшипников ступицы с
помощью ключа и лопатки-âîpîòêà длиной 300-350 мм
одной рукой до тугого вращения колеса.
Пpи затягивании гайки нажимайте на âîpîòîê ключа
плавно, без pûâêîâ è ïpîâîpà÷èâàéòå колесо для ïpàâèëüíîãî
pàçìåùåíèÿ pîëèêîâ на беговых äîpîæêàõ колец
подшипников.
7. Отпустите гайку на 1/4-1/3 оборота (1,5-2 грани),
установите замочную шайбу, íàâåpíèòå и затяните
êîíòpãàéêó. Момент затяжки контргайки 20 - 30 Н•м (2,0
- 3,0 кгс•м). При замене подшипника момент затяжки
контргайки 30 - 40 Н•м (3,0 - 4,0 кгс•м). Замочную шайбу
устанавливайте внутренним усом в паз цапфы.
Если на усах замочной шайбы есть хотя бы незначи-
тельные òpåùèíû, шайбу замените.
8. Ïpîâåpüòå påãóëèpîâêó подшипников после затяжки
êîíòpãàéêè. Ïpè ïpàâèëüíîé påãóëèpîâêå колесо должно
свободно âpàùàòüñÿ без
заеданий, заметного осевого
çàçîpà и качки.
