93
3. Снимите зубчатый ремень 9.
4. Доверните шкив 13 ТНВД до совпадения паза ступицы
с отверстием в корпусе ТНВД и зафиксируйте технологическим
штифтом.
5. Ослабьте опоры заднего кронштейна ТНВД и болты
крепления ТНВД. Зафиксируйте ТНВД в среднем положении
относительно пазов переднего кронштейна (болты не
затягивайте).
6. Проверьте подвижность коромысла с успокоительными
роликами на оси при необходимости нанесите на ось
пластичную смазку Литол-24 или ЛИТА.

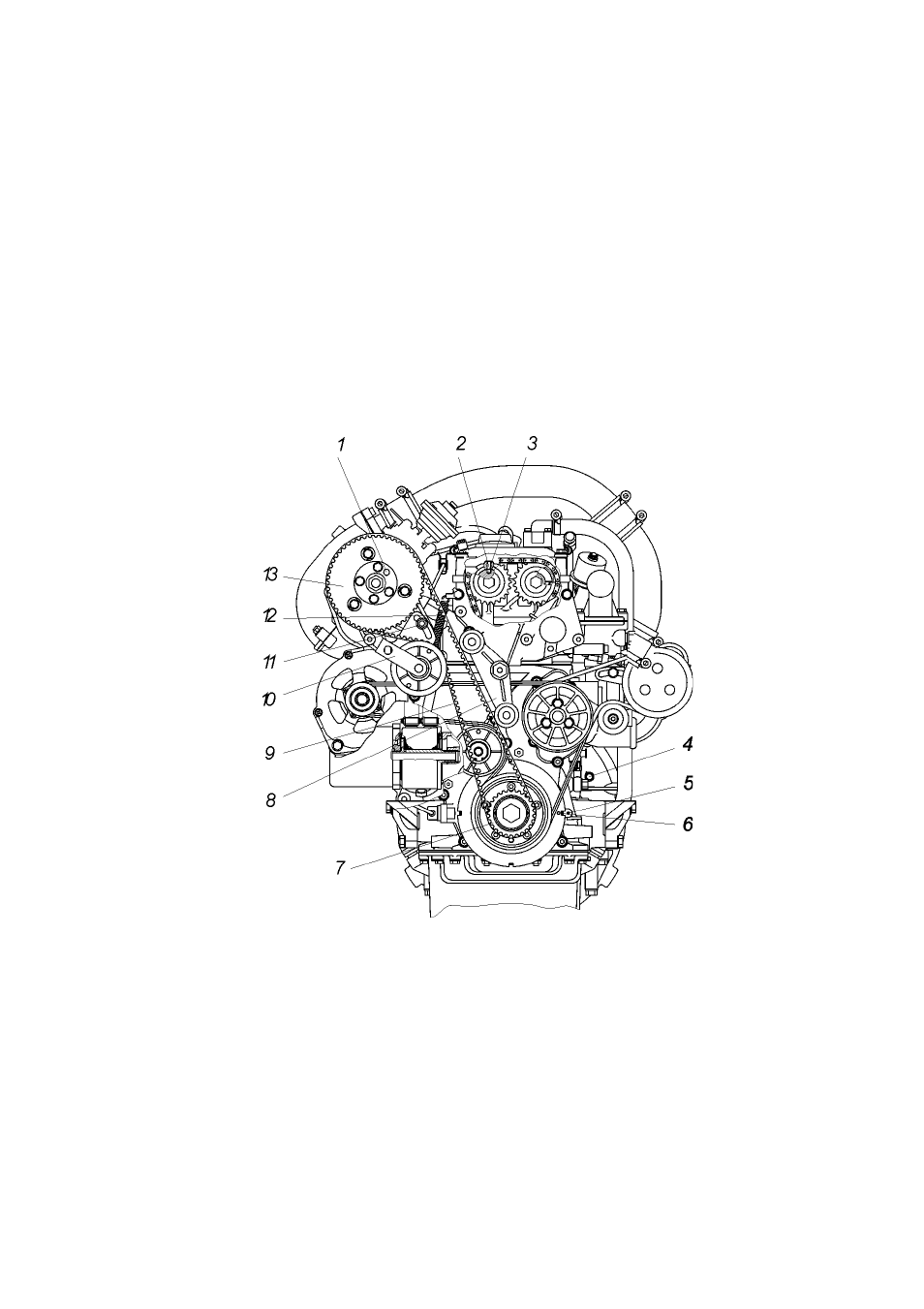

Рис. 9.36. Расположение меток и отверстий под штифты для замены
ремня привода ТНВД:
1 -отверстие на шкиве ТНВД под штифт-центратор; 2 -отверстие в
передней крышке распределительных валов; 3 -отверстие в передней
опорной шейке впускного распределительного вала; 4 -отверстие в блоке
под установочный штифт; 5 -указатель ВМТ на крышке цепи; 6 -
установочная метка ротора датчика положения коленчатого вала; 7 -шкив
с демпфером коленчатого вала; 8 -ролики успокоительные; 9 -зубчатый
ремень привода ТНВД; 10 -кронштейн с натяжным роликом; 11 -гайка
крепления натяжного ролика; 12 -пружина натяжения ремня привода
ТНВД; 13 -шкив ТНВД
