Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 36
36
Заднее трехместное сиденье (рис. 3.8) может быть
разложено для организации спального места или сложено
для увеличения объема грузового помещения.

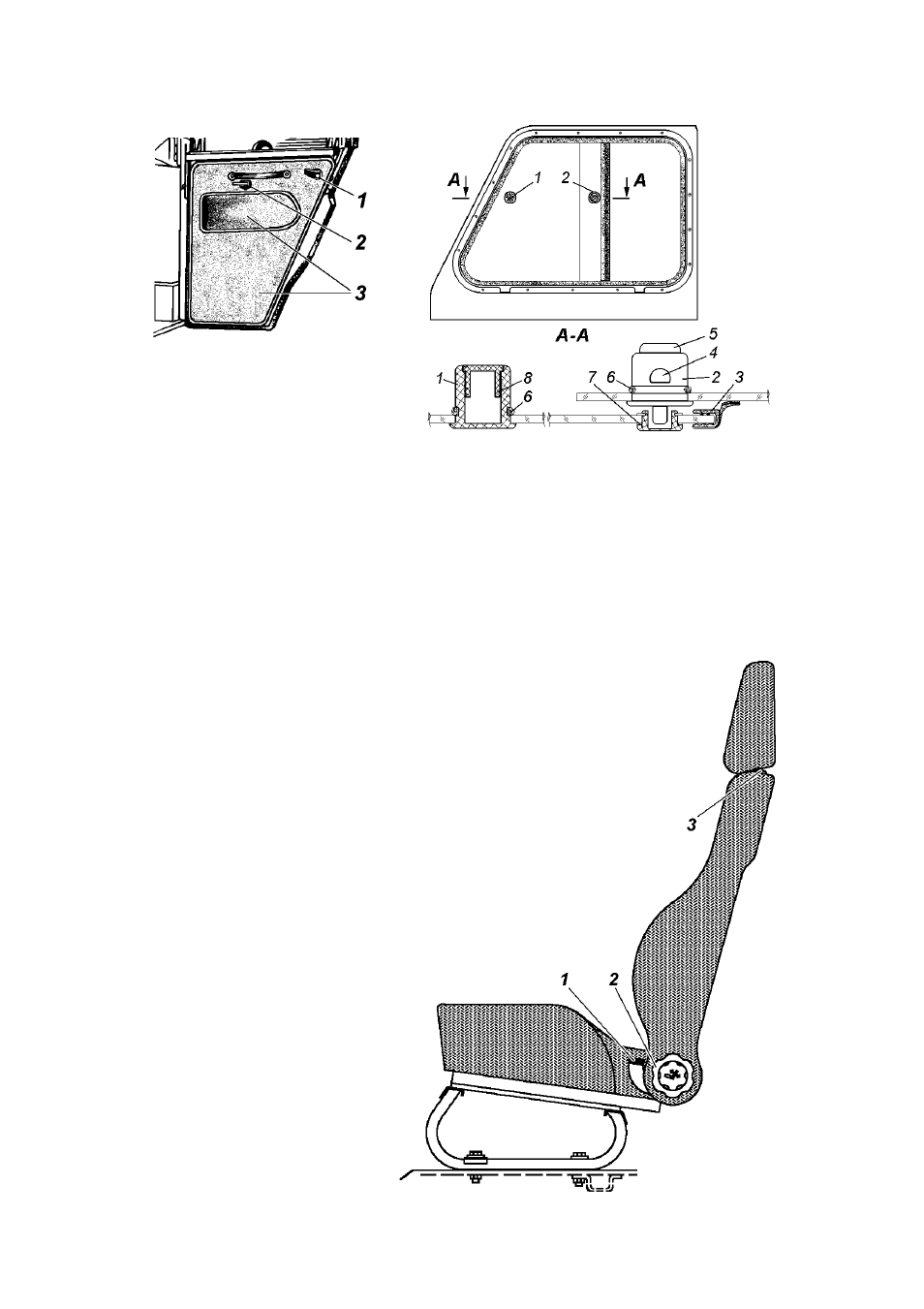

Рис. 3.7. Переднее сиденье:
1 -рычаг фиксации про-
дольного перемещения си-
денья; 2 -ручка регулировки
наклона спинки сиденья
(кайпер); 3 -кнопка фиксатора
подголовника
Трансформация сидений
Образование спального места:
-разложите откидные сиденья в рабочее
положение;
-вращением ручек 1 (см. рис.3.8) наклоните
спинки заднего трехместного сиденья назад до
упора в подушки откидных сидений;
Рис. 3.5. Передняя
дверь:
1 -ручка блокировки
замка; 2 -ручка
открывания двери; 3 -
обивка двери
Рис. 3.6. Надставка двери:
1 -ручка , 2 -ручка-запор , 3 -уплотнитель
надставки, 4 -отпирающая кнопка, 5 -
запирающая кнопка, 6 -стопорное кольцо,
7 -втулка-заглушка, 8 -заглушка ручки
