Заправку системы производите в следующем порядке:
1. Отсоедините тягу сошки от сошки или вывесите
передние колеса.
2. Снимите крышку масляного бака, залейте масло до его
появления над фильтрующей сеткой (не более чем на 5 мм).
3. Не запуская двигатель, поверните рулевое колесо или
входной вал механизма от упора до упора до окончания выхода
пузырьков воздуха из масла в баке. Долейте масло в бак.
4. Запустите двигатель, одновременно доливая масло в бак.
Примечание. В случае обильного вспенивания масла в
баке, что свидетельствует о попадании воздуха в систему,
двигатель заглушите и дайте маслу отстояться не менее 20
мин (до выхода пузырьков воздуха из масла). Осмотрите
места присоединения шлангов к агрегатам системы
гидроусилителя и при необходимости устраните
негерметичность.
5. Дайте двигателю поработать 15 - 20 сек и прокачайте
систему гидроусилителя для удаления остаточного воздуха из
рулевого механизма поворотом рулевого колеса от упора до
упора, не задерживая в крайних положениях, по три раза в
каждую сторону.
6. При необходимости долейте масло в бак.
7. Закройте бак крышкой и затяните гайку крышки уси-
лием руки.
8. Присоедините тягу сошки, затяните и зашплинтуйте
гайку шарового пальца.
Обслуживание расходного и предохранительного клапанов
насоса. При загрязнении расходного и предохранительного
клапанов промойте их. Для этого:
1. Отверните пробку-заглушку 9 (рис. 9.52), расположенную
над выходным отверстием насоса.
2. Выньте пружину 5 и золотник 1 расходного клапана,

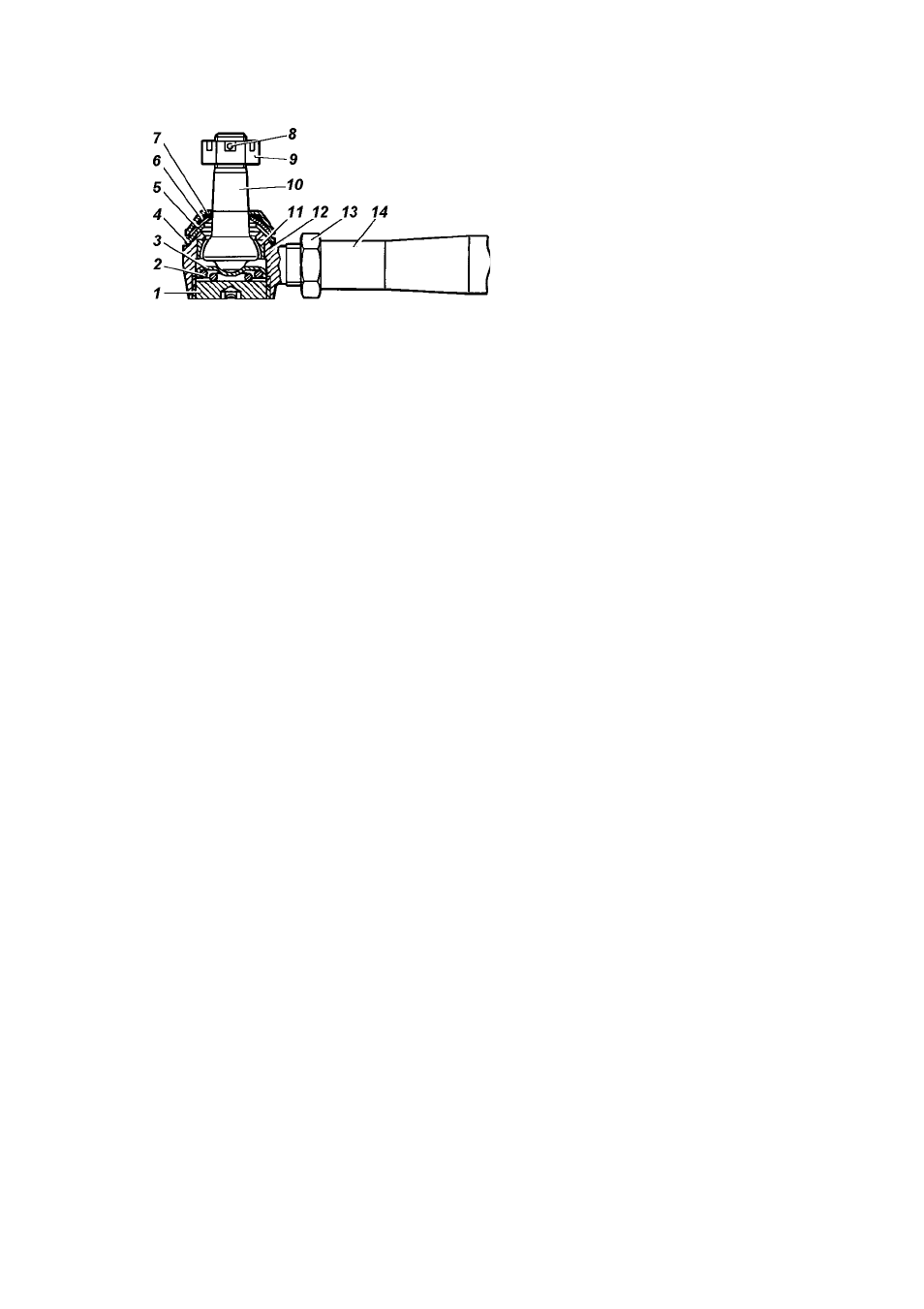

Рис. 9.51. Шарнир рулевых тяг:
1 -заглушка; 2 -пружина; 3 -
пята; 4 -шайба сферическая
нижняя; 5 -шайба сферическая
верхняя; 6 -кольцо защитное;
7 -пружинный колпачок; 8 -
шплинт; 9,13 -гайка; 10 -палец
шаровый; 11 -сухарь; 12 -
наконечник; 14 -тяга
