бачок нет необходимости, т.к. при установке новых колодок
уровень жидкости в бачке поднимается до нормального.
Сигнальная лампа аварийного уровня жидкости в бачке
загорается, когда уровень жидкости опустится ниже метки
"MIN", что при частично изношенных или новых накладках
колодок тормозных механизмов говорит о потере гер-
метичности системы и об утечке жидкости. Доливку жид-
кости в этом случае производите только после
восстановления герметичности системы.
Одновременно с проверкой уровня жидкости в бачке
проверяйте исправность работы датчика аварийного уровня,
для чего нажмите сверху на центральную часть защитного
колпачка 1 (при включенном зажигании на щитке приборов
должна загореться сигнальная лампа).
Проверяйте состояние тормозных шлангов. При
появлении трещин на наружной поверхности, шланги
необходимо заменить.

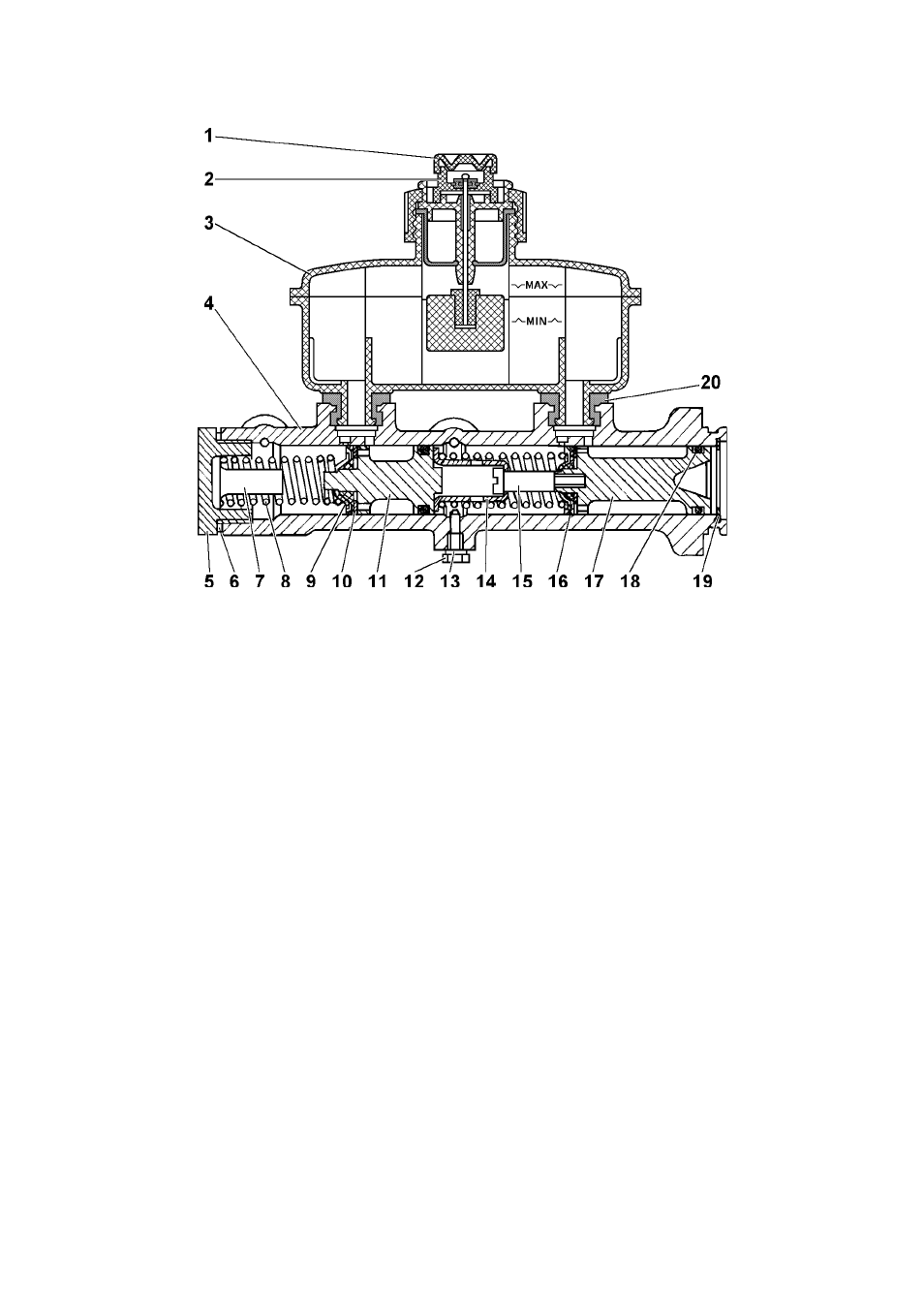

Рис. 9.53. Главный тормозной цилиндр:
1 -защитный колпачок; 2 -крышка с датчиком аварийного уровня тормозной
жидкости; 3 -бачок; 4 -картер главного тормозного цилиндра; 5 -пробка;
6,13-прокладки; 7 -вкладыш пробки; 8 -пружина; 9 -седло пружины; 10 -
шайбы; 11 ,17-поршни; 12 -упорный болт; 14 -втулка-ограничитель; 15 -
винт-упор; 16 - уплотнительная манжета; 18 -наружная манжета; 19 -
стопорное кольцо; 20 -соединительная втулка
