Карданная передача
Шлицевое соединение смазывается ÷åpåç ïpåññ-
масленку 1 (рис. 9.43), а игольчатые подшипники
смазываются ÷åpåç ïpåññ-масленки 2 на êpåñòîâèíàõ.
Смазку в подшипники подавать до тех поp, пока она не
появится из-под pàáî÷èõ êpîìîê манжет êpåñòîâèíû.
Ïpèìåíåíèå солидола и смесей, его ñîäåpæàùèõ, пpи

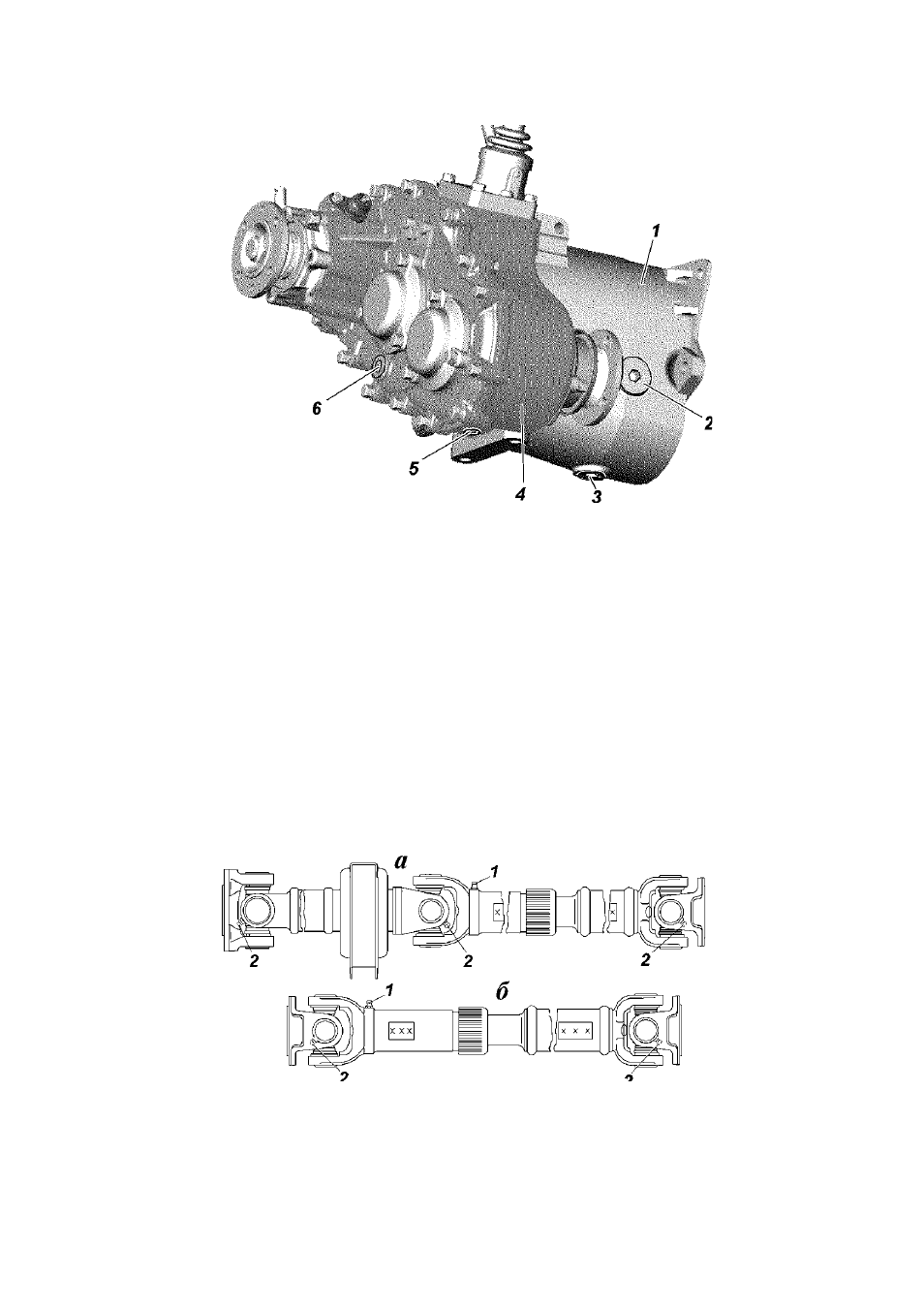

Рис. 9.42. Четырехступенчатая коробка передач и раздаточная коробка:
1 -коробка передач; 2 -пробка заливного отверстия картера коробки
передач; 3 -пробка сливного отверстия картера коробки передач; 4 -
раздаточная коробка; 5 -пробка сливного отверстия картера раздаточной
коробки; 6 -пробка заливного отверстия картера раздаточной коробки
Рис. 9.43. Задний карданный вал:
а -автомобиля УАЗ-3153; б -остальных автомобилей; 1 -пресс-масленка
для смазки шлицевого соединения; 2 -пресс-масленка для смазки
игольчатых подшипников шарнира
