Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 128
128
1. Установите полностью
заправленный и снаряженный
автомобиль с нормальным давлением
воздуха в шинах и нагруженным
сиденьем водителя 750 Н (75 кгс) на
ровной горизонтальной площадке на
расстоянии 5 м от экрана со
специальной разметкой (рис. 9.63).
2. Установите ручку гидрокорректора
фар на панели приборов в положение,
соответствующее нагрузке автомобиля
с одним водителем.
3. Включите ближний свет фар и,
поочередно закрывая каждую фару,
вращением регулировочных винтов
добейтесь, чтобы светотеневая граница
слева от точек Е и Е' совпадала с

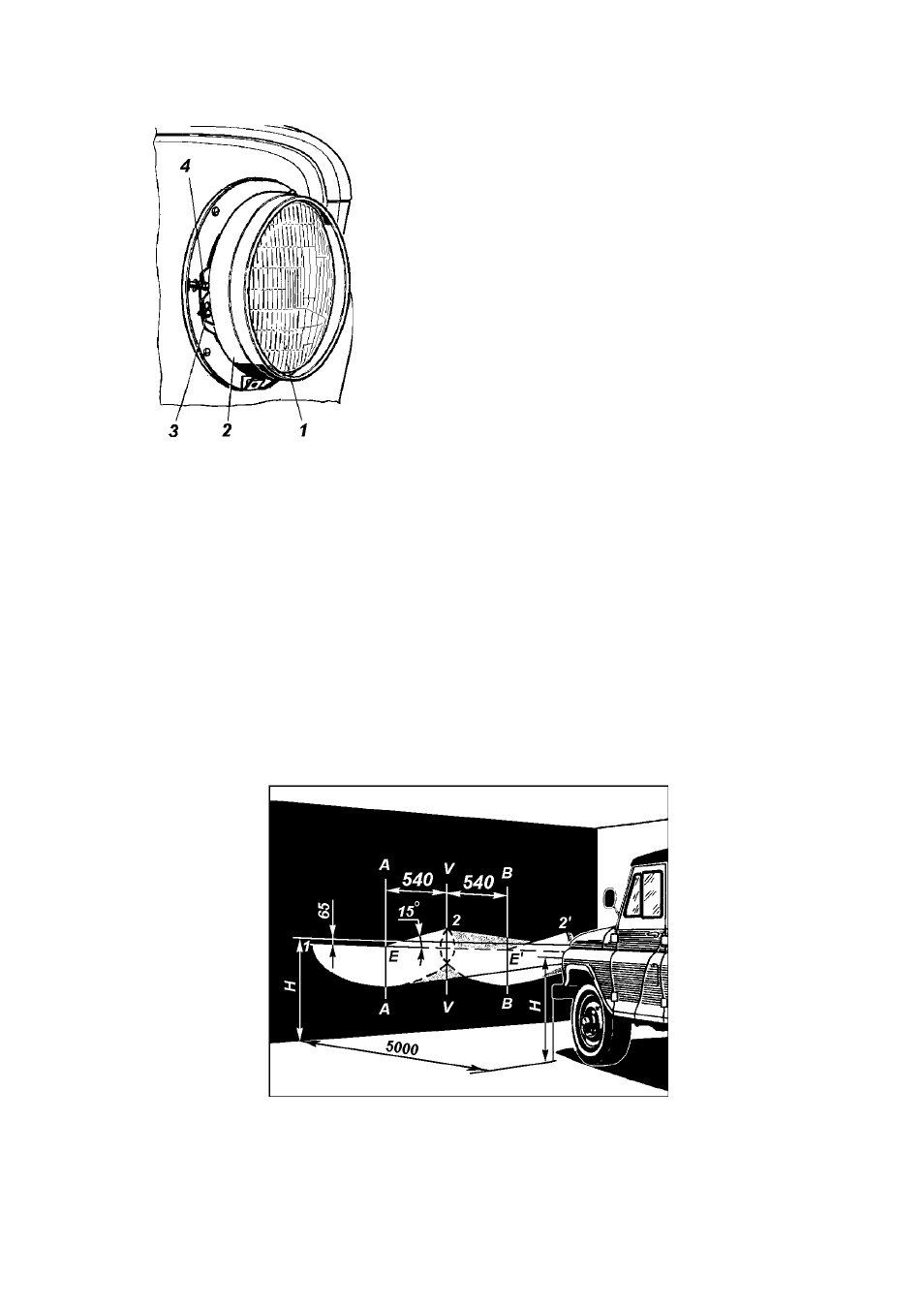

Рис. 9.62. Ôàpà:
1 -оптический элемент;
2 -âíóòpåííèé ободок;
3 -винты; 4 -påãóëèpî-
вочные винты
линией 1, а справа - с линиями 2 и 2' для левой и правой фар
соответственно. Точки перелома светотеневой границы
должны совпадать с точками Е и Е'.
Если отрегулировать фары не удается, то необходимо
проверить работоспособность корректора фар.
Корректор ремонту не подлежит. В случае повреждения
замените корректор.
Рис. 9.63. Разметка ýêpàíà äëÿ påãóëèpîâêè фар:
Н - pàññòîÿíèå öåíòpà фаp от ópîâíÿ земли; V-V - проекция продольной
оси автомобиля; А-А, В-В - оси центров фар
