Инструкция по эксплуатации УАЗ Hunter УАЗ-3153
Страница 114
114
Дисковые тормозные механизмы передних колес. Для осмотра
тормозных колодок 2 (рис. 9.54) установите автомобиль на
горизонтальной площадке, затормозите стояночным тормозом
и снимите колесо. Осмотр колодок проводите через окно в
суппорте 4. Если фрикционные накладки износились до
толщины 1,5-2,0 мм, то замените колодки новыми. Замену
производите на обоих передних колесах.
Для замены тормозных колодок отверните болты 16,
снимите держатель 18 и пружину 1.
Проверьте состояние тормозного диска. Если на поверхности
тормозного диска имеются глубокие риски и задиры, то его
необходимо снять с автомобиля, очистить и отшлифовать. При
износе диска до толщины 20,4 мм замените его новым.
Проверьте защитные колпачки 5 и чехлы 8, которые
должны быть без повреждений и правильно установлены в
гнездах и при необходимости замените их.
Проверьте наличие смазки на наружной поверхности
втулок 10 в зоне чехлов 8 и при необходимости смазать
смазкой УНИОЛ 2М/1 ТУ 38.5901243-92.

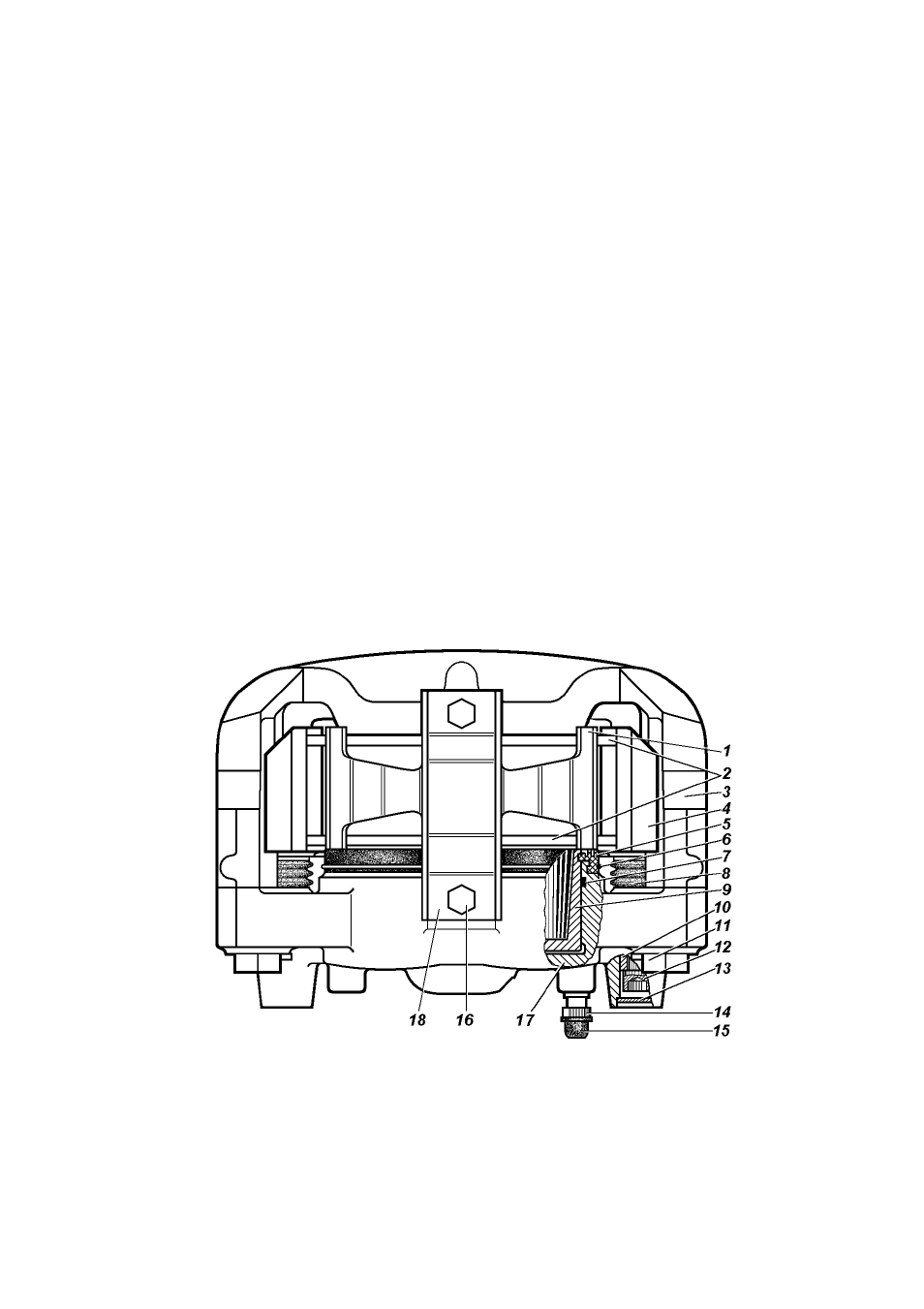

Рис. 9.54. Передние дисковые тормоза:
1 -пружина; 2 -колодки; 3 -скоба; 4 -суппорт; 5 -защитный колпачок; 6 -
стопорное кольцо; 7 -уплотнительное кольцо; 8 -защитный чехол; 9 -
поршень; 10 -втулка; 11 -болт; 12 -винт; 13 -заглушка; 14 -перепускной
клапан; 15 -колпачок; 16 -болты крепления держателя пружины; 17 -блок
цилиндров; 18 -держатель пружины
