112
а пробку-заглушку установите на место, что предотвратит
вытекание масла.
3. Отверните седло 6 предохранительного клапана, выньте
шарик 4, направляющую 3 и пружину 2. Выньте кольцо 8 и
фильтр 7 из седла предохранительного клапана.
4. Промойте детали и продуйте сжатым воздухом.
5. Сборку производите в обратном порядке. При сборке
соблюдайте чистоту. При разборке и сборке, чтобы не
нарушить регулировку предохранительного клапана, не
изменяйте количество регулировочных прокладок 11.
Тормозные системы
Уровень тормозной жидкости в бачке 3 (рис. 9.53)
проверяется визуально по меткам, нанесенным на корпусе
бачка, выполненного из полупрозрачной пластмассы. При
снятой крышке 2 и новых накладках тормозных механизмов
уровень жидкости должен быть на метке "MAX". Если
гидропривод тормозов исправен, понижение уровня
жидкости в бачке связано с износом накладок колодок
тормозных механизмов. Понижение уровня жидкости до
метки "МIN" косвенно свидетельствует об их предельном
износе. В этом случае необходимо вести непосредственный
контроль за состоянием накладок, а доливать жидкость в

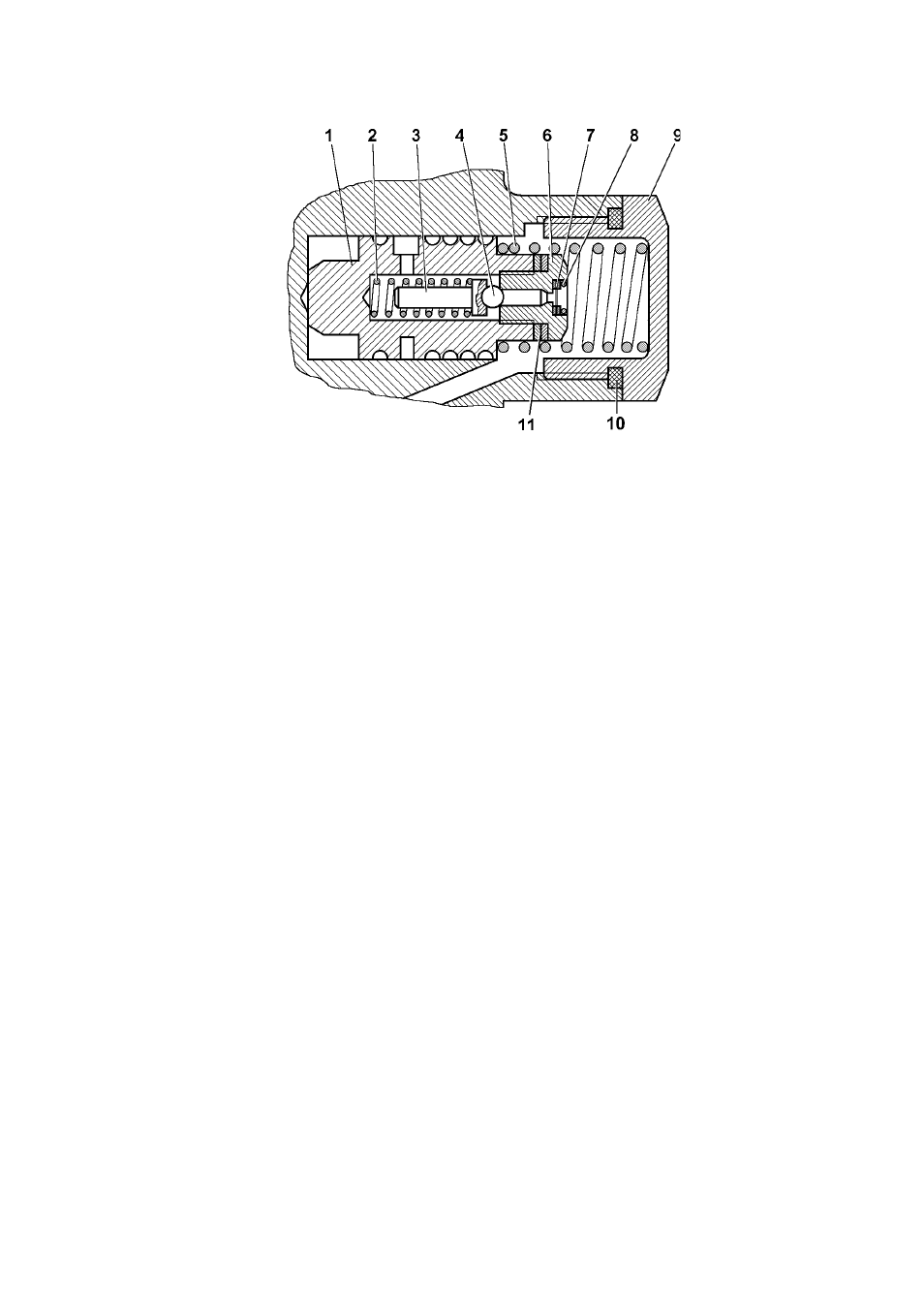

Рис. 9.52. Расходный и предохранительный клапаны насоса:
1 -золотник расходного клапана; 2 -пружина предохранительного клапана;
3 -направляющая пружины предохранительного клапана; 4 -шарик
предохранительного клапана; 5 -пружина золотника; 6-седло предохра-
нительного клапана; 7 -фильтр; 8 -кольцо; 9 -пробка-заглушка; 10 -
прокладка уплотнительная; 11 -прокладки регулировочные
