22 -рычаг включения переднего моста и понижающей
передачи. На автомобиль возможна установка однорычажной
или двухрычажной раздаточной коробки (положения
рычагов см. на рис. 3.3);
23+ -выключатель противотуманных фар с встроенными
лампами подсветки и контроля включения;
24 -рычаг переключения передач. На автомобиль возможна
установка коробок переключения передач с различными
схемами переключения (положения рычагов см. на рукоятке
рычага переключения передач и на рис. 3.3);
25 -рычаг стояночного тормоза. Для включения стояноч-
ного тормоза переместите рычаг вверх, для выключения наж-
мите на кнопку на торце и переместите рычаг вниз до упора;
26 -выключатель противотуманных задних огней с встроен-
ными лампами подсветки и контроля включения;
27 -трехпозиционный переключатель электродвигателя
отопителя;
28 -выключатель наружного освещения;
29 -ручка управления воздушной заслонкой карбюратора
(УАЗ-31519). Ручка фиксируется поворотом на 90° в любую
сторону;
30 -педаль акселератора;
31 -педаль тормоза;
32 -педаль выключения сцепления;
33 -рычаг привода замка капота;
34 -розетка переносной лампы;
35 -ручка управления жалюзи радиатора. При вытягивании
ручки створки жалюзи закрываются;

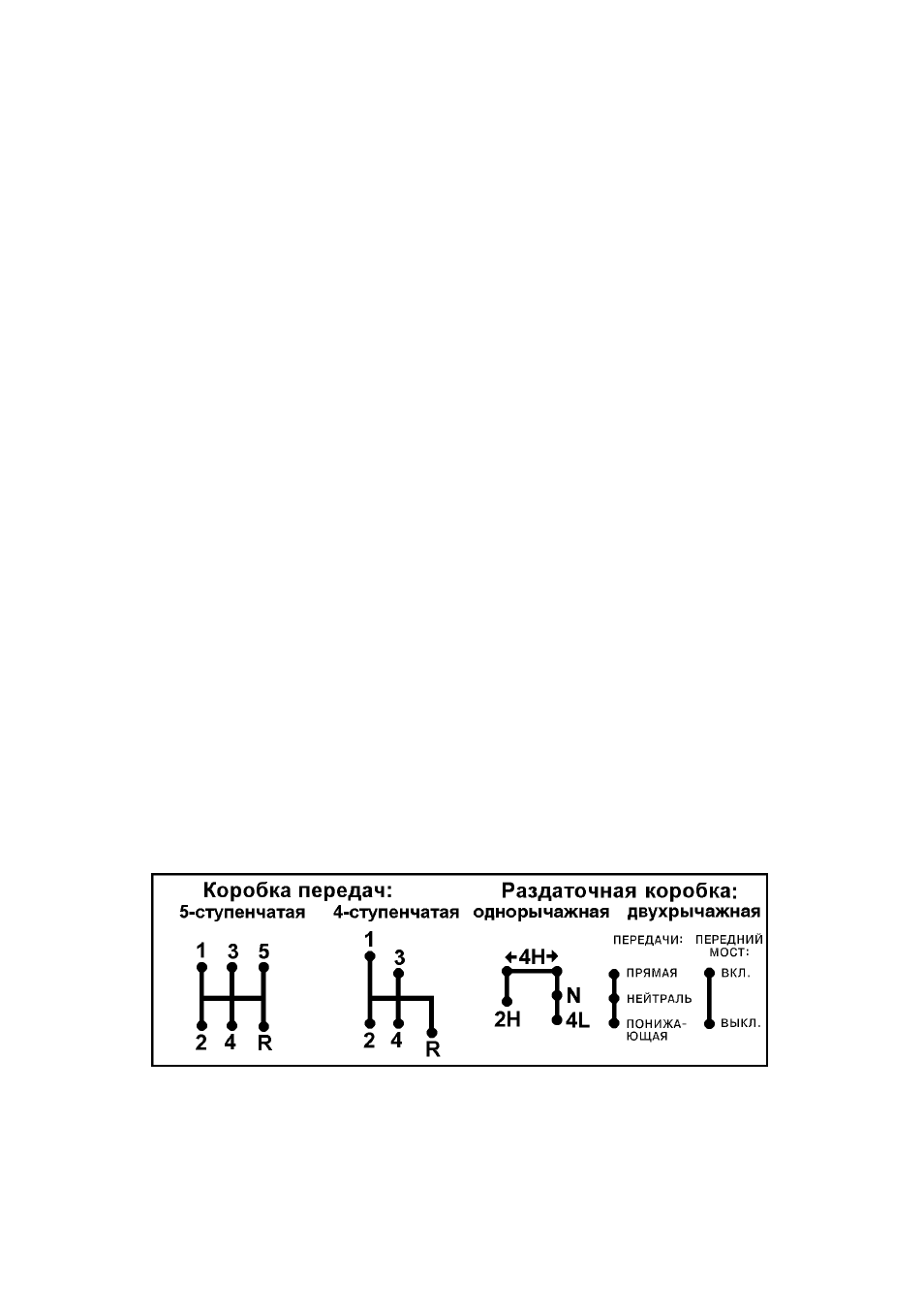

Рис. 3.3. Положения рычагов коробки переключения передач и
раздаточной коробки:
1-5 -передачи; R -задний ход; 2Н -прямая передача, передний мост
выключен; 4Н -прямая передача, включен передний мост (основное
положение - правое); N -нейтральное положение; 4L -включен передний
мост и понижающая передача.
