HEIDENHAIN iTNC 530
97
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки

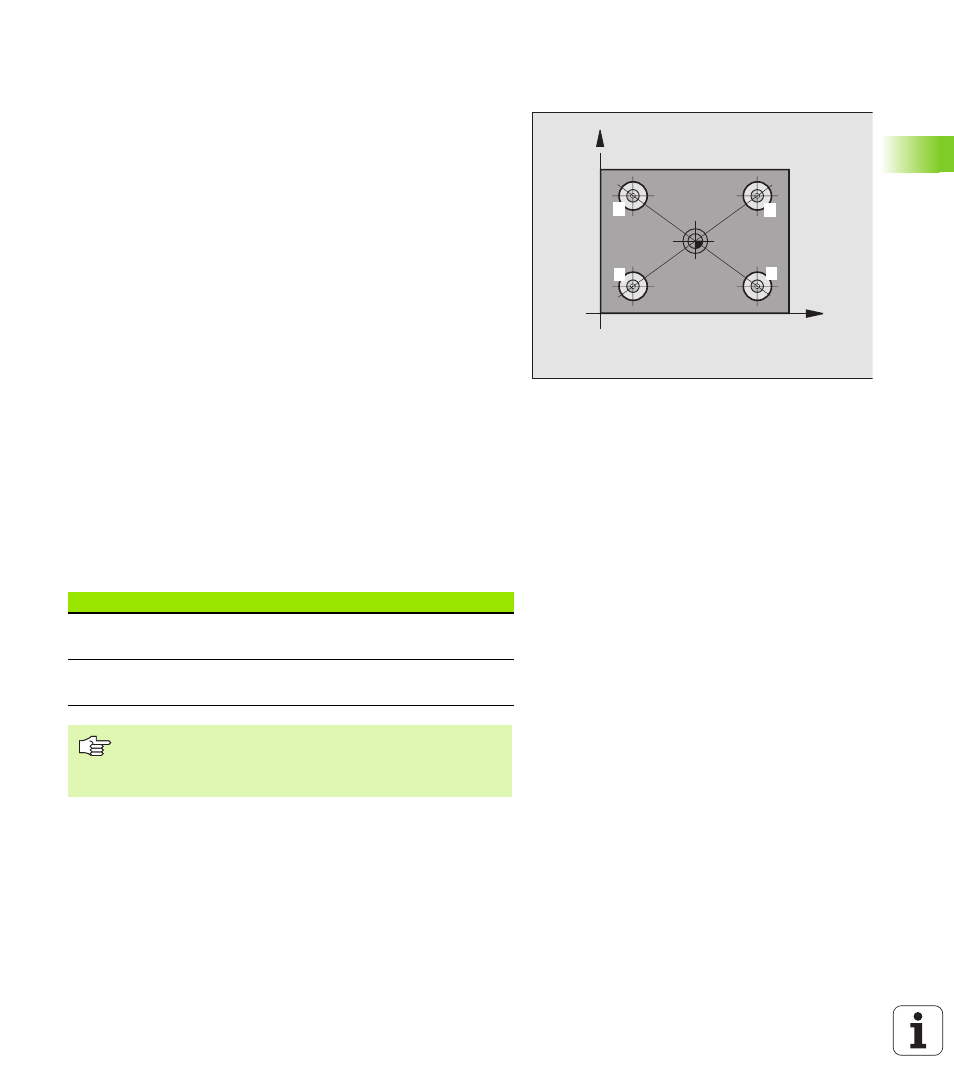

ОПОРНАЯ ТОЧКА ЦЕНТР 4 ОТВЕРСТИЙ
(цикл зонда 418, DIN/ISO: G418)
Цикл зонда 418 рассчитывает дважды точку пересечения
соединительных линий двух центров отверстий и установливает
эту точку пересечения в качестве опорной точки. Альтернативно
УЧПУ может записывать эту точку в таблицы нулевых точек или в
таблицы предустановки.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к центру первого отверстия
1
2 Затем зонд перемещается на заданную высоту измерения и
определяет путем контактирования первый центр отверстия
3 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
2
4 Затем УЧПУ перемещает зонд на заданную высоту измерения
и определяет путем контактирования второй центр отверстия
5 УЧПУ повторяет операцию 3 и 4 для отверстий
3
и
4
6 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
“Сохранение расчитанной опорной точки в памяти” на
странице 66). УЧПУ рассчитывает опорную точку как точку
пересечения соединительных линий центров отверстий
1
/
3
и
2
/
4
и записывает фактзначения в представляемых ниже
параметрах Q
7 Если требуется оператором УЧПУ определяет затем в
отдельной операции контактирования опорную точку на оси
зонда
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Фактзначение, точка пересечения,
главная ось
Q152
Фактзначение, точка пересечения,
вспомогательная ось
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
