Страница 136
136
3 Циклы импульсной системы для автоматического контроля загатовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к
8

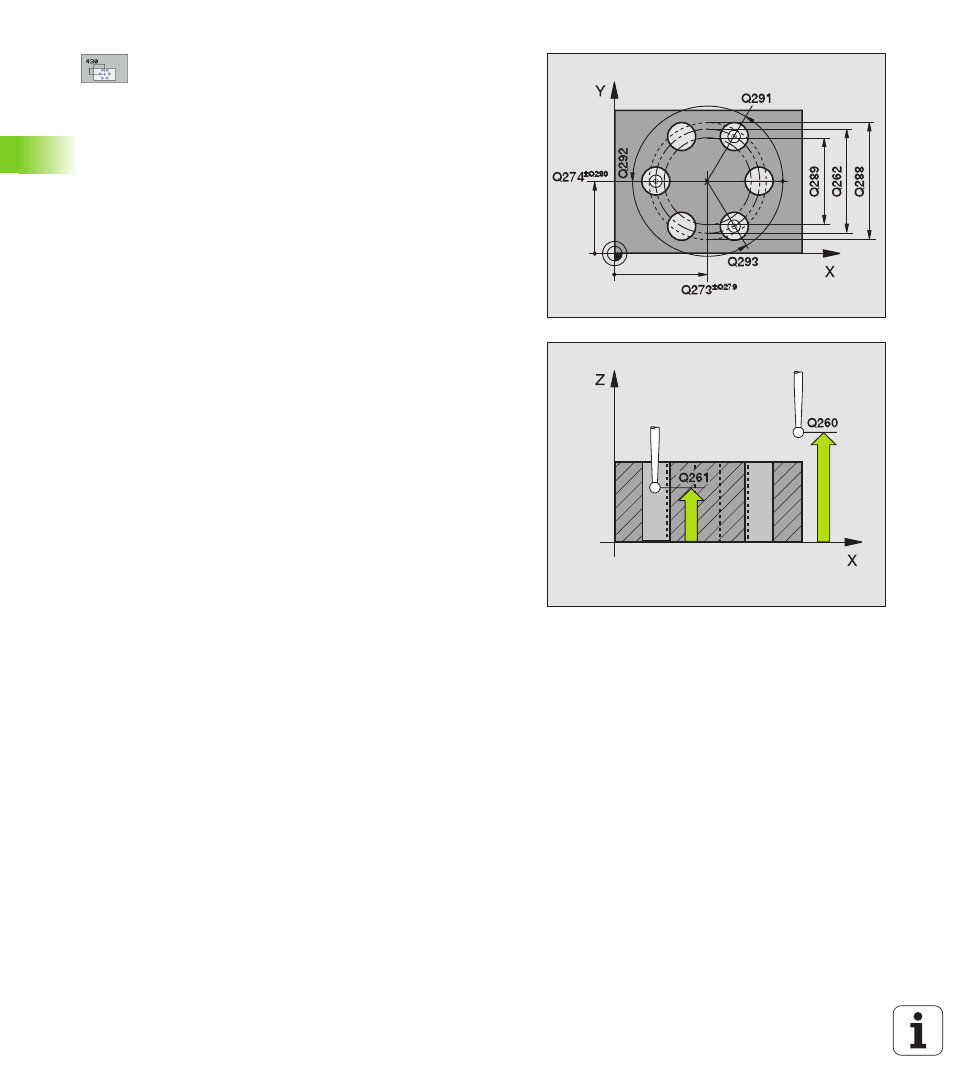

Центр 1-ой оси Q273 (абсолютно): Центр
окружности отверстий (заданное значение) на
главной оси плоскости обработки
8
Центр 2-ой оси Q274 (абсолютно): Центр
окружности отверстий (заданное значение) на
вспомогательной оси плоскости обработки
8
Заданный диаметр Q262: Ввести диаметр
окружности отверстий.
8
Угол 1. отверстия Q291 (абсолютно): Угол в
полярных координатах первого центра отверстия
на плоскости обработки
8
Угол 2. отверстия Q292 (абсолютно): Угол в
полярных координатах второго центра отверстия
на плоскости обработки
8
Угол 3. отверстия Q293 (абсолютно): Угол в
полярных координатах третьего центра отверстия
на плоскости обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Максимальный размер Q288: Максимально
разрешаемый диаметр окружности отверстий
8
Наименьший размер Q289: Наименьший
разрешаемый диаметр окружности отверстий
8
Значение допуска центр 1-ой оси Q279
(абсолютно): Разрешаемое отклонение
положения на главной оси плоскости обработки
8
Значение допуска центр 2-ой оси Q280
(абсолютно): Разрешаемое отклонение
положения на вспомогательной оси плоскости
обработки
