HEIDENHAIN iTNC 530
129
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к
8

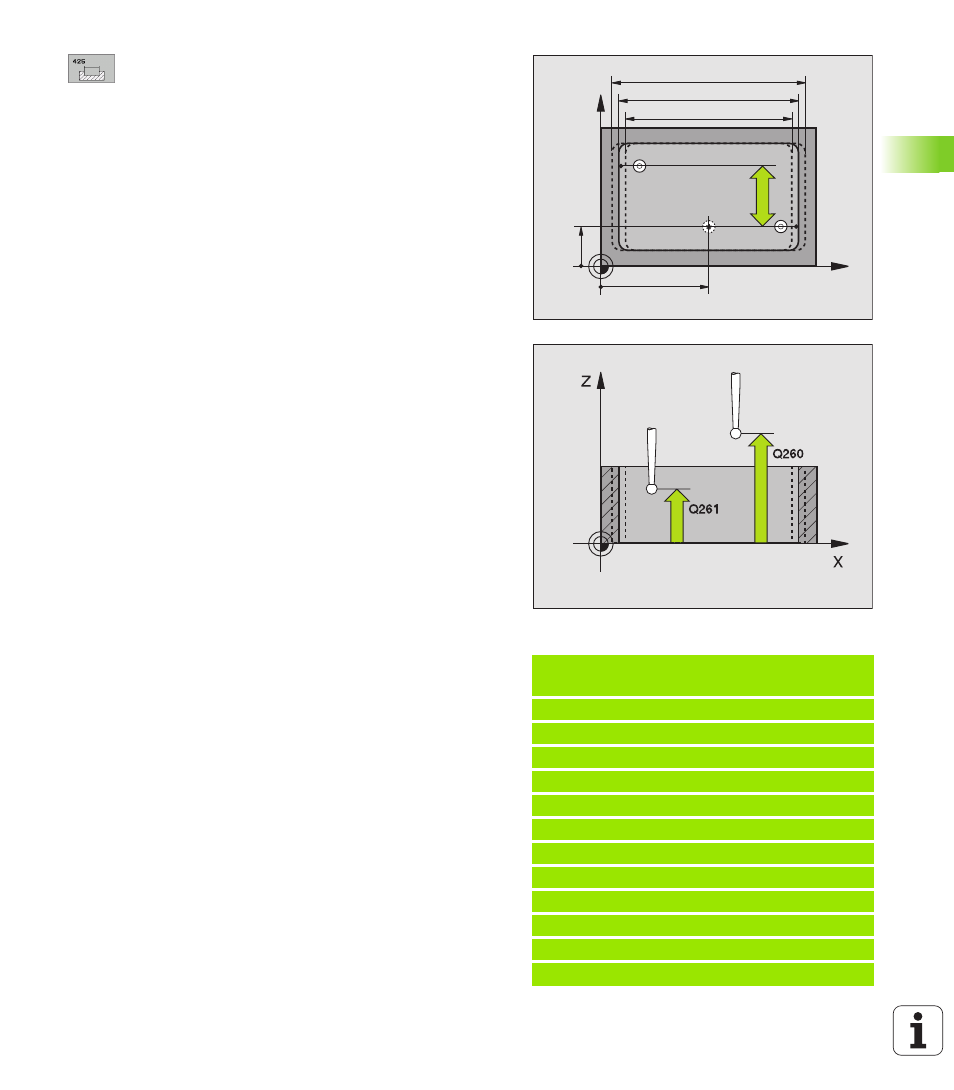

Точка старта 1-ей оси Q328 (абсолютно): Точка
старта зондирования на главной оси плоскости
обработки
8
Точка старта 2-ей оси Q329 (абсолютно): Точка
старта зондирования на вспомогательной оси
плоскости обработки
8
Сдвиг для 2. измерения Q310 (инкрементно):
Значение, на которое зонд смещается перед
вторым измерением. Если вводите 0, то УЧПУ не
смещает зонда
8
Ось измерения Q272: Ось на плоскости
обработки, на которой должно производиться
измерение:
1:Главная ось = ось измерения
2:Вспомогательна ось = ось измерения
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Заданная длина Q311: Заданное значение
измеряемой длины
8
Максимальный размер Q288: Максимальная
разрешаемая длина
8
Наименьший размер Q289: Наименьшая
разрешаемая длина
8
Протокол измерения Q281: Определить, должно
ли УЧПУ создавать протокол измерения:
0: Не создавать протокола измерения
1: Создавать протокол измерения: УЧПУ
сохраняет файл протокола TCHPR425.TXT
стандартно в списке, в котором сохраняется
программа измерения
2: Прервание прогона программы и указание
протокола измерения на дисплее УЧПУ.
Продолжение программы с помощью ЧУ-старт
8
PGM-стоп при ошибке допуска Q309:
Определить, должно ли УЧПУ при превыщении
допуска прерывать отработку программы или
выдавать сообщение об ошибках:
0: Не прерывать отработки программы, не
выдавать сообщения об ошибках
1: Прервать отработку программы, выдавать
сообщение об ошибках
8
Номер инструмента для контроля Q330:
Определить, должно ли УЧПУ произвести
контроль инструмента (смотри “Контроль
инструмента” на странице 111):
0: Контроль не является активным
>0: Номер инструмента в таблицы инструментов
TOOL.T
Пример: ЧУ-кадры
5 TCH PRONE 425 ИЗМЕРЕНИЕ ШИРИНЫ
ВНУТРИ
Q328=+75
;ТОЧКА СТАРТА 1.ОСИ
Q329=-12.5 ;ТОЧКА СТАРТА 2.ОСИ
Q310=+0
;СДВИГ 2. ИЗМЕРЕНИЯ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q260=+10
;БЕЗОПАСНАЯ ВЫСОТА
Q311=25
;ЗАДАННАЯ ДЛИНА
Q288=25.05 ;САМЫЙ БОЛЬШОЙ РАЗМЕР
Q289=25
;НАИМЕНЬШИЙ РАЗМЕР
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
Q309=0
;ПРГ-СТОП В СЛУЧАЕ ОШИБКИ
Q330=0
;НОМЕР ИНСТРУМЕНТА
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
