ИЗМЕРЕНИЕ ОКРУЖНОСТЬ ОТВЕР.
(цикл зонда 430, DIN/ISO: G430)

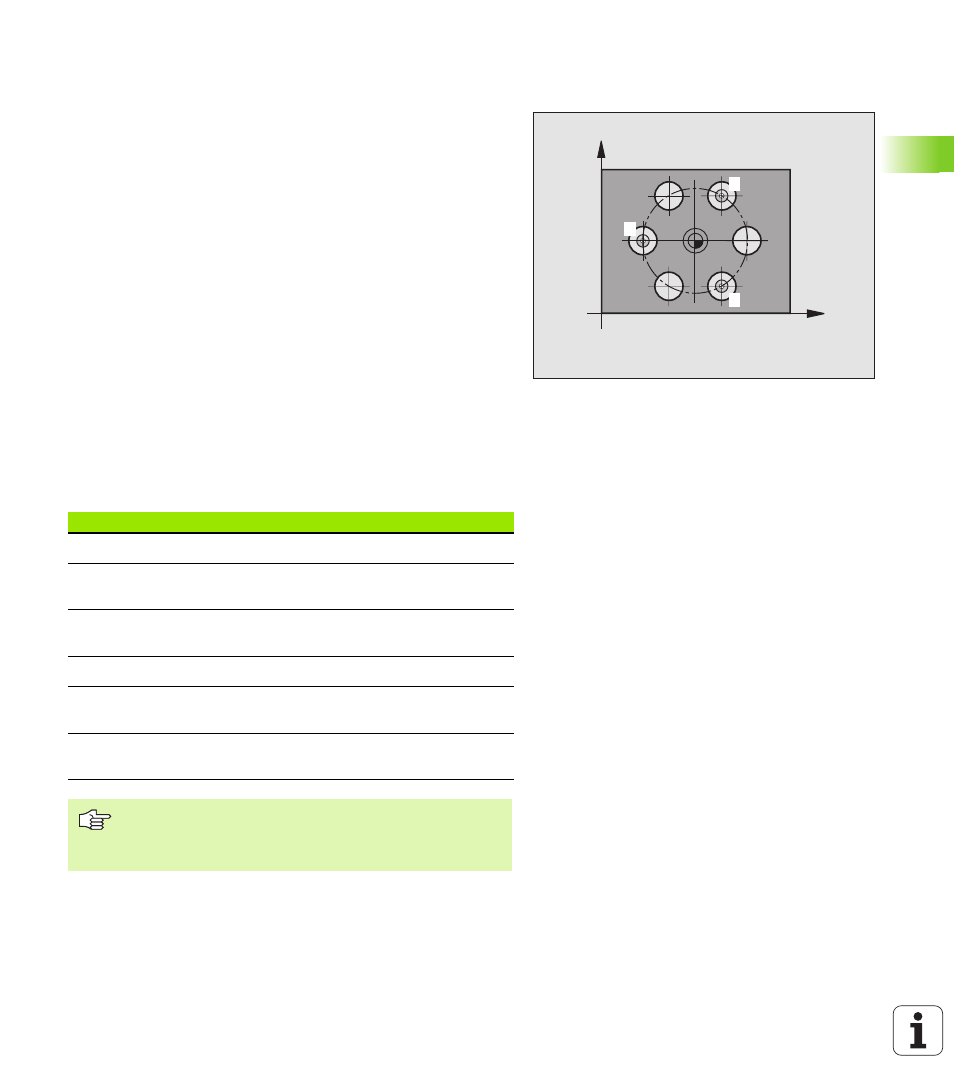

Цикл зонда 430 определяет центр и диаметр окружности
отверстий путем замера трех отверстий. Если дефинируете
соответственные значения допуска в цикле, то УЧПУ
осуществляет сравнение заданное-фактическое и записывает это
отклонение в системных параметрах.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к программированному центру отверстия
1
2 Затем зонд перемещается на заданную высоту измерения и
определяет путем контактирования первый центр отверстия
3 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр второго отверстия
2
4 Затем УЧПУ перемещает зонд на заданную высоту измерения
и определяет путем контактирования второй центр отверстия
5 Затем зонд возвращается на безопасную высоту и
позиционирует на введенный центр третьего отверстия
3
6 Затем УЧПУ перемещает зонд на заданную высоту измерения
и определяет путем контактирования третий центр отверстия
7 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q.
X
Y
1
2
3
Номер параметра
Значение
Q151
Факт-значение центр главная ось
Q152
Факт-значение центр вспомогательная
ось
Q153
Факт-значение диаметр окружности
отверстий
Q161
Отклонение центр главная ось
Q162
Отклонение центр вспомогательная
ось
Q163
Отклонение диаметр окружности
отверстий
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
