3 Циклы импульсной системы для автоматического контроля загатовки
3.3
Ав
то
м
атиче
ск
ое
из
мерение
за
га
то
во
к
8

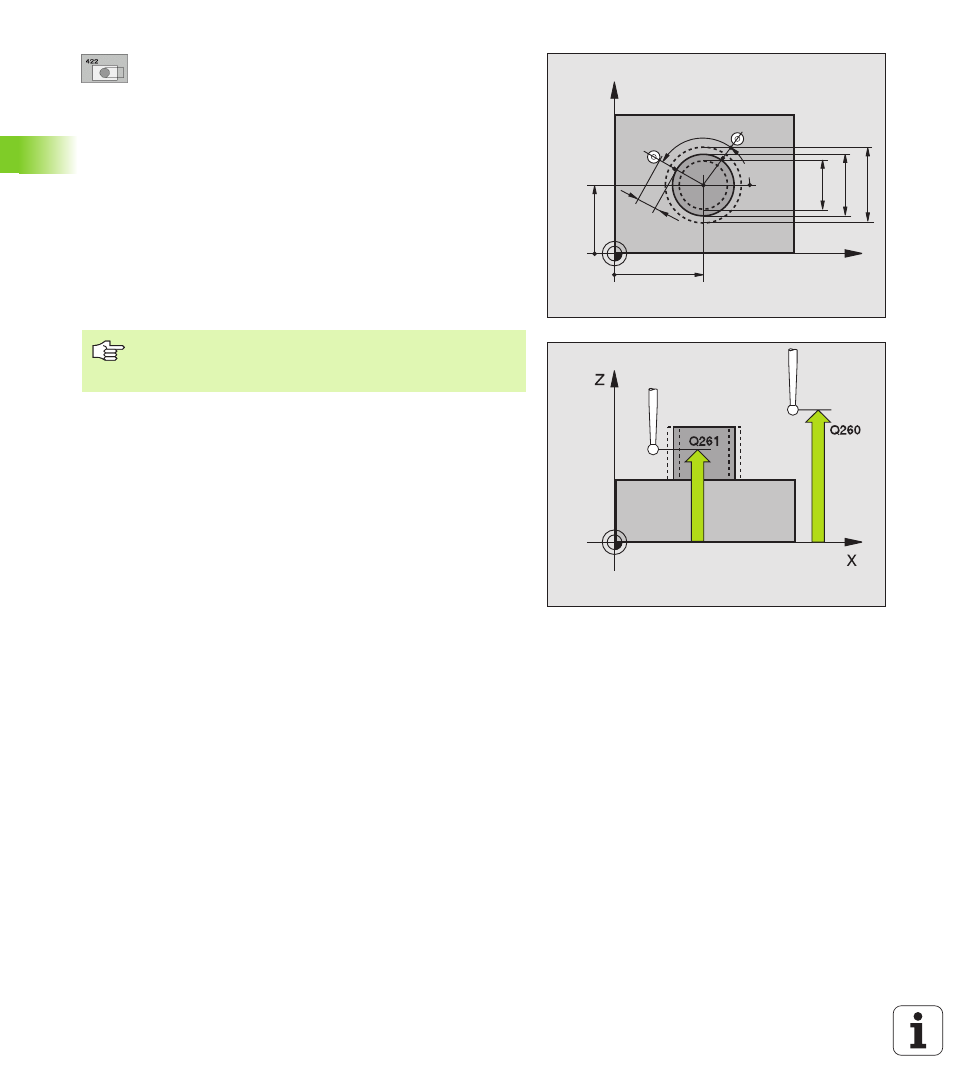

Центр 1-ой оси Q273 (абсолютно): центр цапфы
на главной оси плоскости обработки
8
Центр 2-ой оси Q274 (абсолютно): центр цапфы
на вспомогательной оси плоскости обработки
8
Заданный диаметр Q262: Ввод диаметра цапфы
8
Угол старта Q325: (абсолютно): Угол между
главной осью плоскости обработки и первой
точкой контактирования
8
Шаг угла Q247 (инкрементно): Угол между двумя
точками измерения, знак числа шага угла
определяет направление обработки (-= по
часовой стрелке). Если хотите замерить дуги
окружности, тогда программируйте шаг угла
меньше 90°.
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Максимальный размер цапфы Q277:
Максимально разрешаемый диаметр цапфы
8
Наименьший размер цапфы Q278: Наименьший
разрешаемый диаметр цапфы
8
Значение допуска центр 1-ой оси Q279
(абсолютно): Разрешаемое отклонение
положения на главной оси плоскости обработки
8
Значение допуска центр 2-ой оси Q280
(абсолютно): Разрешаемое отклонение
положения на вспомогательной оси плоскости
обработки
X
Y
Q325
Q247
Q278
Q262
Q277
Q274
±Q280
Q273
±Q279
MP6140
+
Q320
Чем меньше программированный шаг угла, тем более
неточно УЧПУ расчитывает размеры цапфы.
Минимальное значение ввода: 5°.
