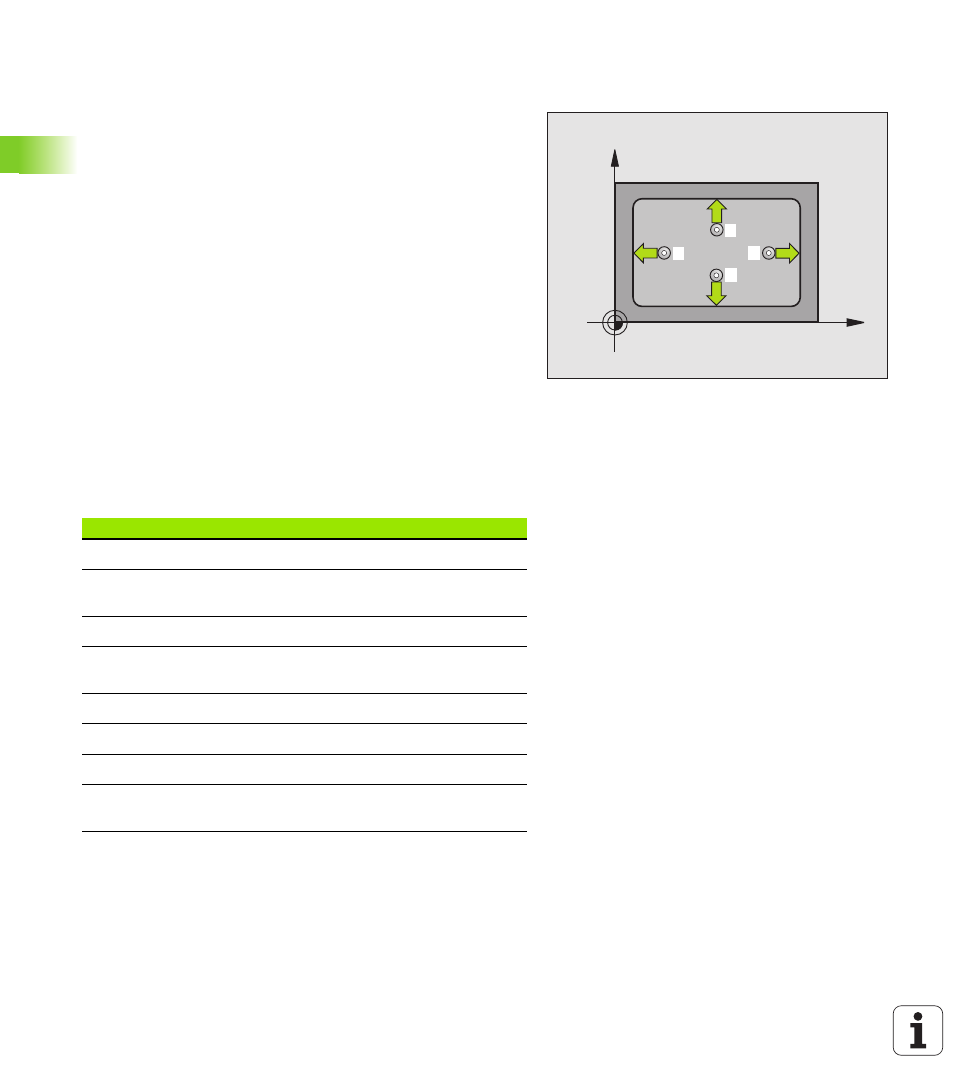

ИЗМЕРЕНИЕ ПРЯМОУГ.ВНУТРИ
(цикл зонда 423, DIN/ISO: G423)
Цикл зонда 423 захвачивает центр а также длину и ширину
прямоугольного кармана. Если дефинируете соответственные
значения допуска в цикле, то УЧПУ осуществляет сравнение
заданное-фактическое и записывает это отклонение в системных
параметрах.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к точке контактирования
1
. УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем зонд перемещается на заданную высоту измерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360)
3 Затем зонд перемещается либо параллельно к оси на высоту
измерения либо линейно к следующей точке контактирования
2
а потом выполняет следующую операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования
3
а затем к
точке контактирования
4
и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и записывает фактические значения а также
отклонения в следующих параметрах Q.
X
Y
1
2
3
4
Номер параметра
Значение
Q151
Факт-значение центр главная ось
Q152
Факт-значение центр вспомогательная
ось
Q154
Факт-значение длина бока главная ось
Q155
Факт-значение длина бока
вспомогательная ось
Q161
Отклонение центр главная ось
Q162
Отклонение центр вспомогательная ось
Q164
Отклонение длина бока главная ось
Q165
Отклонение длина бока вспомогательная
ось
