HEIDENHAIN iTNC 530 83
3.2
Определить
ав
то
м
а
тиче
ски
опорные
то
ч
ки
ОПОРНАЯ ТОЧКА ОКРУЖНОСТЬ НАРУЖИЕ
(цикл зонда 413, DIN/ISO: G413)

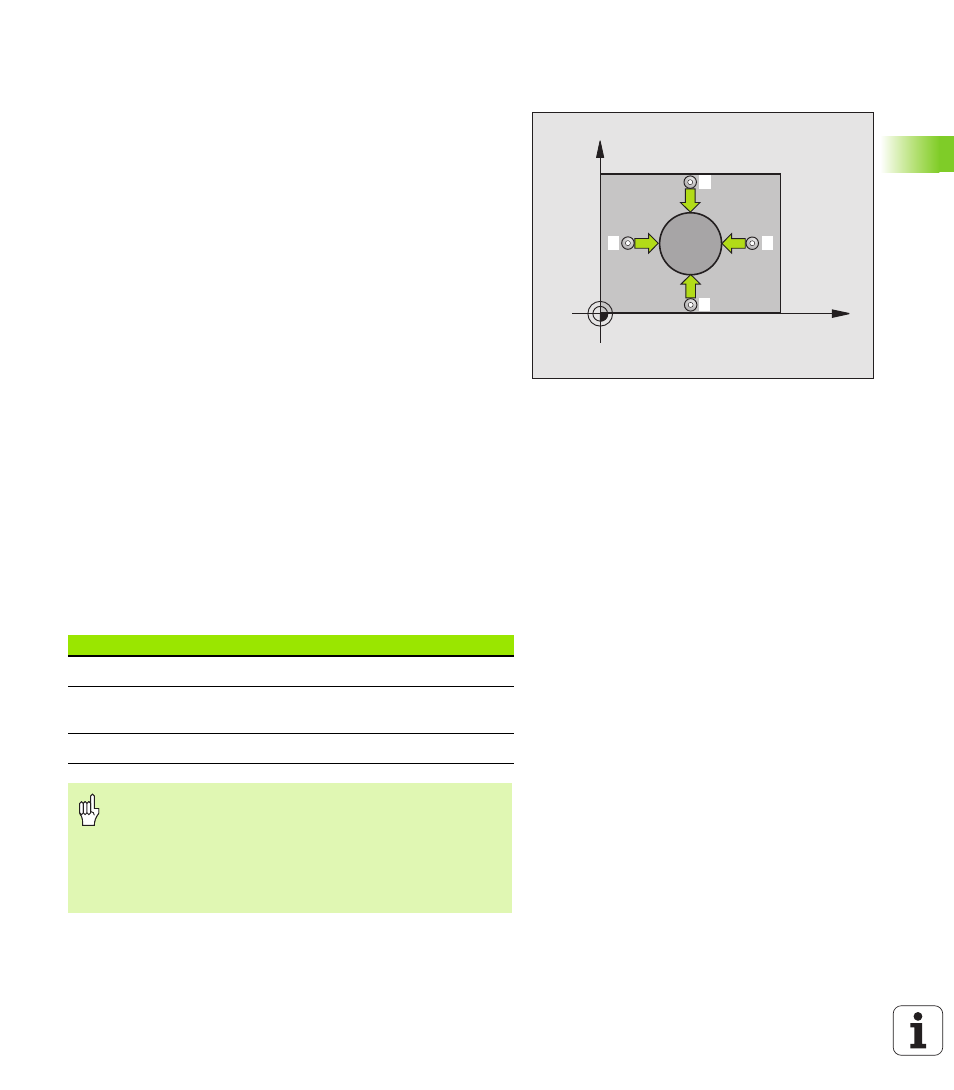

Цикл зонда 413 определяет центр круговой цапфы и
установливает этот центр в качестве опорной точки.
Альтернативно УЧПУ может записывать этот центр в таблицы
нулевых точек или в таблицы предустановки.
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к точке контактирования 1 . УЧПУ расчитывает точки
контактирования из данных в цикле и на основании
безопасного расстояния из MP6140
2 Затем зонд перемещается на заданную высоту измерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360). УЧПУ определяет
направление контактирования автоматически в зависимости
от программированного угла старта
3 Затем зонд перемещается круговым движением либо на
высоту измерения либо к следующей точке контактирования 2
а потом выполняет следующую операцию контактирования
4 УЧПУ позиционирует зонд к точке контактирования 3 а затем к
точке контактирования 4 и осуществляет там третью и
четвертую операцию контактирования
5 Затем УЧПУ позиционирует зонд обратно на безопасную
высоту и перерабатывает определенную опорную точку в
зависимости от параметров цикла Q303 и Q305 (смотри
“Сохранение расчитанной опорной точки в памяти” на
странице 66) и записывает факт-значения в представляемых
ниже параметрах Q
6 Если требуется оператором УЧПУ определяет затем в
отдельной операции контактирования опорную точку на оси
зонда
X
Y
1
2
4
3
Номер параметра Значение
Q151 Факт-значение центр главная ось
Q152 Факт-значение центр вспомогательная
ось
Q153 Факт-значение диаметр
Обратите внимание перед программированием
Для избежания столкновения между зондом и
деталью, введите заданный диаметр кармана
(отверстия) немного больше.
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
