3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали
8
1. Точка измерения 1. оси Q263 (абсолютно):
Координата первой точки контактирования на
главной оси плоскости обработки
8
1. Точка измерения 2. оси Q264 (абсолютно):
Координата первой точки контактирования на
вспомогательной оси плоскости обработки
8
2. Точка измерения 1. оси Q265 (абсолютно):
Координата второй точки контактирования на
главной оси плоскости обработки
8
2. Точка измерения 2. оси Q266 (абсолютно):
Координата второй точки контактирования на
вспомогательной оси плоскости обработки
8
Ось измерения Q272: Ось на плоскости
обработки, на которой должно производиться
измерение:
1:Главная ось = ось измерения
2:Вспомогательна ось = ось измерения
8
Направление перемещения 1 Q267:
Направление, в котором зонд должен
перемещаться к детали:
-1:Направление перемещения отрицательное
+1:Направление перемещения положительное
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Предустановка поворот фона Q307 (абсолютно):
Если измеряемое кривое положение должно
относиться не к главной оси а к любой другой
прямой, то следует ввести угол отсчетной прямой.
УЧПУ определяет тогда разницу из измеренного
значения и угла отсчетной прямой для поворота
фона
8
Preset-номер в таблицы Q305: Записать номер в
таблицу предустановки, в которой УЧПУ должно
сохранять поворота фона в памяти. При вводе
Q305=0, УЧПУ записывает определенный поворот
фона в меню ROT режима работы Вручную
Пример: ЧУ-кадры

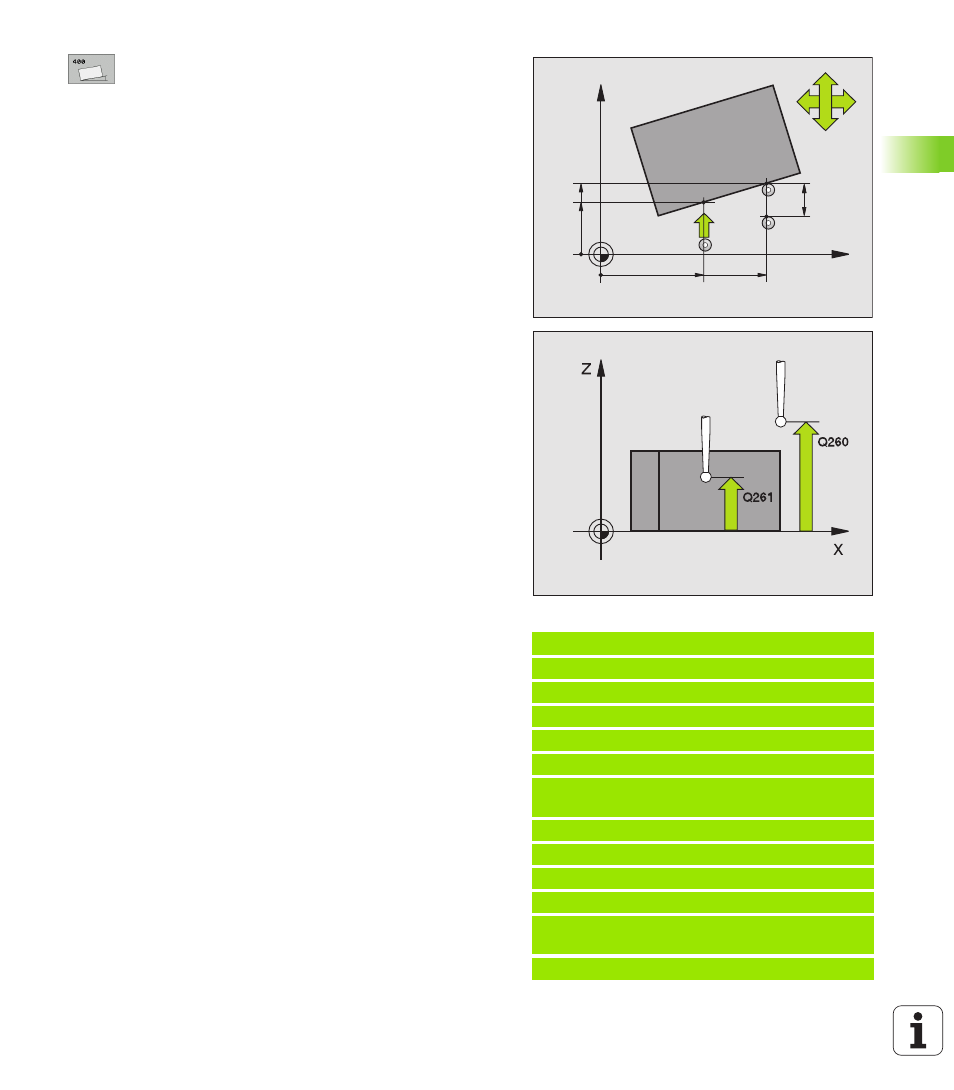

5 TCH PROBE 400 БАЗИСНЫЙ ПОВОРОТ
Q263=+10 ;1. ТОЧКА 1. ОСИ
Q264=+3,5 ;1. ТОЧКА 2. ОСИ
Q265=+25 ;2. ТОЧКА 1. ОСИ
Q266=+2
;2. ТОЧКА 2. ОСИ
Q272=2
;ОСЬ ИЗМЕРЕНИЯ
Q267=+1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q260=+20 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=0
;ПЕРЕХОД НА БЕЗ. ВЫСОТУ
Q307=0
;ПРЕДУСТ. БАЗИСНЫЙ
ПОВОРОТ
Q305=0
;№ В ТАБЛИЦЫ
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
–
+
Q267
MP6140
+
Q320
