8
Направление перемещения 1 Q267:
Направление, в котором зонд должен
перемещаться к детали:
-1: Направление перемещения отрицательное
+1:Направление перемещения положительное
8

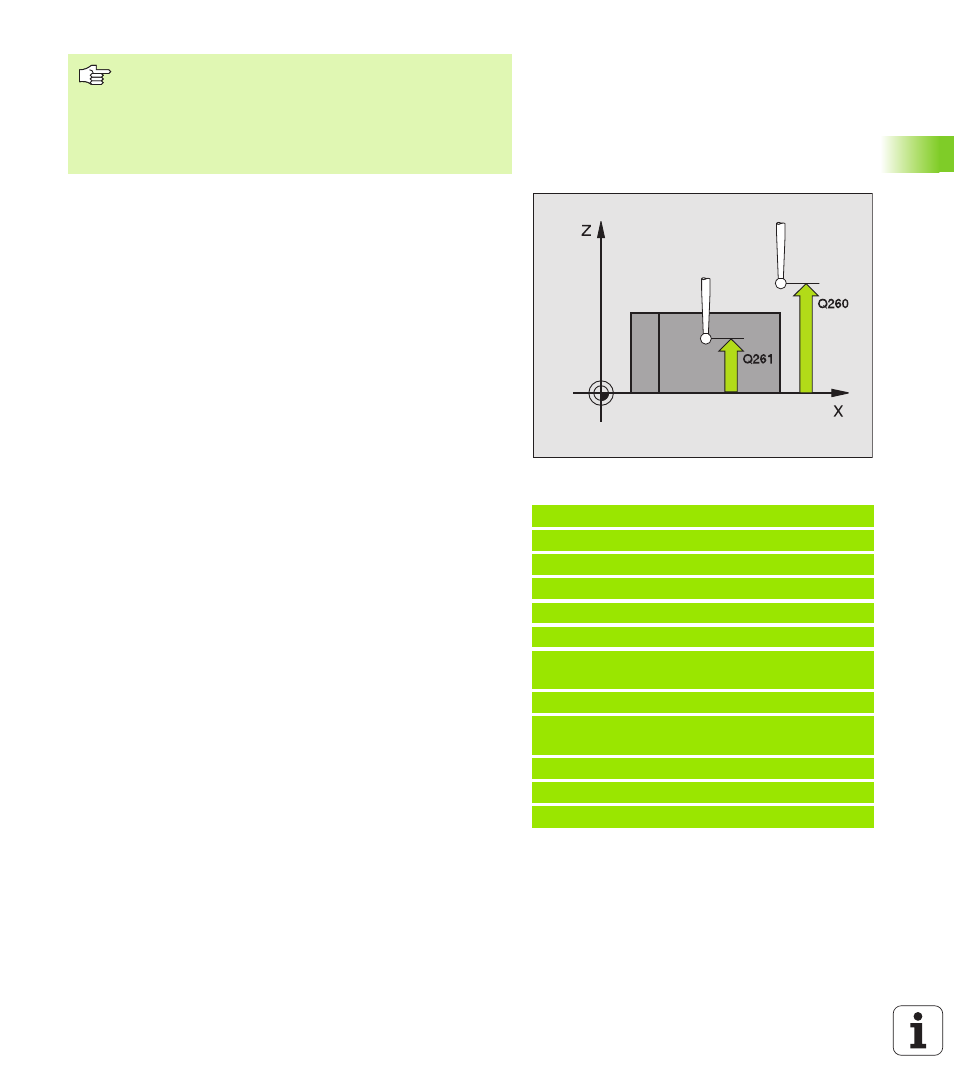

Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика
(=пункт соприкосновения) на оси зонда, на
которой должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Протокол измерения Q281: Определить, должно
ли УЧПУ создавать протокол измерения:
0: Не создавать протокола измерения
1: Создавать протокол измерения: УЧПУ
сохраняет файл протокола TCHPR420.TXT
стандартно в списке, в котором сохраняется
программа измерения
2: Прервание прогона программы и указание
протокола измерения на дисплее УЧПУ.
Продолжение программы с помощью ЧУ-старт
В случае ось импульсной системы = ось
измерения обратить внимание:
Q263 выбирать ровным Q265, если следует измерять
угол в направлении оси А, Q263 выбирать не равным
Q265, если угол должен измеряться в направлении
оси В.
Пример: ЧУ-кадры
5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА
Q263=+10 ;1. ТОЧКА 1. ОСИ
Q264=+10 ;1. ТОЧКА 2. ОСИ
Q265=+15 ;2. ТОЧКА 1. ОСИ
Q266=+95 ;2. ТОЧКА 2. ОСИ
Q272=1
;ОСЬ ИЗМЕРЕНИЯ
Q267=-1
;НАПРАВЛЕНИЕ
ПЕРЕМЕЩЕНИЯ
Q261=-5
;ВЫСОТА ИЗМЕРЕНИЯ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+10 ;БЕЗОПАСНАЯ ВЫСОТА
Q301=1
;ПЕРЕХОД НА БЕЗ.ВЫСОТУ
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
