8

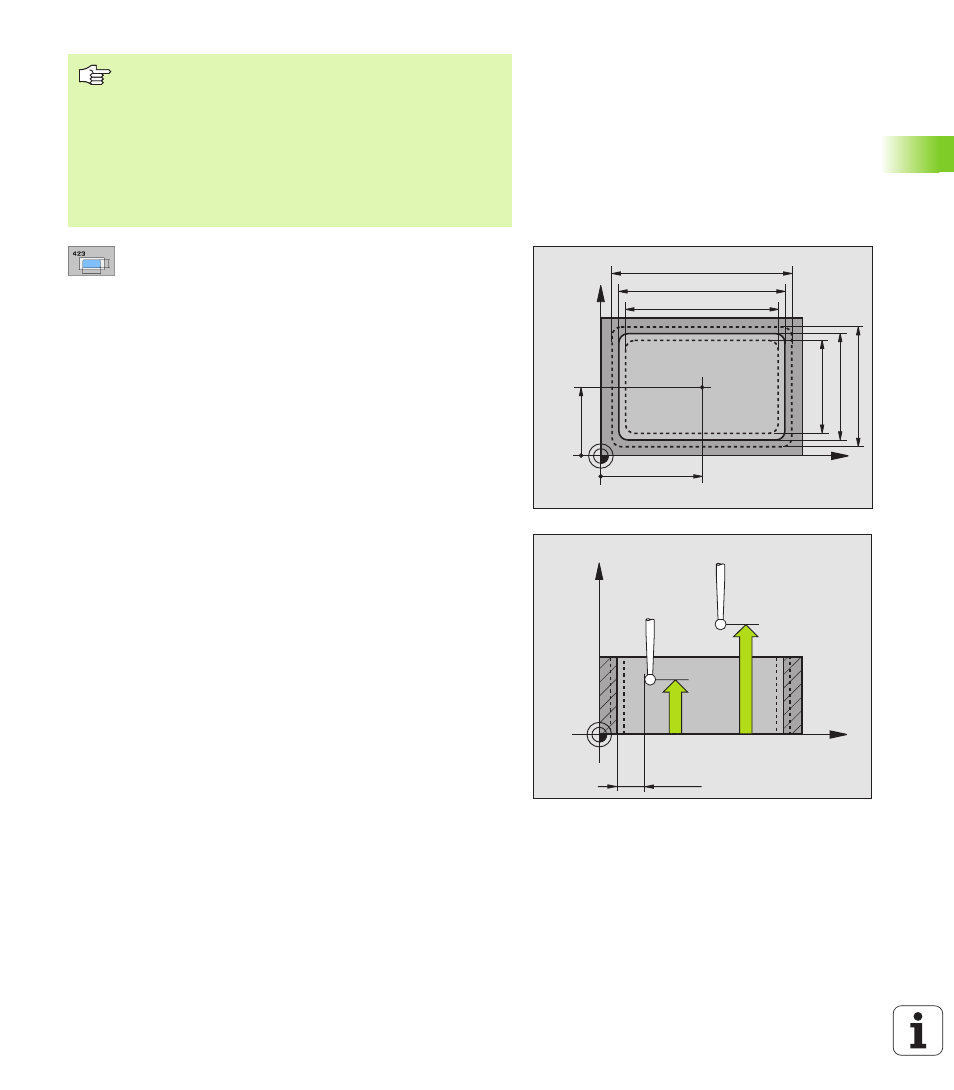

Центр 1-ой оси Q273 (абсолютно): центр кармана
на главной оси плоскости обработки
8
Центр 2-ой оси Q274 (абсолютно): центр кармана
на вспомогательной оси плоскости обработки
8
1. Длина бока Q282: длина кармана, параллельно
к главной оси плоскости обработки
8
2. Длина бока Q283: длина кармана, параллельно
к вспомогательной оси плоскости обработки
8
Высота измерения на оси зонда Q261
(абсолютно): Координата центра шарика (=пункт
соприкосновения) на оси зонда, на которой
должно производиться измерение
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Отвод на безопасное расстояние Q301:
Определить, как зонд должен перемещатся между
точками измерения:
0: Между точками замера переход на высоту
измерения
1: Между точками замера переход на Безопасной
высоте
8
Макс.размер 1. длина бока Q284: Максимальная
разрешаемая длина кармана
8
Наимен.размер 1. длина бока Q285: Наименьшая
разрешаемая длина кармана
8
Макс.размер 2. длина бока Q286: Максимальная
разрешаемая ширина кармана
8
Наимен.размер 2. длина бока Q287: Наименьшая
разрешаемая ширина кармана
8
Значение допуска центр 1-ой оси Q279
(абсолютно): Разрешаемое отклонение
положения на главной оси плоскости обработки
8
Значение допуска центр 2-ой оси Q280
(абсолютно): Разрешаемое отклонение
положения на вспомогательной оси плоскости
обработки
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
Если размеры кармана и безопасное расстояние не
допускают предпозиционирования вблизи точек
контактирования, то УЧПУ контактирует всегда исходя
из центра кармана. Между четыремя точками
измерения зонд не перемещается тогда на
безопасную высоту.
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q261
Q260
MP6140
+
Q320
