3 Циклы импульсной системы для автоматического контроля загатовки
3.1
Ав
то
м
атиче
ск
ое
определ
ение
крив
ог
о
по
л
о
ж
е
ния
де
тали
БАЗИСНЫЙ ПОВОРОТ (цикл зонда 400,
DIN/ISO: G400)

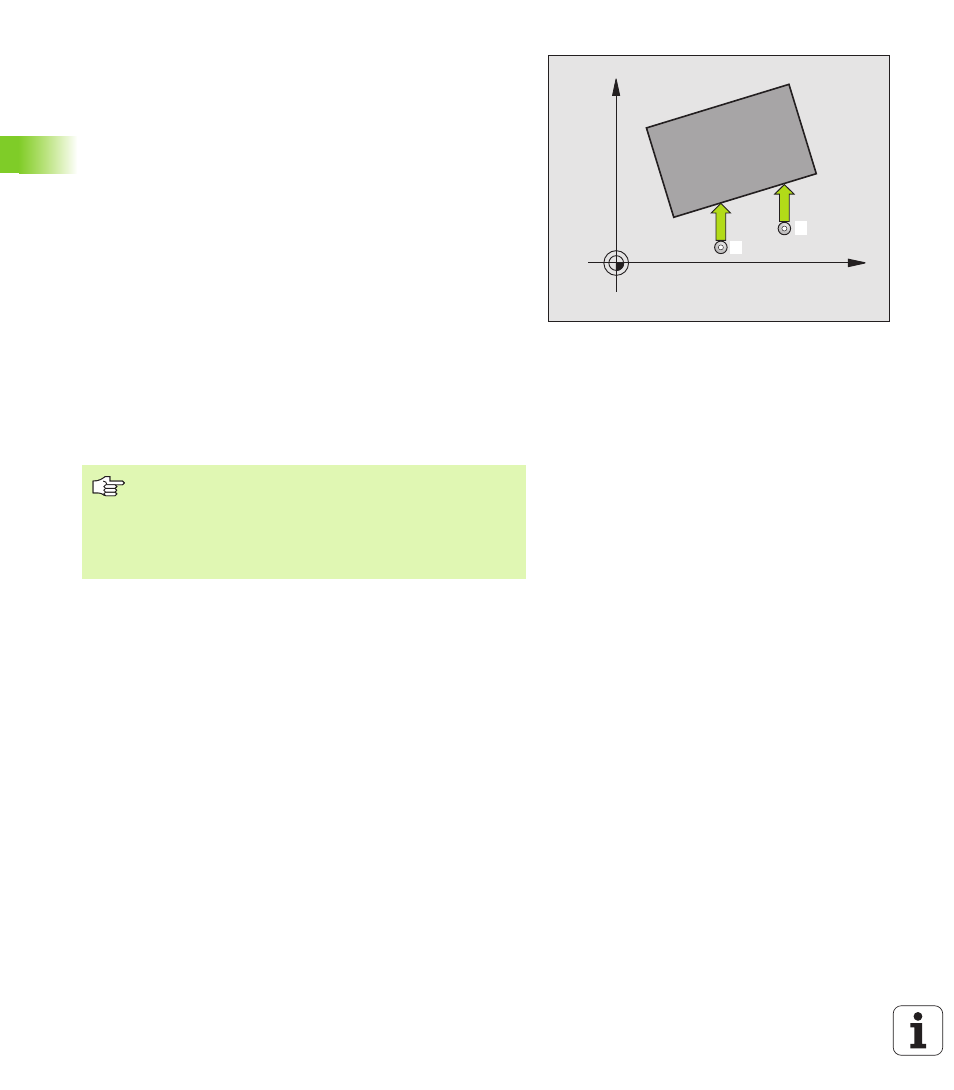

Цикл умпульсного зонда 400 определяет путем измерения двух
точек, которые должны лежать на одной прямой, кривое
положение детали. С помощью функции Поворот фона УЧПУ
компенсирует измеренное значение (Смотри также
“Компенсирование наклонного положения обрабатываемой
1 УЧПУ позиционирует зонд на ускоренном ходе (значение из
MP6150 или MP6361) с помощью логики позиционирования
(смотри “Отработка циклов импульсной системы” на странице
24) к программированной точке контактирования
1
. При этом
УЧПУ смещает зонда на безопасное расстояние против
определенному направлению перемещения
2 Затем зонд перемещается на заданную высоту измерения и
производит первую операцию контактирования с подачей
контактирования (MP6120 или MP6360)
3 Потом зонд перемещается к следующей точке
контактирования
2
и осуществляет вторую операцию
контактирования
4 УЧПУ позиционирует зонд обратно на безопасную высоту и
осуществляет установленный поворот фона
X
Y
1
2
Обратите внимание перед программированием
Перед дефиницией цикла следует программировать
вызов инструмента для определения оси зонда.
УЧПУ возвращает активный поворот фона в начале
цикла в исходное положение.
