8

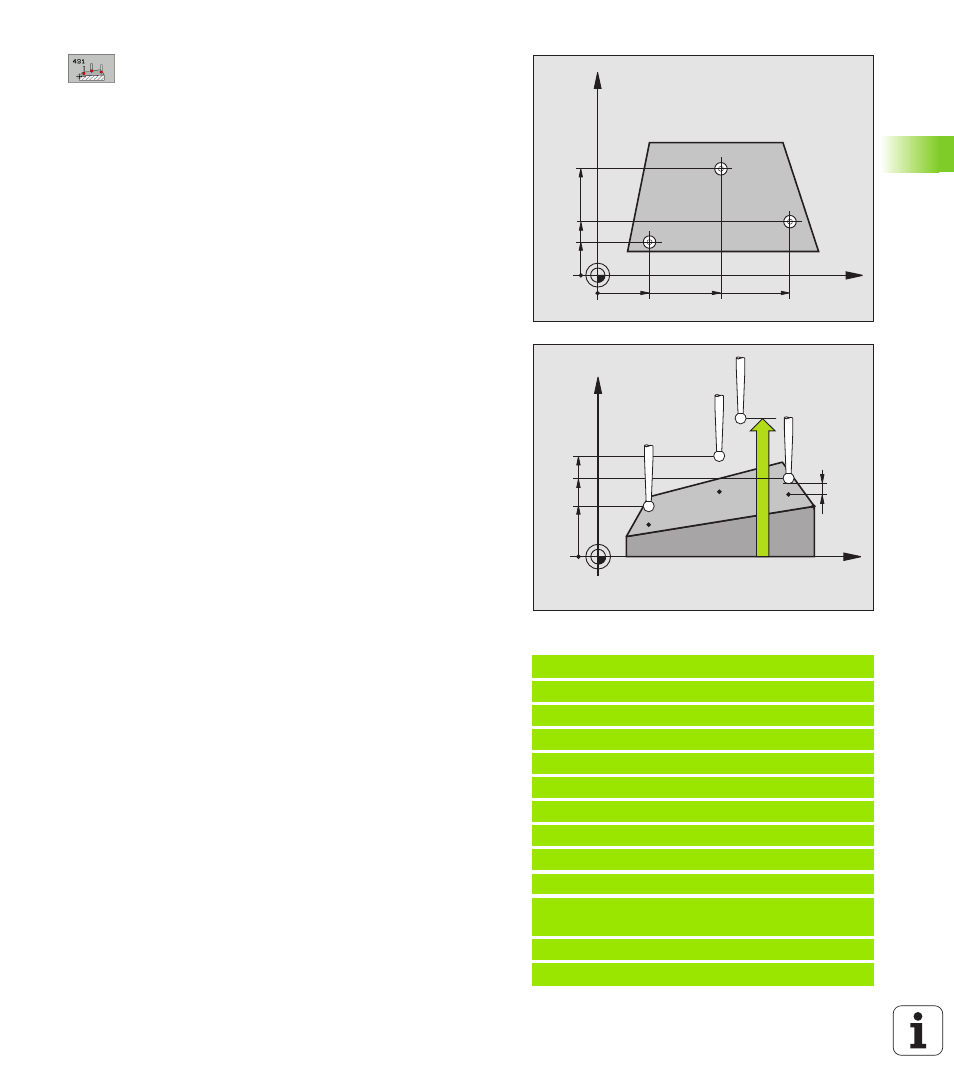

1. Точка измерения 1. оси Q263 (абсолютно):
Координата первой точки контактирования на
главной оси плоскости обработки
8
1. Точка измерения 2. оси Q264 (абсолютно):
Координата первой точки контактирования на
вспомогательной оси плоскости обработки
8
1. Точка измерения 3. оси Q294 (абсолютно):
Координата первой точки зондирования на оси
зонда
8
2. Точка измерения 1. оси Q265 (абсолютно):
Координата второй точки контактирования на
главной оси плоскости обработки
8
2. Точка измерения 2. оси Q266 (абсолютно):
Координата второй точки контактирования на
вспомогательной оси плоскости обработки
8
2. Точка измерения 3. оси Q295 (абсолютно):
Координата второй точки зондирования на оси
зонда
8
3. Точка измерения 1. оси Q296 (абсолютно):
Координата третьей точки контактирования на
главной оси плоскости обработки
8
3. Точка измерения 2. оси Q297 (абсолютно):
Координата третьей точки контактирования на
вспомогательной оси плоскости обработки
8
3. Точка измерения 3. оси Q298 (абсолютно):
Координата третьей точки зондирования на оси
зонда
8
Безопасное расстояние Q320 (инкрементно):
Дополнительное расстояние между точкой замера
и шариком зонда. Q320 действует аддитивно по
отношению к MP6140
8
Безопасная высота Q260: (абсолютно):
Координата на оси зонда, на которой не может
произойти столкновение зонда с загатовкой
(зажимным приспособлением)
8
Протокол измерения Q281: Определить, должно
ли УЧПУ создавать протокол измерения:
0: Не создавать протокола измерения
1: Создавать протокол измерения: УЧПУ
сохраняет файл протокола TCHPR431.TXT
стандартно в списке, в котором сохраняется
программа измерения
2: Прервание прогона программы и указание
протокола измерения на дисплее УЧПУ.
Продолжение программы с помощью ЧУ-старт
Пример: ЧУ-кадры
5 TCH PROBE 431 ИЗМЕРЕНИЕ ПЛОСКОСТИ
Q263=+20 ;1. ТОЧКА 1. ОСИ
Q264=+20 ;1. ТОЧКА 2. ОСИ
Q294=-10 ;1. ТОЧКА 3. ОСИ
Q265=+50 ;2. ТОЧКА 1. ОСИ
Q266=+80 ;2. ТОЧКА 2. ОСИ
Q295=+0
;2. ТОЧКА 3. ОСИ
Q296=+90 ;3. ТОЧКА 1. ОСИ
Q297=+35 ;3. ТОЧКА 2. ОСИ
Q298=+12 ;3. ТОЧКА 3. ОСИ
Q320=0
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q260=+5
;БЕЗОПАСНАЯ ВЫСОТА
Q281=1
;ПРОТОКОЛ ИЗМЕРЕНИЯ
X
Y
Q266
Q263
Q264
Q297
Q265
Q296
X
Z
Q298
Q295
Q294
Q260
MP6140
+
Q320
